PLC SIMATIC S7-1500 - Profibus

Download PDF
PLC SIMATIC S7-1500 - Profibus
SIEMENS PLC SIMATIC S7-1500 - Profibus
Specifications
Features

Specifications | PLC SIMATIC S7-1500 - Profibus

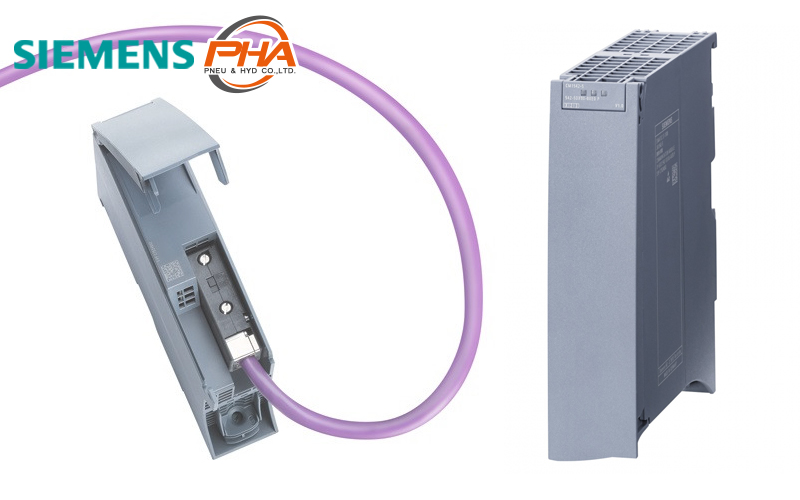

Communication module
ModelTypeNumberDetail
CM 1542-5 for connection of S7-1500 to PROFIBUS DP CM 1542-5 6GK7542-5DX00-0XE0 PROFIBUS DP
(number of DP slaves 125)
CP 1542-5 for connection of SIMATIC S7-1500 to PROFIBUS DP CP 1542-5 6GK7542-5FX00-0XE0 PROFIBUS DP
(number of DP slaves 32)
SIPLUS NET CM 1542-5 SIPLUS CM 1542-5 6GK7542-5DX00-0XE0 PROFIBUS DP

Features | PLC SIMATIC S7-1500 - Profibus

Communications module expands the SIMATIC S7-1500 controller to include a PROFIBUS connection for communication with lower-level PROFIBUS devices in bandwidths from 9.6 kbps to 12 Mbps. The module can also be used to implement separate PROFIBUS lines, in other words, to control a number of different field devices via a number of PROFIBUS segments. The CM 1542-5 assumes all communication tasks, thus reducing the CPU workload. Communications module suitable for S7 communication as well as for conventional PROFIBUS communication. This makes it possible to establish communication between the S7-1500 controller and other devices, for example those from the SIMATIC S7-300/400 range.

PROFIBUS DP master or DP slave with electrical interface for connecting the SIMATIC S7-1500 to PROFIBUS at up to 12 Mbps (including 45.45 kbps)

  • Communication services
    • PROFIBUS DP
    • PG/OP communication
    • S7 communication
    • Open user communication (SEND/RECEIVE) via FDL
  • Time synchronization
  • Simple programming and configuration over PROFIBUS
  • Cross-network PG communication using S7 routing
  • Module replacement without a PG
  • Data record routing (PROFIBUS DP)

Properties | PLC SIMATIC S7-1500 - Profibus

PLC SIMATIC S7-1500Profibus
Transfer rate 9.6 kbit/s - 12 Mbit/s
Type of electrical connection 9-pin Sub-D socket (RS485)
Number of electrical connections 1 port
Protection class IP IP20
Number of units per CPU maximum 8
Number of DP slaves 125 slaves (CM 1542-5)
32 slaves (CP 1542-5)

PLC SIMATIC S7-1500 - Profibus

ดาวน์โหลดไฟล์ PDF
PLC SIMATIC S7-1500 - Profibus
SIEMENS PLC SIMATIC S7-1500 - Profibus
ข้อมูลทางแทคนิค
คุณสมบัติ

ข้อมูลทางแทคนิค | PLC SIMATIC S7-1500 - Profibus

Communication module
โมเดลประเภทหมายเลขรายละเอียด
CM 1542-5 for connection of S7-1500 to PROFIBUS DP CM 1542-5 6GK7542-5DX00-0XE0 PROFIBUS DP
(number of DP slaves 125)
CP 1542-5 for connection of SIMATIC S7-1500 to PROFIBUS DP CP 1542-5 6GK7542-5FX00-0XE0 PROFIBUS DP
(number of DP slaves 32)
SIPLUS NET CM 1542-5 SIPLUS CM 1542-5 6GK7542-5DX00-0XE0 PROFIBUS DP

คุณสมบัติ | PLC SIMATIC S7-1500 - Profibus

โมดูลการสื่อสารของ SIMATIC S7-1500 เพื่อเชื่อมต่อกับ PROFIBUS สำหรับสื่อสารกับอุปกรณ์ PROFIBUS ในความกว้างของแถบคลื่นความถี่ จาก 9.6 kbps ถึง 12 Mbps โมดูลนี้ยังสามารถใช้สาย PROFIBUS แยกกันเพื่อควบคุมอุปกรณ์ที่แตกต่างกันผ่านส่วนหนึ่งของส่วนประกอบของ PROFIBUS จัดการการสื่อสารทั้งหมดจึงช่วยลดภาระของ CPU ได้ เหมาะสำหรับการสื่อสาร S7 เช่นเดียวกับการสื่อสาร PROFIBUS ทำให้สามารถสร้างการสื่อสารระหว่าง S7-1500 กับอุปกรณ์อื่นๆ

PROFIBUS DP ตัวหลัก หรือ ตัวลูก พร้อมอินเตอร์เฟสทางไฟฟ้าสำหรับเชื่อมต่อระหว่าง SIMATIC S7-1500 กับ PROFIBUS ที่ความเร็วสูงสุด 12 Mbps

  • การบริการด้านการสื่อสาร
    • PROFIBUS DP
    • การสื่อสาร PG/OP
    • การสื่อสาร S7
    • การสื่อสารผู้ใช้แบบเปิด (ส่ง/รับ) ด้วย FDL
  • การทำให้เวลาทำงานพร้อมกัน
  • การเขียนโปรแกรมและการกำหนดค่าอย่างง่ายผ่าน PROFIBUS
  • การสื่อสารข้ามเครือข่าย PG โดยใช้เส้นทาง S7
  • การเปลี่ยนโมดูลโดยไม่ใช้ PG
  • การกำหนดเส้นทางบันทึกข้อมูล (PROFIBUS DP)

ข้อมูลจำเพาะ | PLC SIMATIC S7-1500 - Profibus

PLC SIMATIC S7-1500Profibus
อัตราการถ่ายโอน 9.6 kbit/s - 12 Mbit/s
ประเภทของการเชื่อมต่อ 9 พิน Sub-D ของเก็ต (RS485)
จำนวนของการเชื่อมต่อ 1 พอร์ต
มาตรฐานการป้องกัน IP20
จำนวนหน่วยของ CPU สูงสุด 8
จำนวนของตัวลูก DP 125 ตัวลูก (CM 1542-5)
32 ตัวลูก (CP 1542-5)
