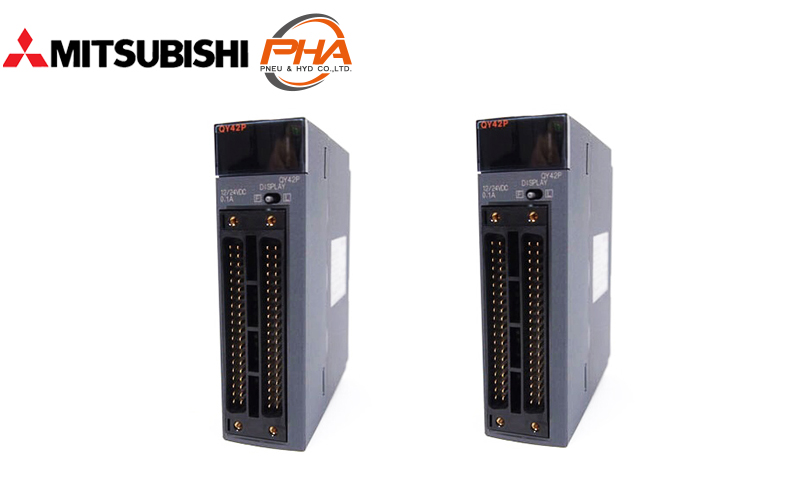

Mitsubishi PLC MELSEC-Q series - I/O Combined Module
English
ไทย
PLC MELSEC-Q series - I/O Combined Module
Download PDF
Specifications
Features
Specifications | PLC MELSEC-Q series - I/O Combined Module
| Points | Output contact | TRIAC output | Transistor output | ||||
|---|---|---|---|---|---|---|---|
| 24 V DC, 240 V AC | 100 - 240 V AC | 5 - 12 V DC | 5 - 24 V DC | 12 - 24 V DC | |||
| Sink | Sink | Sink / Source | Sink | Source | |||
| 7 | - | - | - | - | - | QX48Y57 | - |
| 8 | QY18A | - | - | - | QY68A | - | - |
| 16 | QY10 | QY22 | QY70 | - | - | QY40P | QY80 |
| QY10-TS | QY40P-TS | QY80-TS | |||||
| - | QY50 | - | |||||
| 32 | - | - | QY71 | QY41H | - | QY41P | QY81P |
| QH42P | |||||||
| QX41Y41P | |||||||
| 64 | - | - | - | - | - | QY42P | QY82P |
Features | PLC MELSEC-Q series - I/O Combined Module
This is an I/O combination module that controls input and output with a single unit.
Properties | PLC MELSEC-Q series - I/O Combined Module
| PLC MELSEC-Q series | I/O Combined Module |
|---|---|
| I/O | 7 |
| 8 | |
| 32 | |
| Voltage | 12 - 24 VDC |
| 24 VDC | |
| input current | 4 mA |
| Max load voltage | 0.1 A / points |
| 0.5 mA / points | |
| 2 mA / common | |
| Common | 7, 8, 32 points / common |
| Respone time | 1 - 70 ms |
| Wiring partern | Screw terminal block |
| 40-PIN C x 2 |
PLC MELSEC-Q series - I/O Combined Module
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC-Q series - I/O Combined Module
| จำนวนจุด | เอาต์พุตหน้าสัมผัส | เอาต์พุต TRIAC | เอาต์พุตทรานซิสเตอร์ | ||||
|---|---|---|---|---|---|---|---|
| 24 VDC, 240 VAC | 100 - 240 VAC | 5 - 12 VDC | 5 - 24 VDC | 12 - 24 VDC | |||
| ชนิดซิงค์ | ชนิดซิงค์ | ชนิด ซิงค์ / ซอร์ส | ชนิดซิงค์ | ชนิดซอร์ส | |||
| 7 จุด | - | - | - | - | - | QX48Y57 | - |
| 8 จุด | QY18A | - | - | - | QY68A | - | - |
| 16 จุด | QY10 | QY22 | QY70 | - | - | QY40P | QY80 |
| QY10-TS | QY40P-TS | QY80-TS | |||||
| - | QY50 | - | |||||
| 32 จุด | - | - | QY71 | QY41H | - | QY41P | QY81P |
| QH42P | |||||||
| QX41Y41P | |||||||
| 64 จุด | - | - | - | - | - | QY42P | QY82P |
คุณสมบัติ | PLC MELSEC-Q series - I/O Combined Module
โมดูลผสาน I/O ที่ทำหน้าที่ควบคุมสัญญาณอินพุตและเอาต์พุตในเครื่องเดียว
ข้อมูลจำเพาะ | PLC MELSEC-Q series - I/O Combined Module
| PLC MELSEC-Q series | I/O Combined Module |
|---|---|
| จุด I/O | 7 จุด |
| 8 จุด | |
| 32 จุด | |
| แรงดันไฟฟ้า | 12 - 24 VDC |
| 24 VDC | |
| กระแสไฟฟ้า อินพุต | 4 mA |
| กระแสไฟฟ้าโหลดสูงสุด | 0.1 A / จุด |
| 0.5 mA / จุด | |
| 2 mA / คอมมอน | |
| รูปแบบคอมมอน | 7 จุด / คอมมอน, 8 จุด / คอมมอน, 32 จุด / คอมมอน |
| ความเร็วในการรับส่งสัญญาณ | 1 - 70 ms |
| รูปแบบการต่อสาย | Screw terminal block |
| 40-PIN C x 2 |
