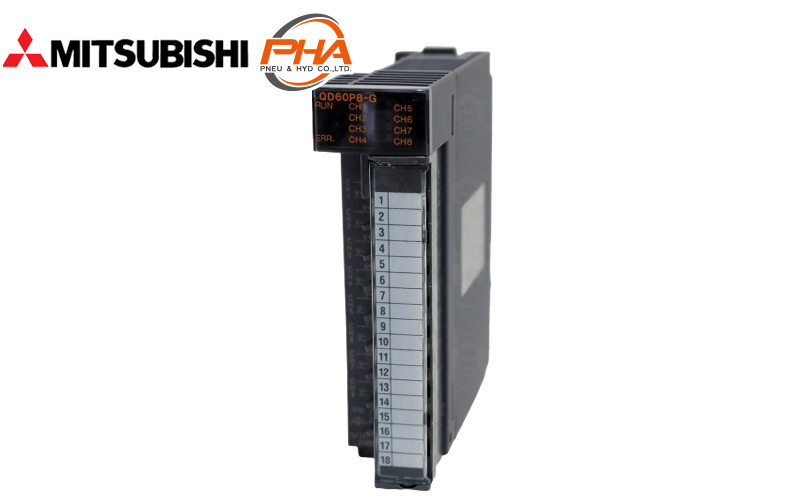

Mitsubishi PLC MELSEC-Q series - Channel Isolated Pulse Input Module

English
ไทย

PLC MELSEC-Q series - Channel Isolated Pulse Input Module

Download PDF
Mitsubishi PLC MELSEC-Q series - Channel Isolated Pulse Input Module
Mitsubishi PLC MELSEC-Q series - Channel Isolated Pulse Input Module
Specifications
Features

Specifications | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

ModelSlot Count speedSplit slotPower supply type
QD62 2 2-phase input 200 kpps - 5 VDC, 12 VDC and 24 VDC
QD62E 5 VDC, 12 VDC and 24 VDC
QD65PD2 5 VDC, 12 VDC and 24 VDC
QD62D 500 kpps Different output drive
QD64D2 4 Mpps Different output drive
QD65PD2 8 Mpps Different output drive
QD63P6 6 200 kpps 5 VDC
QD60P8-G 8 1-phase input 30 kpps Yes 5 VDC, 12 VDC and 24 VDC

Features | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

This module is appropriate for the measurement of input pulse counts (related to speed, revolution, instantaneous flow rate, etc.) and the measurement of quantities (length, cumulative flow, and so forth). The QD60P8-G operates on a 10 ms control cycle, thus the minimum value refresh time is 10 ms.


Properties | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

PLC MELSEC-Q seriesChannel Isolated Pulse Input Module
Chnnel 8 channel
Count speed 0.1, 1, 10, 50, 100 pps
1, 10, 30 kpps
Count input signal 5 / 12 - 24 VDC
Replaceable drive
Wiring partern Screw terminal block

PLC MELSEC-Q series - Channel Isolated Pulse Input Module

ดาวน์โหลดไฟล์ PDF
Mitsubishi PLC MELSEC-Q series - Channel Isolated Pulse Input Module
Mitsubishi PLC MELSEC-Q series - Channel Isolated Pulse Input Module
ข้อมูลทางเทคนิค
คุณสมบัติ

ข้อมูลทางเทคนิค | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

โมเดลจำนวนช่อง เร็วที่สุดที่นับได้ช่องที่แยกออกจากกันชนิดแหล่งจ่าย
QD62 2 2-phase input 200 kpps - 5 VDC, 12 VDC และ 24 VDC
QD62E 5 VDC, 12 VDC และ 24 VDC
QD65PD2 5 VDC, 12 VDC และ 24 VDC
QD62D 500 kpps เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD64D2 4 Mpps เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD65PD2 8 Mpps เอาต์พุตไดรฟ์ที่แตกต่างกัน
QD63P6 6 200 kpps 5 VDC
QD60P8-G 8 1-phase input 30 kpps มี 5 VDC, 12 VDC และ 24 VDC

คุณสมบัติ | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

โมดูลนี้เหมาะสำหรับใช้ในการวัดจำนวนอินพุท (ที่เชื่อมโยงกับความเร็ว, รอบการหมุน, อัตราการไหลชั่วขณะ ฯลฯ) และวัดปริมาณต่างๆ (ความยาว, การไหลสะสม และอื่นๆ) QD60P8-G จะทำงานที่รอบการควบคุม 10 มิลลิวินาที ซึ่งหมายความว่าระยะเวลาในการรีเฟรชค่าขั้นต่ำคือ 10 มิลลิวินาที


ข้อมูลจำเพาะ | PLC MELSEC-Q series - Channel Isolated Pulse Input Module

PLC MELSEC-Q seriesChannel Isolated Pulse Input Module
จำนวน Chnnel 8 channel
ความเร็วในการนับจำนวน 0.1, 1, 10, 50, 100 pps
1, 10, 30 kpps
สัญญาณอินพุตของการนับจำนวน 5/12 - 24 VDC
ตัวขับเคลื่อนที่เปลี่ยนได้
รูปแบบการต่อสาย Screw terminal block
