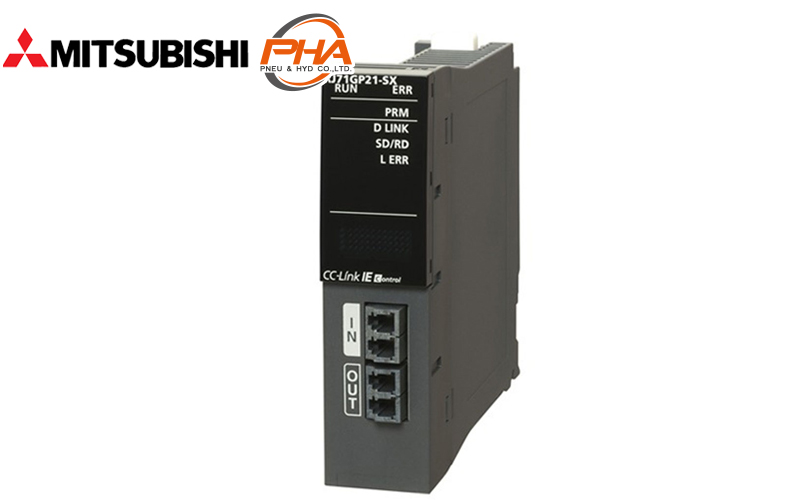

PLC MELSEC iQ-R series - CC-Link IE control

Specifications

Features

Specifications | PLC MELSEC iQ-R series - CC-Link IE control

Model	Communication	Speed	Distance station (m)	Number of connector
RJ71GN11-T2	CC-Link IE TSN	1 Gbps	100	239
RJ71EN71	Ethernet	1 Gbps / 100 Mbps / 10 Mbps	-	128
RJ71GP21(S)-SX	CC-Link IE Control Network	1 Gbps	550 (When Thickness wire 50 µm) 275 (When Thickness wire 62.5 µm)	120
RJ71GF11-T2	CC-Link IE Field Network		100	121
RJ72GF15-T2	CC-Link IE Field Network remote head		100	121
RJ51AW12AL	AnyWireASLINK master	-	200	128
RJ71BAC96	BACnet	100 Mbps / 10 Mbps	100	-
RJ71CN91	CANopen®	5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps)		127
RJ71PN92	PROFINET®	1 G / 100 M / 10 M	-	128
RJ71EIP91	EtherNet/IP™	0.5 ... 60000 ms		256
RJ71PB91V	PROFIBUS®-DP	9.6 k ... 12 M		126
RJ71DN91	DeviceNet® master/slave	125 k, 250 k, 500 k		63
RJ71LP21-25	MELSECNET/H	25 M / 10 M (MELSECNET / 10 mode 10 M)	30 km	64
RJ61BT11	CC-Link	156 k / 625 k /2.5 M / 5 M / 10 M	1200	65
RJ71C24	RS-232, RS-422/485	1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k /1 15.2 k / 230.4 k	RS-232 (15), RS-422 / 485 (1200)	-
RJ71C24-R2	RS-232, RS-232		15
RJ71C24-R4	RS-422 / 485, RS-422 / 485		1200

Features | PLC MELSEC iQ-R series - CC-Link IE control

CC-Link IE Control is a high-reliability distributed control network designed to handle very large data communications (128 K word) over a high-speed (1 Gbps) dual-loop optical cable topology.

Properties | PLC MELSEC iQ-R series - CC-Link IE control

PLC MELSEC iQ-R series	CC-Link IE control
Communication speed	1 Gbps
Max. station-to-station distance	550 m (when the core outer diameter is 50 µm)
Max. station-to-station distance	275 m (when the core outer diameter is 62.5 µm)
Overall distance	66,000 m (when the core outer diameter is 50 µm)
Overall distance	33,000 m (when the core outer diameter is 62.5 µm)
Max of connector station	120 points
Signal cable	Fiber optic cable

PLC MELSEC iQ-R series - CC-Link IE control

ดาวน์โหลดไฟล์ PDF

ข้อมูลทางเทคนิค

คุณสมบัติ

ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - CC-Link IE control

โมเดล	ฟังก์ชันการสื่อสาร	ความเร็ว	ระยะห่างระหว่างสถานี (m)	จำนวนที่เชื่อมต่อได้
RJ71GN11-T2	CC-Link IE TSN	1 Gbps	100	239
RJ71EN71	Ethernet	1 Gbps / 100 Mbps / 10 Mbps	-	128
RJ71GP21(S)-SX	CC-Link IE Control Network	1 Gbps	550 (เมื่อสายหนา 50 µm) 275 (เมื่อสายหนา 62.5 µm)	120
RJ71GF11-T2	CC-Link IE Field Network		100	121
RJ72GF15-T2	CC-Link IE Field Network remote head		100	121
RJ51AW12AL	AnyWireASLINK master	-	200	128
RJ71BAC96	BACnet	100 Mbps / 10 Mbps	100	-
RJ71CN91	CANopen®	5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps)		127
RJ71PN92	PROFINET®	1 G / 100 M / 10 M	-	128
RJ71EIP91	EtherNet/IP™	0.5...60000 ms		256
RJ71PB91V	PROFIBUS®-DP	9.6 k ... 12 M		126
RJ71DN91	DeviceNet® master/slave	125 k, 250 k, 500 k		63
RJ71LP21-25	MELSECNET/H	25 M / 10 M (MELSECNET / 10 mode 10 M)	30 km	64
RJ61BT11	CC-Link	156 k / 625 k / 2.5 M / 5 M / 10 M	1200	65
RJ71C24	RS-232, RS-422/485	1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k / 115.2 k / 230.4 k	RS-232 (15), RS-422/485 (1200)	-
RJ71C24-R2	RS-232, RS-232		15
RJ71C24-R4	RS-422/485, RS-422/485		1200

คุณสมบัติ | PLC MELSEC iQ-R series - CC-Link IE control

CC-Link IE Control เป็นเครือข่ายควบคุมแบบกระจายที่มีความน่าเชื่อถือสูงซึ่งออกแบบมาเพื่อรองรับการสื่อสารข้อมูลขนาดใหญ่มาก ผ่านโทโพโลยีสายเคเบิลออปติคอลสองวงความเร็วสูง (1 Gbps)

ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - CC-Link IE control

PLC MELSEC iQ-R series	CC-Link IE control
ความเร็วในการส่งสัญญาณ	1 Gbps
ระยะไกลสุดระหว่างสถานี	550 m (เมื่อเส้นผ่านศูนย์กลางนอกของแกนกลางอยู่ที่ 50 µm)
ระยะไกลสุดระหว่างสถานี	275 m (เมื่อเส้นผ่านศูนย์กลางนอกของแกนกลางอยู่ที่ 62.5 µm)
ระยะทางรวม	66,000 m (เมื่อเส้นผ่านศูนย์กลางภายนอกของแกนกลางอยู่ที่ 50 µm)
ระยะทางรวม	33,000 m (เมื่อเส้นผ่ายศูนย์กลางภายนอกของแกนกลางอยู๋ที่ 62.5 µm)
จำนวนสถานีเชื่อมต่อสูงสุด	120 เครื่อง
สายเคเบิลส่งสัญญาณ	สายเคเบิลใยแก้วนำแสง
