Mitsubishi PLC MELSEC iQ-R series - I/O Combined Modules
English
ไทย
PLC MELSEC iQ-R series - I/O Combined Modules
Download PDF
Specifications
Features
Specifications | PLC MELSEC iQ-R series - I/O Combined Modules
| Type | Model | Number of I/O | Rated input voltage / Rated load voltage | Rated input current | Max. load current | Common type | Respone time | Wire connector |
|---|---|---|---|---|---|---|---|---|
| DC input / Transistor ouput | RH42C4NT2P | input 32 | DC 24 V | 4.0 mA | - | 32 points 1 common | 0.2 - 70 ms | 40 Pin C x2 |
| output 32 | DC 12 - 24 V | - | 0.2 A / 1 points 2 A / 1 common |
32 points 1 common | 1 ms |
Features | PLC MELSEC iQ-R series - I/O Combined Modules

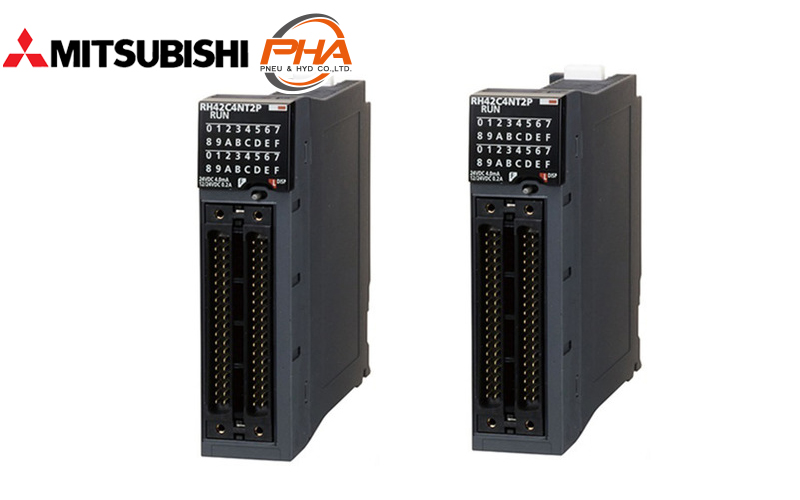

The combined module is capable of both input and output controls by a single module.
Properties | PLC MELSEC iQ-R series - I/O Combined Modules
| PLC MELSEC iQ-R series | I/O Combined Module |
|---|---|
| I/O points | Input 32 |
| Output 32 | |
| Rated input voltage / Rated load voltage | DC 24 V, DC 12 - 24 V |
| Rated input current | 4 mA |
| Max. load current | 0.2 A / points 2 A / common |
| Respone time | 1 ms, 0.2 - 70 ms |
| Common type | 32 points / 1 common |
| Wire connector | Connector 40 pin x 2 |
PLC MELSEC iQ-R series - I/O Combined Modules
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - I/O Combined Modules
| ประเภท | รุ่น | จำนวน I/O | แรงดันไฟฟ้าอินพุทพิกัด / แรงดันไฟฟ้าโหลดพิกัด | กระแสอินพุทพิกัด | กระแสโหลดสูงสุด | แบบใช้ร่วมกัน | เวลาตอบสนอง | อินเทอร์เฟสภายนอก |
|---|---|---|---|---|---|---|---|---|
| อินพุท DC / เอาท์พุท ทรานซิสเตอร์ | RH42C4NT2P | input 32 จุด | DC24V | 4.0 mA | - | 32 จุด 1คอมมอน | 0.2 - 70 ms | 40 Pin C x2 |
| output 32 จุด | DC12 - 24V | - | 0.2 A / 1 จุด 2 A / 1 คอมมอน | 32 จุด 1คอมมอน | 1 ms |
คุณสมบัติ | PLC MELSEC iQ-R series - I/O Combined Modules
เป็นโมดูลผสานอินพุทและเอาท์พุทที่ทำหน้าที่ควบคุมสัญญาณอินพุทและเอาท์พุทในโมดูลเดียว
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - I/O Combined Modules
| PLC MELSEC iQ-R series | I/O Combined Module |
|---|---|
| จำนวนอินพุต / เอาต์พุต | อินพุต 32 จุด |
| เอาต์พุต 32 จุด | |
| พิกัดแรงดันไฟฟ้าอินพุต / แรงดันไฟฟ้าโหลดพิกัด | DC 24 V, DC 12 - 24 V |
| พิกัดกระแสอินพุต | 4 mA |
| กระแสโหลดสูงสุด | 0.2 A ต่อจุด / 2 A ต่อคอมมอน |
| เวลาตอบสนอง | 1 ms, 0.2 - 70 ms |
| รูปแบบคอมมอน | 32 จุด / 1 คอมมอน |
| รูปแบบการต่อสาย | ขั้วต่อ 40 พิน x 2 |
