DELTA PLC - DVP-MC series Expansion Module

English

ไทย

PLC - DVP-MC series Expansion Module

DownloadPDF

Digital I/O

Analog I/O

PI / PO

Network

Model Numbers | Digital I/O modules

Example: DVP06SN11R, DVP08SN11R

How to choose: DVP₍₁₎ [ ]₍₂₎ S₍₃₎ N₍₄₎ 11₍₅₎ R₍₆₎

Number	Meaning	Code	Detail
(1)	Series	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	Model	X	DVP-ES / ES2 / ES2 series PLC
		S	DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		H	DVP-EH2 / EH3 / PM series PLC
(4)	I/O type	M	Input
		N	Output
		P	Input + Output
(5)	Power supply	00	AC input power
(5)	Power supply	11	DC input power
(6)	Output type	R	Relay
		T	Transistor (NPN)
		TS	Transistor (PNP)
		N	None

Specifications | Digital I/O modules

Model	Power supply	Input	Output	Output type

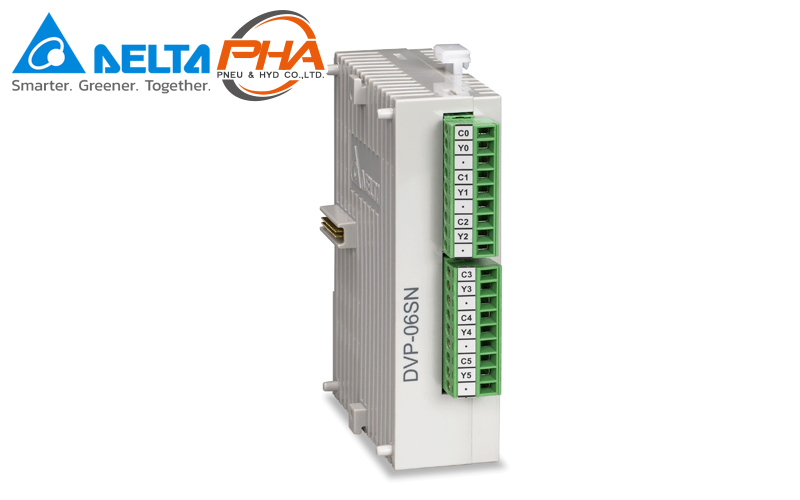

DVP06SN11R	24 VDC	-	6	Relay
DVP08SN11R		-	8	Relay
DVP08SN11T		-	8	Transistor
DVP16SN11T		-	16	Transistor
DVP08SP11R		4	4	Relay
DVP08SP11T		4	4	Transistor
DVP08SM11N		8	-	-
DVP08SM10N		8	-	-
DVP08SN11TS		-	8	Transistor (PNP)
DVP08ST11N		8	-	Digital switch
DVP16SP11R		8	8	Relay
DVP08SP11TS		4	4	Transistor (PNP)
DVP16SP11T		8	8	Transistor (NPN)
DVP16SP11TS		8	8	Transistor (PNP)
DVP16SN11TS		-	16	Transistor (PNP)
DVP16SM11N		16	-	-
DVP32SN11TN		-	32	Transistor, MIL
DVP32SM11N		32	-	MIL

Model Numbers | Analog I/O modules

Example: DVP04AD-S2, DVP04DA-S2

How to choose: DVP₍₁₎ [ ]₍₂₎ AD₍₃₎ - S2₍₄₎

Number	Meaning	Code	Detail
(1)	Series	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	Model	AD	Conversion analog / digital
		DA	Conversion digital / analog
		PT	Temperature PT
		TC	Thermocouple
		XA	AD + DA
		LC	Load cell
		RC	Resolver
(4)	Compatible	S or S2	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	Left-side extension for DVP-S series PLC
		E2	DVP-ES2 / EX2 series PLC
		H2 / H3	DVP-EH2 / EH3 Series PLC

Specifications | Analog I/O modules

Model	Slot	Signals
DVP04AD-S2	4 Input points	Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Resolution input::14 bit / Interface: Built-in RS-485 / Differential input
DVP04DA-S2	4 Output points	Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input:12 bit / Interface: Built-in RS-485
DVP06XA-S2	4 Input points 2 Output points	Input: Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Output: Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution:12 bit / Interface: Built-in RS-485 / Differential input
DVP04AD-S	4 Input points	Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Resolution input:14 bit / Interface: Built-in RS-485 / Single end input
DVP04DA-S	4 Output points	Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input:12 bit / Interface: Built-in RS-485
DVP02DA-S	2 Output points	Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input:12 bit / Interface: Built-in RS-485
DVP06 AD-S	6 Input points	Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution input:14 bit / Interface: Built-in RS-485
DVP06XA-S	4 Input points 2 Output points	Input: Voltage: (-10 V to +10 V) / Current: (-20 mA to +20 mA) Output: Voltage: (0 V to +10 V) / Current: (0 mA to +20 mA) Resolution:12 bit / Interface: Built-in RS-485 / Single end input
DVP04 AD-SL	4 Input group	Signals:1 - 5 V, 0 - 5 V, -5 - 5 V, 0 - 10 V, -10 - 10 V, 4 - 20 mA, 0 - 20 mA, -20 - 20 mA Resolution:16 bit; ON / OFF one compartment improves efficiency. (*) Conversion time 250 μs / points
DVP04DA-SL	4 Output group	Signals: 0 - 10 V, -10 - 10 V, 4 - 20 mA, 0 - 20 mA Resolution:16 bit; ON / OFF one compartment Conversion time 250 μs / points
DVP06PT-S	6 points	Sensor input RTD (Pt100, Pt1000, Ni100, Ni1000) / Resolution 0.1ºC
DVP04PT-S	4 points	Sensor input RTD (Pt100, Pt1000, Ni100, Ni1000) (*) (support 4.06 up to Pt1000, Ni100, Ni1000) / Resolution 0.1ºC Interface: Built-in RS-485
DVP04TC-S	4 points	Thermocouple sensor input (Type J, K, R, S, T) (*) Resolution: 0.1ºC / Interface: Built-in RS-485
DVP08NTC-S (**)	8 points	Thermocouple sensor input (NTC) (*) Resolution: 0.1ºC / Interface: Built-in RS-485
DVP02TUN-S	2 Analog input points / 4 Transistor (NPN) points	Analog input: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Analog resolution: 16 bit / sensor 0.1ºC Output transistor: 24 VDC / 300 mA Output points: Control built-in PID / Manual control
DVP02TUL-S	2 Analog input points / 2 Analog Output points	Analog input: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Analog resolution: 16 bit / sensor 0.1ºC Output analog: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Output points : Control built-in PID / Manual control
DVP02TKN-S	2 Analog input points / 4 Transistor (NPN) points	Analog input: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Analog resolution: 16 bit / sensor 0.1ºC Output transistor: 24 VDC / 300 mA Output points : Control built-in PID / Manual control
DVP02TKR-S	2 Analog input points / 4 Relay points	Analog input: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Analog resolution: 16 bit / sensor 0.1ºC Output relay: 24 VDC / 3 A Output points : Control built-in PID / Manual control
DVP02TKL-S	2 Analog input points / 2 Analog output points	Analog input: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Analog resolution: 16 bit / sensor 0.1ºC Output analog: 0 - 10 V, 0 - 20 mA, 4 - 20 mA Output points : Control built-in PID / Manual control

*: Digital / Analog Photocoupler separation There is no separation between the channels.
**: Please contact

Model Numbers | PI / PO modules

Example: DVP01PU-S

How to choose: DVP₍₁₎ [ ]₍₂₎ PU₍₃₎ - S₍₄₎

Number	Meaning	Code	Detail
(1)	Series	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	Function	HC	High-speed counter
(3)	Function	PU	Single-axis positioning module
(4)	Compatible	S	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	Left-side extension for DVP-S series PLC
		H2 / H3	DVP-EH2 / EH3 Series PLC

Specifications | PI / PO modules

Model	Detail	Type
DVP01PU-S	Modules control position servo (Single axis, 200 kHz)	Positioning Module

Model Numbers | Network Modules

Example: DVPDT01-S

How to choose: DVP₍₁₎ DT01₍₂₎ - S₍₃₎

Number	Meaning	Code	Detail
(1)	Series	DVP	DELTA PLC DVP series
(2)	Function	EN01	Modbus TCP
		DNET	DeviceNet master
		COPM	CANopen master
		CP02	CANopen Slave
		DT01 / 02	DeviceNet Slave
		PF01 / 02	PROFIBUS DP Slave
(3)	Compatible	S	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	Left-side extension for DVP-S series PLC
		H2 / H3	DVP-EH2 / EH3 / PM Series PLC

Specifications | Network Modules

Model	Detail
DVPDT01-S	Communications model DeviceNet (Receive)
DVPPF01-S	Communications model Profibus DP (Receive)

PLC - DVP-MC series Expansion Module

ดาวน์โหลดไฟล์ PDF

Digital I/O

Analog I/O

PI / PO

Network

เลือกรุ่นสินค้า | Digital I/O modules

ตัวอย่าง: DVP06SN11R, DVP08SN11R

วิธีการเลือก: DVP₍₁₎ [ ]₍₂₎ S₍₃₎ N₍₄₎ 11₍₅₎ R₍₆₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	โมเดล	X	DVP-ES / ES2 / ES2 series PLC
		S	DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		H	DVP-EH2 / EH3 / PM series PLC
(4)	ชนิด I/O	M	อินพุต
		N	เอาต์พุต
		P	อินพุต + เอาต์พุต
(5)	แหล่งจ่ายไฟ	00	กระแสสลับ
(5)	แหล่งจ่ายไฟ	11	กระแสตรง
(6)	ชนิดเอาต์พุต	R	รีเลย์
		T	ทรานซิสเตอร์ (NPN)
		TS	ทรานซิสเตอร์ (PNP)
		N	ไม่มี

ข้อมูลทางเทคนิค | Digital I/O modules

โมเดล	แหล่งจ่ายไฟ	อินพุต	เอาต์พุต	ชนิดของเอาต์พุต
DVP06SN11R	24 VDC	-	6	รีเลย์
DVP08SN11R		-	8	รีเลย์
DVP08SN11T		-	8	ทรานซิสเตอร์
DVP16SN11T		-	16	ทรานซิสเตอร์
DVP08SP11R		4	4	รีเลย์
DVP08SP11T		4	4	ทรานซิสเตอร์
DVP08SM11N		8	-	-
DVP08SM10N		8	-	-
DVP08SN11TS		-	8	ทรานซิสเตอร์ (PNP)
DVP08ST11N		8	-	ดิจิตอลสวิตซ์
DVP16SP11R		8	8	รีเลย์
DVP08SP11TS		4	4	ทรานซิสเตอร์ (PNP)
DVP16SP11T		8	8	ทรานซิสเตอร์ (NPN)
DVP16SP11TS		8	8	ทรานซิสเตอร์ (PNP)
DVP16SN11TS		-	16	ทรานซิสเตอร์ (PNP)
DVP16SM11N		16	-	-
DVP32SN11TN		-	32	ทรานซิสเตอร์, MIL
DVP32SM11N		32	-	MIL

เลือกรุ่นสินค้า | Analog I/O modules

ตัวอย่าง: DVP04AD-S2, DVP04DA-S2

วิธีการเลือก: DVP₍₁₎ [ ]₍₂₎ AD₍₃₎ - S2₍₄₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	โมเดล	AD	การแปลง อนาล็อก / ดิจิตอล
		DA	การแปลง ดิจิตอล / อนาล็อก
		PT	ประเภท PT โมดูลอุณหภูมิ
		TC	ประเภทเทอร์โมคัปเปิล โมดูลอุณหภูมิ
		XA	AD + DA
		LC	โมดูลโหลดเซลล์
		RC	โมดูล Resolver
(4)	รุ่นที่ใช้งานได้	S หรือ S2	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC
		E2	DVP-ES2 / EX2 series PLC
		H2 / H3	DVP-EH2 / EH3 Series PLC

ข้อมูลทางเทคนิค | Analog I/O modules

โมเดล	ช่อง	สัญญาณ
DVP04AD-S2	4 จุด อินพุต	แรงดัน (-10 V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต:14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตดิฟเฟอเรนเชียล
DVP04DA-S2	4 จุด เอาต์พุต	แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP06XA-S2	4 จุด อินพุต 2 จุด เอาต์พุต	อินพุต : แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตดิฟเฟอเรนเชียล
DVP04AD-S	4 จุด อินพุต	แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตปลายเดียว
DVP04DA-S	4 จุด เอาต์พุต	แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP02DA-S	2 จุด เอาต์พุต	แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP06 AD-S	6 จุด อินพุต	แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP06XA-S	4 จุด อินพุต 2 จุด เอาต์พุต	อินพุต : แรงดัน (-10 V ถึง +10 V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0 V ถึง +10 V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตปลายเดียว
DVP04 AD-SL	4 กลุ่ม อินพุต	ช่วงสัญญาณ:1 - 5 V, 0 - 5 V, -5 - 5 V, 0 - 10 V, -10 - 10 V, 4 - 20 mA, 0 - 20 mA, -20 - 20 mA ความละเอียด 16 บิต ; การตั้งค่าเปิด / ปิดช่องเดียวช่วยเพิ่มประสิทธิภาพ (*) เวลาการแปลง 250 μs / จุด
DVP04DA-SL	4 กลุ่ม เอาต์พุต	ช่วงสัญญาณ: 0 - 10 V, -10 - 10 V, 4 - 20 mA, 0 - 20 mA ความละเอียด 16 บิต ; การตั้งค่าเปิด / ปิดช่องเดียว (*) เวลาการแปลง 250 μs / จุด
DVP06PT-S	6 จุด	อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) / ความละเอียด 0.1ºC
DVP04PT-S	4 จุด	อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) (เวอร์ชัน 4.06 ขึ้นไปรองรับ Pt1000, Ni100, Ni1000) / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP04TC-S	4 จุด	อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T) (*) ความละเอียด 0.1ºC / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP08NTC-S (**)	8 จุด	อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (NTC) (*) ความละเอียด 0.1ºC / ติดตั้งอินเตอร์เฟส RS-485 ในตัว
DVP02TUN-S	2 จุด อินพุตอนาล็อก / 4 จุด (NPN) ทรานซิสเตอร์	อินพุตอนาล็อก: 0 - 10 V, 0 - 20 mA, 4 - 20 mA เทอร์โมคัปเปิ้ล: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC ทรานซิสเตอร์เอาต์พุต 24 VDC / 300 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ
DVP02TUL-S	2 จุด อินพุตอนาล็อก / 2 จุด เอาต์พุต อนาล็อก	อินพุตอนาล็อก : 0 - 10 V, 0 - 20 mA, 4 - 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC อนาล็อกเอาต์พุต 0 - 10 V, 0 - 20 mA, 4 - 20 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ
DVP02TKN-S	2 จุด อินพุตอนาล็อก / 4 จุด (NPN) ทรานซิสเตอร์	อินพุตอนาล็อก : 0 - 10 V, 0 - 20 mA, 4 - 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC ทรานซิสเตอร์เอาต์พุต 24 VDC / 300 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ
DVP02TKR-S	2 จุด อินพุตอนาล็อก / 4 จุด รีเลย์	อินพุตอนาล็อก: 0 - 10 V, 0 - 20 mA, 4 - 20 mA เทอร์โมคัปเปิ้ล: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC รีเลย์เอาต์พุต 24 VDC / 3 A จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ
DVP02TKL-S	2 จุด อินพุตอนาล็อก / 2 จุด เอาต์พุต อนาล็อก	อินพุตอนาล็อก: 0 - 10 V, 0 - 20 mA, 4 - 20 mA เทอร์โมคัปเปิ้ล: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC อนาล็อกเอาต์พุต 0 - 10 V, 0 - 20 mA, 4 - 20 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ

* : ดิจิตอล / อนาล็อก การแยกโฟโตคัปเปลอร์ ไม่มีการแยกระหว่างช่อง
** : โปรดติดต่อตัวแทนจำหน่ายของเราสำหรับวันที่วางจำหน่าย

เลือกรุ่นสินค้า | PI / PO modules

ตัวอย่าง: DVP01PU-S

วิธีการเลือก: DVP₍₁₎ [ ]₍₂₎ PU₍₃₎ - S₍₄₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	โมเดลฟังก์ชัน	HC	ตัวนับความเร็วสูง
(3)	โมเดลฟังก์ชัน	PU	โมดูลตำแหน่งแกนเดี่ยว
(4)	รุ่นที่ใช้งานได้	S	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC
		H2 / H3	DVP-EH2 / EH3 Series PLC

ข้อมูลทางเทคนิค | PI / PO modules

โมเดล	รายละเอียด	ประเภท
DVP01PU-S	โมดูลควบคุมตำแหน่งของเซอร์โว (single axis, 200 kHz)	Positioning Module

เลือกรุ่นสินค้า | Network Modules

ตัวอย่าง: DVPDT01-S

วิธีการเลือก: DVP₍₁₎ DT01₍₂₎ - S₍₃₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	DVP	DELTA PLC DVP series
(2)	โมเดลฟังก์ชัน	EN01	Modbus TCP
		DNET	DeviceNet master
		COPM	CANopen master
		CP02	CANopen Slave
		DT01 / 02	DeviceNet Slave
		PF01 / 02	PROFIBUS DP Slave
(3)	รุ่นที่ใช้งานได้	S	DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC
		SL	ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC
		H2 / H3	DVP-EH2 / EH3 / PM Series PLC

ข้อมูลทางเทคนิค | Network Modules

โมเดล	รายละเอียด
DVPDT01-S	โมดูลสื่อสาร DeviceNet (ตัวรับ)
DVPPF01-S	โมดูลสื่อสาร Profibus DP (ตัวรับ)
