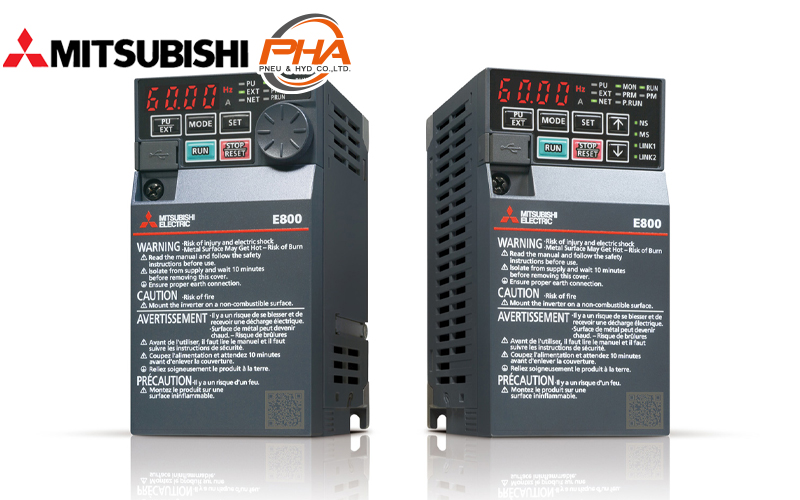

MITSUBISHI Inverter - FR-E800 series

Model Numbers | Inverter - FR-E800 series

Example : FR-E840-0.4K, FR-E840-2.2K

How to choose : FR - E 8 [4]₍₁₎ [0]₍₂₎ [ ]₍₃₎ - [2.2K]₍₄₎ - [ ]₍₅₎ - [ ]₍₆₎ - [ ]₍₇₎

• (1) = Power Voltage
  • Code = 1^*1: 110 V
  • Code = 2: 220 V
  • Code = 4: 380 V
  • Code = 6: 575 V
• (2) = Structure, functionality
  • Code = 0: Standard
• (3) = Voltage specifications
  • Code = None - Three-Phase Input
  • Code = S^*1 - Single-Phase Input
  • Code = W^*1 - Single-Phase Input (Double voltage output)
• (4) = Inverter Capacity
  • Code = 0.1-22 K: Inverter ND rated capacity (kW)
  • Code = 0008-0900 - 10 times of the inverter ND rated current (A)
• (5) = Communication / functional safety specification
  • Code = None - RS-485 + SIL2/PLd
  • Code = E - Ethernet + SIL2/PLd
  • Code = SCE^*1 - Ethernet + SIL3/PLe
• (6) = Monitoring / protocol specification / Rated frequency
  • Code = 1 - Pulse (terminal FM) - frequency 60 Hz
  • Code = 4 - Voltage (terminal AM) - frequency 50 Hz
  • Code = 5 - Voltage (terminal AM) - frequency 60 Hz
  • Code = PA - Protocol A (CC-Link IE TSN, CC-Link IE Field Network Basic, MODBUS/TCP, Ethernet/IP and BACnet/IP) - frequency 60 Hz
  • Code = PB - Protocol B (CC-Link IE TSN, CC-Link IE Field Network Basic, MODBUS/TCP and PROFINET) - frequency 50 Hz
  • Code = PC^*1 - Protocol C (EtherCAT) - frequency 50 Hz
• (7) = Circuit board coating
  • Code = None - Without coating
  • Code = 60 - With coating

Note: *1 To be released

Specifications | Inverter - FR-E800 series

Features | Inverter - FR-E800 series

Comes with Open Network and Functional Safety in a small body. Can support safety In use in accordance with the rules International regulations such as operations with a safe speed as set in the speed limit security (SLS) is work with safety consideration of the people

Properties | Inverter - FR-E800 series

เลือกรุ่นสินค้า | อินเวอร์เตอร์ - FR-E800 series

ตัวอย่าง : FR-E840-0.4K, FR-E840-2.2K

วิธีการเลือกรุ่น : FR - E 8 [4]₍₁₎ [0]₍₂₎ [ ]₍₃₎ - [2.2K]₍₄₎ - [ ]₍₅₎ - [ ]₍₆₎ - [ ]₍₇₎

• (1) = แรงดันไฟฟ้า
  • รหัส = 1^*1: 110 V
  • รหัส = 2: 220 V
  • รหัส = 4: 380 V
  • รหัส = 6: 575 V
• (2) = ฟังก์ชันโครงสร้าง
  • รหัส = 0: รุ่นมาตรฐาน
• (3) = จำนวนแหล่งจ่ายไฟ
  • รหัส = ไม่มี - 3 เฟสอินพุต
  • รหัส = S^*1 - 1 เฟสอินพุต
  • รหัส = W^*1 - 1 เฟสอินพุต (เอาต์พุตแรงดันเท่าตัว)
• (4) = ขนาดอินเวอร์เตอร์
  • รหัส = 0.1-22 K - ความจุพิกัด (กิโลวัตต์)
  • รหัส = 0008-0900 - กระแสพิกัด (แอมป์)
• (5) = การสื่อสารและความปลอดภัย
  • รหัส = ไม่มี - RS-485 + SIL2/PLd
  • รหัส = E - Ethernet + SIL2/PLd
  • รหัส = SCE^*1 - Ethernet + SIL3/PLe
• (6) = การรับการส่ง / Protocol
  • รหัส = 1 - พัลส์ (terminal FM) - ความถี่: 60 Hz
  • รหัส = 4 - แรงดัน (terminal AM) - ความถี่: 50 Hz
  • รหัส = 5 - แรงดัน (terminal AM) - ความถี่: 60 Hz
  • รหัส = PA - Protocol กลุ่ม A (CC-Link IE TSN, CC-Link IE Field Network Basic, MODBUS/TCP, Ethernet/IP and BACnet/IP) - ความถี่: 60 Hz
  • รหัส = PB - Protocol กลุ่ม B (CC-Link IE TSN, CC-Link IE Field Network Basic, MODBUS/TCP and PROFINET) - ความถี่: 50 Hz
  • รหัส = PC^*1 - Protocol กลุ่ม C (EtherCAT) - ความถี่: 50 Hz
• (7) = การเคลือบผิววงจร
  • รหัส = ไม่มี - ไม่มีการเคลือบผิว
  • รหัส = 60 - มีการเคลือบผิว

หมายเหตุ: *1 คือรุ่นที่กำลังจะวางจำหน่าย

ข้อมูลทางเทคนิค | อินเวอร์เตอร์ - FR-E800 series

คุณสมบัติ | อินเวอร์เตอร์ - FR-E800 series

มาพร้อมกับ Open Network และ Function Safety ในบอดี้ขนาดเล็กสามารถรองรับความปลอดภัยในการใช้งานที่สอดคล้องตามกฎระเบียบสากล เช่น การปฎิบัติงานด้วยความเร็วที่ปลอดภัยตามที่กำหนดไว้ในขีดความเร็วที่ปลอยภัยตามที่ กำหนดไว้ในขีดจำกัดความเร็วความปลอภัย (SLS) เป็นการทำงานที่คำนึงถึงปลอดภัย ของผู้คน

ข้อมูลจำเพาะ | อินเวอร์เตอร์ - FR-E800 series
