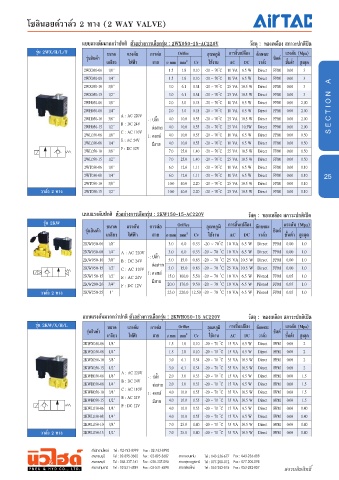

Page 25 - PNEU&HYD Catalog Vol.3

โซลินอยด์วาล์ว 2 ทาง (2 WAY VALVE)

แบบแรงดันมากกว่าปกติ ตัวอย่างการเลือกรุ่น : 2WX050-15-AC220V วัสดุ : ทองเหลือง สภาวะปกติปิด
รุ่น 2WX/H/L/T ขนาด แรงดัน การต่อ Oriffiifice อุณหภูมิ การสิ้นเปลือง ลักษณะ แรงดัน (Mpa)
รุ่นสินค้า ซิลด์
เกลียว ไฟฟ้า สาย Ø mm mm Cv ใช้งาน AC DC วาล์ว ขั้นต่า สูงสุด
ำ
2
2WX030-06 1/8” 1.5 1.8 0.10 -20 ~ 70 °ํC 10 VA 6.5 W Direct FPM 0.00 3
2WX030-08 1/4” 1.5 1.8 0.10 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 3
2WX050-10 3/8” 3.0 6.1 0.34 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 3 A
2WX050-15 1/2” 3.0 6.1 0.34 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 3
2WH030-06 1/8” 2.0 3.0 0.18 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 2.00
2WH030-08 1/4” 2.0 3.0 0.18 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 2.00 S E C T I O N
2WH050-10 3/8” A : AC 220V - : ปลั๊ก 4.0 10.0 0.55 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 2.00
2WH050-15 1/2” B : DC 24V ต่อสาย 4.0 10.0 0.55 -20 ~ 70 °°ํC 25 VA 10.5W Direct FPM 0.00 2.00
2WL030-06 1/8” C : AC 110V I : คอยล์ 4.0 10.0 0.55 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 0.50
2WL030-08 1/4” E : AC 24V มีสาย 4.0 10.0 0.55 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 0.50
2WL050-10 3/8” F : DC 12V 7.0 25.0 1.40 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 0.50
2WL050-15 1/2” 7.0 25.0 1.40 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 0.50
2WT030-06 1/8” 6.0 12.0 1.11 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 0.10
2WT030-08 1/4” 6.0 12.0 1.11 -20 ~ 70 °°ํC 10 VA 6.5 W Direct FPM 0.00 0.10 25
2WT050-10 3/8” 10.0 40.0 2.20 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 0.10
วาล์ว 2 ทาง 2WT050-15 1/2” 10.0 40.0 2.20 -20 ~ 70 °°ํC 25 VA 10.5 W Direct FPM 0.00 0.10

แบบแรงดันปกติ ตัวอย่างการเลือกรุ่น : 2KW150-15-AC220V วัสดุ : ทองเหลือง สภาวะปกติเปิด
รุ่น 2KW ขนาด แรงดัน การต่อ Orififfiice อุณหภูมิ การสิ้นเปลือง ลักษณะ แรงดัน (Mpa)
รุ่นสินค้า ซิลด์
ำ
เกลียว ไฟฟ้า สาย Ø mm mm Cv ใช้งาน AC DC วาล์ว ขั้นต่า สูงสุด
2
2KW030-06 1/8” 3.0 6.0 0.33 -20 ~ 70 ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 1.0
2KW030-08 1/4” A : AC 220V 3.0 6.0 0.33 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 1.0
2KW050-10 3/8” B : DC 24V - : ปลั๊ก 5.0 15.0 0.83 -20 ~ 70 ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 1.0
2KW050-15 1/2” C : AC 110V ต่อสาย 5.0 15.0 0.83 -20 ~ 70 ° ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 1.0
2KW150-15 1/2” E : AC 24V I : คอยล์ 15.0 100.0 5.50 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Piloted FPM 0.05 1.0
2KW200-20 3/4” F : DC 12V มีสาย 20.0 170.0 9.50 -20 ~ 70 ¥ํ°C 10 VA 6.5 W Piloted FPM 0.05 1.0
วาล์ว 2 ทาง 2KW250-25 1” 25.0 220.0 12.50 -20 ~ 70 ¥ํ°C 10 VA 6.5 W Piloted FPM 0.05 1.0

แบบแรงดันมากกว่าปกติ ตัวอย่างการเลือกรุ่น : 2KWH050-15 AC220V วัสดุ : ทองเหลือง สภาวะปกติเปิด
รุ่น 2KW/X/H/L ขนาด แรงดัน การต่อ Orififfiice อุณหภูมิ การสิ้นเปลือง ลักษณะ แรงดัน (Mpa)
รุ่นสินค้า ซิลด์
2
ำ
เกลียว ไฟฟ้า สาย Ø mm mm Cv ใช้งาน AC DC วาล์ว ขั้นต่า สูงสุด
2KWX030-06 1/8” 1.5 1.8 0.10 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 2
2KWX030-08 1/4” 1.5 1.8 0.10 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 2
2KWX050-10 3/8” 3.0 6.1 0.34 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 2
2KWX050-15 1/2” 3.0 6.1 0.34 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 2
2KWH030-06 1/8” A : AC 220V - : ปลั๊ก 2.0 3.0 0.33 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 1.5
2KWH030-08 1/4” B : DC 24V ต่อสาย 2.0 3.0 0.33 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 1.5
2KWH050-10 3/8” C : AC 110V I : คอยล์ 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 1.5
2KWH050-15 1/2” E : AC 24V มีสาย 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 1.5
2KWL030-06 1/8” F : DC 12V 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 0.40
2KWL030-08 1/4” 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 15 VA 6.5 W Direct FPM 0.00 0.40
2KWL050-10 3/8” 7.0 25.0 1.40 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 0.40
วาล์ว 2 ทาง 2KWL050-15 1/2” 7.0 25.0 1.40 -20 ~ 70 ° ¥ํ°C 35 VA 10.5 W Direct FPM 0.00 0.40
