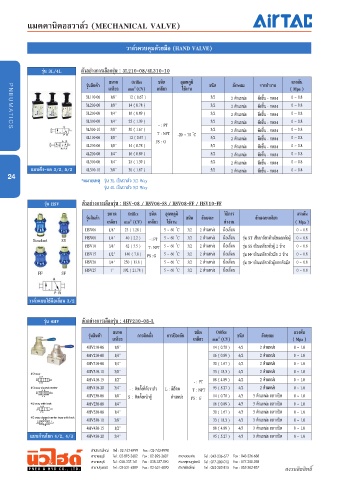

Page 23 - PneuHyd_2018
P. 23
วาล์วควบคุมด้วยมือ (HAND VALVE)
ตัวอย่างการเลือกรุ่น : 3L210-08/4L310-10
รุ่น 3L/4L ตัวอย่างการเลือกรุ่น : 3L210-08/4L310-10
ขนาด Orififfiice ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
เกลียว mm (CV) เกลียว ใช้งาน ( Mpa )
2
3L110-06 1/8” 12 ( 0.67 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-06 1/8” 14 ( 0.78 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-08 1/4” 16 ( 0.89 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-08 1/4” 25 ( 1.39 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-10 3/8” 30 ( 1.67 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L110-06 1/8” 12 ( 0.67 ) -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-06 1/8” 14 ( 0.78 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-08 1/4” 16 ( 0.89 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L310-08 1/4” 25 ( 1.39 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
แบบดึง-กด 3/2, 5/2 4L310-10 3/8” 30 ( 1.67 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
24
รุ่น HSV ตัวอย่างการเลือกรุ่น : HSV-08 / HSV06-SS / HSV08-FF / HSV10-FF
ขนาด Oriffiifice ชนิด อุณหภูมิ วิธีการ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ ลักษณะเกลียว
2
เกลียว mm (CV) เกลียว ใช้งาน ทำางาน ( Mpa )
HSV06 1/8” 23 ( 1.28 ) 5 ~ 60 °ํ°C 3/2 2 ตําแหน่ง มือเลื่อน 0 ~ 0.8
Standard SS HSV08 1/4” 40 ( 2.2 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น ST เป็นเกลียวตัวเมียออกตัวผู้ 0 ~ 0.8
HSV10 3/8” 62 ( 3.5 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น SS เป็นเกลียวตัวผู้ 2 ข้าง 0 ~ 0.8
HSV15 1/2” 140 ( 7.8 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น FF เป็นเกลียวตัวเมีย 2 ข้าง 0 ~ 0.8
HSV20 3/4” 250 ( 13.8 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น SF เป็นเกลียวตัวผู้ออกตัวเมีย 0 ~ 0.8
HSV25 1” 392 ( 21.78 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน 0 ~ 0.8
FF SF
วาล์วแบบใช้มือเลื่อน 3/2
ตัวอย่างการเลือกรุ่น : 4HV230-08-L
รุ่น 4HV ตัวอย่างการเลือกรุ่น : 4HV230-08-L
ขนาด ชนิด Oriffiifice แรงดัน
รุ่นสินค้า การติดตั้ง การป้องกัน ชนิด ลักษณะ
เกลียว เกลียว mm (CV) ( Mpa )
2
4HV210-06 1/8” 14 ( 0.78 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV210-08 1/4” 16 ( 0.89 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV310-08 1/4” 30 ( 1.67 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV310-10 3/8” 33 ( 18.3 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV410-15 1/2” 88 ( 4.89 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV410-20 3/4” - : ติดตั้งที่ตัววาล์ว L : มีล็อค 95 ( 5.27 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV230-06 1/8” S : ติดตั้งหน้าตู้ ตําแหน่ง 14 ( 0.78 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV230-08 1/4” 16 ( 0.89 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV330-08 1/4” 30 ( 1.67 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV330-10 3/8” 33 ( 18.3 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV430-15 1/2” 88 ( 4.89 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
แบบก้านโยก 4/2, 4/3 4HV430-20 3/4” 95 ( 5.27 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
