Page 19 - PneuHyd_2018
P. 19

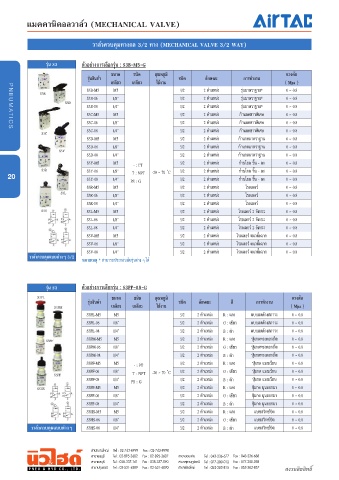

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)


                 รุ่น S3      ตัวอย่างการเลือกรุ่น : S3B-M5-G
                                        ขนาด    ชนิด   อุณหภูมิ                                       แรงดัน
                                รุ่นสินค้า                      ชนิด     ลักษณะ        การทำางาน
                                        เกลียว  เกลียว  ใช้งาน                                       ( Mpa )
                               S3B-M5    M5                     3/2      2 ตําแหน่ง   รุ่นมาตราฐาน*   0 ~ 0.8
               S3B
                               S3B-06    1/8”                   3/2      2 ตําแหน่ง   รุ่นมาตราฐาน*   0 ~ 0.8
                        S3D
                               S3B-08    1/4”                   3/2      2 ตําแหน่ง   รุ่นมาตราฐาน*   0 ~ 0.8
                               S3C-M5    M5                     3/2      2 ตําแหน่ง  ก้านกดยาวพิเศษ   0 ~ 0.8
                               S3C-06    1/8”                   3/2      2 ตําแหน่ง  ก้านกดยาวพิเศษ   0 ~ 0.8
                               S3C-08    1/4”                   3/2      2 ตําแหน่ง  ก้านกดยาวพิเศษ   0 ~ 0.8
                S3C
                               S3D-M5    M5                     3/2      2 ตําแหน่ง  ก้านกดมาตราฐาน   0 ~ 0.8
                               S3D-06    1/8”                   3/2      2 ตําแหน่ง  ก้านกดมาตราฐาน   0 ~ 0.8
                      S3Y
                               S3D-08    1/4”                   3/2      2 ตําแหน่ง  ก้านกดมาตราฐาน   0 ~ 0.8
                               S3Y-M5    M5                     3/2      2 ตําแหน่ง  ก้านโยก ขึ้น - ลง  0 ~ 0.8
                S3R            S3Y-06    1/8”         -20 ~ 70  ํ°C  3/2  2 ตําแหน่ง  ก้านโยก ขึ้น - ลง  0 ~ 0.8
    20                         S3Y-08    1/4”                   3/2      2 ตําแหน่ง  ก้านโยก ขึ้น - ลง  0 ~ 0.8
                               S3R-M5    M5                     3/2      2 ตําแหน่ง    โรลเลอร์       0 ~ 0.8
                      S3L      S3R-06    1/8”                   3/2      2 ตําแหน่ง    โรลเลอร์       0 ~ 0.8
                               S3R-08    1/4”                   3/2      2 ตําแหน่ง    โรลเลอร์       0 ~ 0.8
                S3V            S3L-M5    M5                     3/2      2 ตําแหน่ง  โรลเลอร์ 2 จังหวะ  0 ~ 0.8
                               S3L-06    1/8”                   3/2      2 ตําแหน่ง  โรลเลอร์ 2 จังหวะ  0 ~ 0.8
                               S3L-08    1/4”                   3/2      2 ตําแหน่ง  โรลเลอร์ 2 จังหวะ  0 ~ 0.8
                               S3V-M5    M5                     3/2      2 ตําแหน่ง  โรลเลอร์ แนวตั้งฉาก  0 ~ 0.8
                               S3V-06    1/8”                   3/2      2 ตําแหน่ง  โรลเลอร์ แนวตั้งฉาก  0 ~ 0.8
                               S3V-08    1/4”                   3/2      2 ตําแหน่ง  โรลเลอร์ แนวตั้งฉาก  0 ~ 0.8
           วาล์วควบคุมแบบต่างๆ 3/2
                              หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้




                 รุ่น S3      ตัวอย่างการเลือกรุ่น : S3PP-08-G
              S3PL                      ขนาด    ชนิด   อุณหภูมิ                                         แรงดัน
                                รุ่นสินค้า                      ชนิด   ลักษณะ     สี       การทำางาน
                    S3PM                เกลียว  เกลียว  ใช้งาน                                         ( Mpa )
                               S3PL-M5   M5                     3/2   2 ตําแหน่ง  R : แดง  แบบกดค้างสภาวะ  0 ~ 0.8
                               S3PL-06   1/8”                   3/2   2 ตําแหน่ง  G : เขียว  แบบกดค้างสภาวะ  0 ~ 0.8
                               S3PL-08   1/4”                   3/2   2 ตําแหน่ง  B : ดํา  แบบกดค้างสภาวะ  0 ~ 0.8
                 S3PF          S3PM-M5   M5                     3/2   2 ตําแหน่ง  R : แดง  ปุ่มกดทรงดอกเห็ด  0 ~ 0.8
                               S3PM-06   1/8”                   3/2   2 ตําแหน่ง  G : เขียว  ปุ่มกดทรงดอกเห็ด  0 ~ 0.8
                               S3PM-08   1/4”                   3/2   2 ตําแหน่ง  B : ดํา  ปุ่มกดทรงดอกเห็ด  0 ~ 0.8
                               S3PF-M5   M5                     3/2   2 ตําแหน่ง  R : แดง  ปุ่มกด แบนเรียบ  0 ~ 0.8
                               S3PF-06   1/8”         -20 ~ 70  ํ°C  3/2  2 ตําแหน่ง  G : เขียว  ปุ่มกด แบนเรียบ  0 ~ 0.8
                    S3PP
                               S3PF-08   1/4”                   3/2   2 ตําแหน่ง  B : ดํา  ปุ่มกด แบนเรียบ  0 ~ 0.8
              S3HS             S3PP-M5   M5                     3/2   2 ตําแหน่ง  R : แดง  ปุ่มกด นูนออกมา  0 ~ 0.8
                               S3PP-06   1/8”                   3/2   2 ตําแหน่ง  G : เขียว  ปุ่มกด นูนออกมา  0 ~ 0.8
                               S3PP-08   1/4”                   3/2   2 ตําแหน่ง  B : ดํา  ปุ่มกด นูนออกมา  0 ~ 0.8
                               S3HS-M5   M5                     3/2   2 ตําแหน่ง  R : แดง  แบบสวิทซ์บิด  0 ~ 0.8
                               S3HS-06   1/8”                   3/2   2 ตําแหน่ง  G : เขียว  แบบสวิทซ์บิด  0 ~ 0.8
            วาล์วควบคุมแบบต่างๆ  S3HS-08  1/4”                  3/2   2 ตําแหน่ง  B : ดํา  แบบสวิทซ์บิด  0 ~ 0.8
   14   15   16   17   18   19   20   21   22   23   24
