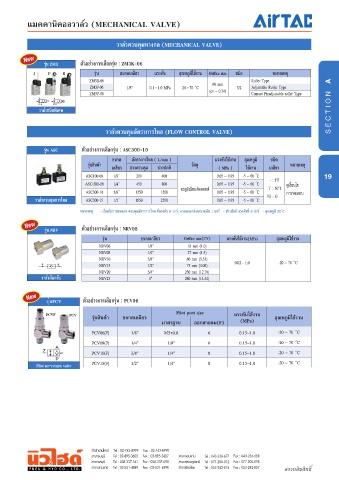

Page 18 - PneuHyd_2018
P. 18

วาล์วควบคุมทางกล (MECHANICAL VALVE)

          New    รุ่น ZM3

                                  รุ่น     ขนาดเกลียว  แรงดัน   อุณหภูมิใช้งาน           Orififfiififificefi size  ชนิด  หมายเหตุ
                                ZM3R-06                                     60 mm²       Roller Type
                                 ZM3J-06      1/8”    0.1 ~ 1.0 MPa  20 ~ 70 ˚C     3/2  Adjustable Roller Type
                                 ZM3P-06                                   (cv ~ 0.34)   Contact Pinadjustable roller Type

               วาล์วชนิดพิเศษ



                                      วาล์วควบคุมอัตราการไหล (FLOW CONTROL VALVE)


                รุ่น ASC
                                        ขนาด   อัตราการไหล ( L/min )         แรงดันใช้งาน  อุณหภูมิ  ชนิด
                                รุ่นสินค้า  เกลียว  ช่วงควบคุม  ช่วงปกติ  วัสดุ  ( MPa )  ใช้งาน  เกลียว  หมายเหตุ

                               ASC100-06  1/8”   200      400                0.05 ~ 0.95  -5 ~ 60  °ํC             19
                               ASC-200-08  1/4”  450      800                0.05 ~ 0.95  -5 ~ 60  °ํC  ดูเงื่อนไข
                               ASC300-10  3/8”   1250    1500   อะลูมิเนียมอัลลอยด์  0.05 ~ 0.95  -5 ~ 60  °ํC  การทดสอบ
             วาล์วควบคุมการไหล  ASC300-15  1/2”  1650    2500                0.05 ~ 0.95  -5 ~ 60  °ํC



          New    รุ่น NRV

                                     รุ่น          ขนาดเกลียว                    แรงดันใช้งาน(MPa)  อุณหภูมิใช้งาน
                                    NRV06            1/8”          18 mm² (1.0)
                                    NRV08            1/4”          27 mm² (1.5)
                                    NRV10            3/8”          60 mm² (3.33)
                                    NRV15            1/2”          73 mm² (4.06)   0.02 - 1.0      -20 ~ 70 ˚C
                                    NRV20            3/4”         230 mm² (12.78)
                วาล์วกันกลับ        NRV25            1”           260 mm² (14.44)


          New    รุ่นPCV


                 PCVF    PCV     รุ่นสินค้า  ขนาดเกลียว        Pilot port size     แรงดันใช้งาน  อุณหภูมิใช้งาน
                                                          มาตรฐาน    ออกสายลม(F)     (MPa)
                                 PCV06(F)      1/8”        M5x0.8         6          0.15~1.0      -20 ~ 70 ˚C
                                 PCV08(F)      1/4”         1/8”          6          0.15~1.0      -20 ~ 70 ˚C
                                 PCV10(F)      3/8”         1/4”          8          0.15~1.0      -20 ~ 70 ˚C

              Pilot no-return valve  PCV15(F)  1/2”         1/4”          8          0.15~1.0      -20 ~ 70 ˚C
