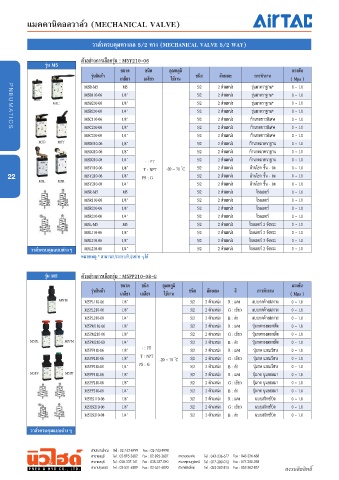

วาล์วควบคุมทางกล 5/2 ทาง (MECHANICAL VALVE 5/2 WAY)

ตัวอย่างการเลือกรุ่น : M5Y210-06
ตัวอย่างการเลือกรุ่น : M5Y210-06
รุ่น M5
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ การทำางาน ( Mpa )
M5B-M5 M5 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B110-06 1/8” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B210-06 1/8” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B210-08 1/4” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5C110-06 1/8” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5C210-06 1/8” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5C210-08 1/4” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5D110-06 1/8” 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5D210-06 1/8” 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5D210-08 1/4” 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5Y110-06 1/8” -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
22 M5Y210-06 1/8” 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M5Y210-08 1/4” 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M5R-M5 M5 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R110-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R210-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R210-08 1/4” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5L-M5 M5 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M5L110-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M5L210-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ M5L210-08 1/4” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้

รุ่น M5 ตัวอย่างการเลือกรุ่น : M5PP210-08-G
ตัวอย่างการเลือกรุ่น : M5PP210-08-G
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ สี การทำางาน ( Mpa )
M5PL110-06 1/8” 5/2 2 ตําแหน่ง R : แดง แบบกดค้างสภาวะ 0 ~ 1.0
M5PL210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว แบบกดค้างสภาวะ 0 ~ 1.0
M5PL210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา แบบกดค้างสภาวะ 0 ~ 1.0
M5PM110-06 1/8” 5/2 2 ตําแหน่ง R : แดง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M5PM210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M5PM210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M5PF110-06 1/8” 5/2 2 ตําแหน่ง R : แดง ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PF210-06 1/8” -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง G : เขียว ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PF210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PP110-06 1/8” 5/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
M5PP210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0
M5PP210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา ปุ่มกด นูนออกมา 0 ~ 1.0
M5HS110-06 1/8” 5/2 2 ตําแหน่ง R : แดง แบบสวิทซ์บิด 0 ~ 1.0
M5HS210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว แบบสวิทซ์บิด 0 ~ 1.0
M5HS210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0

วาล์วควบคุมแบบต่างๆ
