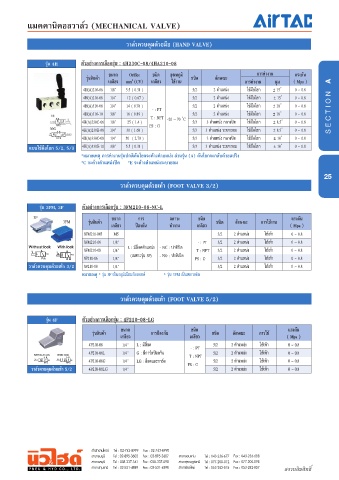

วาล์วควบคุมด้วยมือ (HAND VALVE)

รุ่น 4H ตัวอย่างการเลือกรุ่น : 4H230C-08/4HA210-08

ขนาด Orififfiice ชนิด อุณหภูมิ การทำางาน แรงดัน
รุ่นสินค้า ชนิด ลักษณะ
เกลียว mm (CV) เกลียว ใช้งาน การทำางาน มุม ( Mpa )
2
4H(A)210-06 1/8” 5.5 ( 0.31 ) 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 15 ํ° ° 0 ~ 0.8
4H(A)210-08 1/4” 12 ( 0.67 ) 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 15° ํ° 0 ~ 0.8
4H(A)310-08 1/4” 14 ( 0.78 ) - : PT 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 18 ํ° ° 0 ~ 0.8
4H(A)310-10 3/8” 16 ( 0.89 ) T : NPT 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 18 ํ° ° 0 ~ 0.8
4H(A)230C-06 1/8” 25 ( 1.4 ) PS : G -20 ~ 70 ํ°C 5/3 3 ตําแหน่ง กลางปิด ใช้มือโยก ± +± 8.5 ํ° 0 ~ 0.8
4H(A)230E-08 1/4” 30 ( 1.68 ) 5/3 3 ตําแหน่ง ระบายลม ใช้มือโยก ± +± 8.5° ํ° 0 ~ 0.8
4H(A)330C-08 1/4” 50 ( 2.79 ) 5/3 3 ตําแหน่ง กลางปิด ใช้มือโยก ± +± 10 ํ° 0 ~ 0.8

แบบใช้มือโยก 5/2, 5/3 4H(A)330E-10 3/8” 5.5 ( 0.31 ) 5/3 3 ตําแหน่ง ระบายลม ใช้มือโยก ± +± 10 ํ° 0 ~ 0.8
*หมายเหตุ การทำางานรุ่นปกติคันโยกจะค้างตำาแหน่ง ส่วนรุ่น (A) คันโยกจะกลับด้วยสปริง
*C จะค้างตำาแหน่งปิด *E จะค้างตำาแหน่งระบายลม

25
วาล์วควบคุมด้วยเท้า (FOOT VALVE 3/2)

รุ่น 3FM, 3F ตัวอย่างการเลือกรุ่น : 3FM210-08-NC-L

ขนาด การ สภาวะ ชนิด แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การใช้งาน
เกลียว ป้องกัน ทำางาน เกลียว ( Mpa )
3FM210-M5 M5 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3FM210-06 1/8” 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3FM210-08 1/4” L : มีล็อคตําแหน่ง - NC : ปกติปิด 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3F210-06 1/8” (เฉพาะรุ่น 3F) - NO : ปกติเปิด 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
วาล์วควบคุมด้วยเท้า 3/2 3F210-08 1/4” 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
หมายเหตุ * รุ่น 3F เป็นอลูมิเนียมอัลลอยด์ * รุ่น 3FM เป็นพลาสติก

วาล์วควบคุมด้วยเท้า (FOOT VALVE 5/2)

รุ่น 4F ตัวอย่างการเลือกรุ่น : 4F210-08-LG
ขนาด ชนิด แรงดัน
รุ่นสินค้า การป้องกัน ชนิด ลักษณะ การใช้
เกลียว เกลียว ( Mpa )
4F210-08 1/4” L : มีล็อค 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
4F210-08L 1/4” G : มีการ์ดป้องกัน 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
4F210-08G 1/4” LG : ล็อคและการ์ด 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
วาล์วควบคุมด้วยเท้า 5/2 4F210-08LG 1/4” 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
