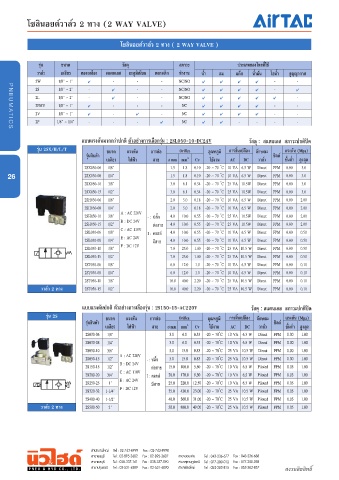

Page 25 - PneuHyd_2018

โซลินอยด์วาล์ว 2 ทาง ( 2 WAY VALVE )

รุ่น ขนาด วัสดุ สภาวะ ประเภทของไหลที่ใช้
วาล์ว เกลียว ทองเหลือง สแตนเลส อะลูมิเนียม พลาสติก ทำางาน นำ้า ลม แก๊ส นำ้ามัน ไอนำ้า สูญญากาศ
2W 1/8” ~ 1” 4 - - - NC/NO 4 4 4 4 - -
2S 1/8” ~ 2” - 4 - - NC/NO 4 4 4 4 - 4
2L 1/8” ~ 2” - 4 - - NC/NO 4 4 4 4 4 -
2PMV 1/8” ~ 1” 4 - - - NC 4 4 4 4 - -
2V 1/8” ~ 1” 4 - 4 - NC 4 4 4 4 - -
2P 1/8” ~ 1/4” - - - 4 NC 4 4 - - - -

แบบแรงดันมากกว่าปกติ ตัวอย่างการเลือกรุ่น : 2SL050-10-DC24V วัสดุ : สแตนเลส สภาวะปกติปิด
รุ่น 2SX/H/L/T ขนาด แรงดัน การต่อ Orififfiice อุณหภูมิ การสิ้นเปลือง ลักษณะ แรงดัน (Mpa)
รุ่นสินค้า ซิลด์
เกลียว ไฟฟ้า สาย Ø mm mm Cv ใช้งาน AC DC วาล์ว ขั้นตำ่า สูงสุด
2
2SX030-06 1/8” 1.5 1.8 0.10 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 3.0
26 2SX030-08 1/4” 1.5 1.8 0.10 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 3.0
2SX050-10 3/8” 3.0 6.1 0.34 -20 ~ 70 ° ¥ํ°C 25 VA 10.5W Direct FPM 0.00 3.0
2SX050-15 1/2” 3.0 6.1 0.34 -20 ~ 70 ° ¥ํ°C 25 VA 10.5W Direct FPM 0.00 3.0
2SH030-06 1/8” 2.0 3.0 0.18 -20 ~ 70 ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 2.00
2SH030-08 1/4” 2.0 3.0 0.18 -20 ~ 70 ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 2.00
2SH050-10 3/8” A : AC 220V - : ปลั๊ก 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 25 VA 10.5W Direct FPM 0.00 2.00
2SH050-15 1/2” B : DC 24V ต่อสาย 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 25 VA 10.5W Direct FPM 0.00 2.00
2SL030-06 1/8” C : AC 110V I : คอยล์ 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 0.50
2SL030-08 1/4” E : AC 24V มีสาย 4.0 10.0 0.55 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 0.50
2SL050-10 3/8” F : DC 12V 7.0 25.0 1.40 -20 ~ 70 ° ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 0.50
2SL050-15 1/2” 7.0 25.0 1.40 -20 ~ 70 ° ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 0.50
2ST030-06 1/8” 6.0 12.0 1.0 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 0.10
2ST030-08 1/4” 6.0 12.0 1.0 -20 ~ 70 ° ¥ํ°C 10 VA 6.5 W Direct FPM 0.00 0.10
2ST050-10 3/8” 10.0 40.0 2.20 -20 ~ 70 ° ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 0.10
วาล์ว 2 ทาง 2ST050-15 1/2” 10.0 40.0 2.20 -20 ~ 70 ° ¥ํ°C 25 VA 10.5 W Direct FPM 0.00 0.10

วัสดุ : สแตนเลส สภาวะปกติปิด
รุ่น 2S ขนาด แรงดัน การต่อ Oriffiifice อุณหภูมิ การสิ้นเปลือง ลักษณะ แรงดัน (Mpa)
รุ่นสินค้า ซิลด์
2
เกลียว ไฟฟ้า สาย Ø mm mm Cv ใช้งาน AC DC วาล์ว ขั้นตำ่า สูงสุด
2S030-06 1/8” 3.0 6.0 0.33 -20 ~ 70 °ํC 10 VA 6.5 W Direct FPM 0.00 1.00
2S030-08 1/4” 3.0 6.0 0.33 -20 ~ 70 °ํC 10 VA 6.5 W Direct FPM 0.00 1.00
2S050-10 3/8” 5.0 15.0 0.83 -20 ~ 70 °ํC 25 VA 10.5 W Direct FPM 0.00 1.00
2S050-15 1/2” A : AC 220V - : ปลั๊ก 5.0 15.0 0.83 -20 ~ 70 °ํC 25 VA 10.5 W Direct FPM 0.00 1.00
2S150-15 1/2” B : DC 24V ต่อสาย 15.0 100.0 5.50 -20 ~ 70 °ํC 10 VA 6.5 W Piloted FPM 0.05 1.00
2S200-20 3/4” C : AC 110V I : คอยล์ 20.0 170.0 9.50 -20 ~ 70 °ํC 10 VA 6.5 W Piloted FPM 0.05 1.00
2S250-25 1” E : AC 24V มีสาย 25.0 220.0 12.50 -20 ~ 70 °ํC 10 VA 6.5 W Piloted FPM 0.05 1.00
2S320-32 1-1/4” F : DC 12V 35.0 420.0 23.00 -20 ~ 70 °ํC 25 VA 10.5 W Piloted FPM 0.05 1.00
2S400-40 1-1/2” 40.0 560.0 31.00 -20 ~ 70 °ํC 25 VA 10.5 W Piloted FPM 0.05 1.00
วาล์ว 2 ทาง 2S500-50 2” 50.0 880.0 49.00 -20 ~ 70 °ํC 25 VA 10.5 W Piloted FPM 0.05 1.00
