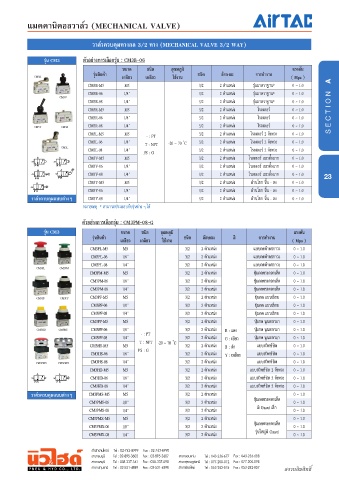

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น CM3 ตัวอย่างการเลือกรุ่น : CM3B-06
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
CM3R เกลียว เกลียว ใช้งาน ( Mpa )
CM3B-M5 M5 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3B-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3V
CM3B-08 1/4” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3R-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3R-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3Y CM3B CM3R-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3L-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3L-06 1/8” -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3L
CM3L-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3V-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0
CM3V-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0
CM3V-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0 23
CM3Y-M5 M5 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
CM3Y-06 1/8” 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ CM3Y-08 1/4” 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้

ตัวอย่างการเลือกรุ่น : CM3PM-08-G
ตัวอย่างการเลือกรุ่น : CM3PM-08-G
รุ่น CM3 ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ สี การทำางาน ( Mpa )

CM3PL-M5 M5 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PL-06 1/8” 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PL-08 1/4” 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PM-M5 M5 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PM-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PM-08 1/4” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PF-M5 M5 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0
CM3PF-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0
CM3PF-08 1/4” 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0
CM3PP-M5 M5 3/2 2 ตําแหน่ง ปุ่มกด นูนออกมา 0 ~ 1.0
CM3PP-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
CM3PP-08 1/4” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0
CM3HS-M5 M5 -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0
CM3HS-06 1/8” 3/2 2 ตําแหน่ง Y : เหลือง แบบสวิทซ์บิด 0 ~ 1.0
CM3HS-08 1/4” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 0 ~ 1.0
CM3HD-M5 M5 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
CM3HD-06 1/8” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
CM3HD-08 1/4” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ CM3PMS-M5 M5 3/2 2 ตําแหน่ง 0 ~ 1.0
CM3PMS-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PMS-08 1/4” 3/2 2 ตําแหน่ง มี Guard เล็ก 0 ~ 1.0
CM3PMX-M5 M5 3/2 2 ตําแหน่ง 0 ~ 1.0
CM3PMX-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PMX-08 1/4” 3/2 2 ตําแหน่ง รุ่นใหญ่มี Guard 0 ~ 1.0
