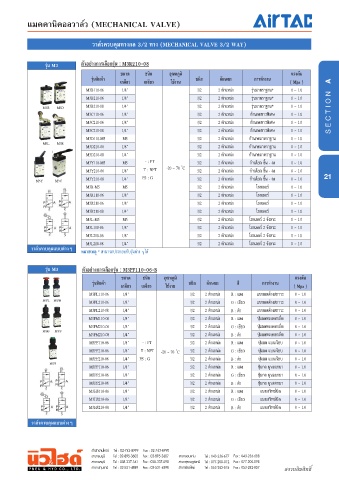

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น M3 ตัวอย่างการเลือกรุ่น : M3R210-08
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
เกลียว เกลียว ใช้งาน ( Mpa )
M3B110-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3B210-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3B M3D M3B210-08 1/4” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3C110-06 1/8” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3C210-06 1/8” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3C210-08 1/4” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3D110-M5 M5 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3L M3R
M3D210-06 1/8” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3D210-08 1/4” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3Y110-M5 M5 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M3Y210-06 1/8” -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M3Y M3C M3Y210-08 1/4” 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0 21
M3R-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R110-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R210-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R210-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3L-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L110-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L210-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L210-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ
หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้

รุ่น M3 ตัวอย่างการเลือกรุ่น : M3PF110-06-B
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ สี การทำางาน
เกลียว เกลียว ใช้งาน ( Mpa )
M3PL110-06 1/8” 3/2 2 ตําแหน่ง R : แดง แบบกดค้างสภาวะ 0 ~ 1.0
M3PL M3PM M3PL210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบกดค้างสภาวะ 0 ~ 1.0
M3PL210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบกดค้างสภาวะ 0 ~ 1.0
M3PM110-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M3PM210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M3HS M3PF
M3PM210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M3PF110-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PF210-06 1/8” -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PF210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PP
M3PP110-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
M3PP210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0
M3PP210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด นูนออกมา 0 ~ 1.0
M3HS110-06 1/8” 3/2 2 ตําแหน่ง R : แดง แบบสวิทซ์บิด 0 ~ 1.0
M3HS210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบสวิทซ์บิด 0 ~ 1.0
M3HS210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0

วาล์วควบคุมแบบต่างๆ
