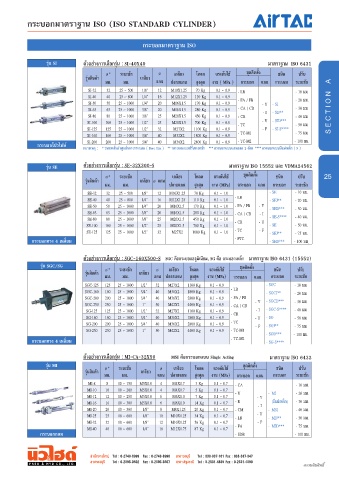

กระบอกมาตรา าน ISO (ISO STANDARD CYLINDER)



                                                   กระบอกมาตรา าน ISO


                 รุ่น SI      ตัวอย่างการเลือกรุ่น : SI-40X40                                  มาตรา าน  ISO 6431
                                      Ø *  ระยะชัก       Ø    เกลียว  โหลด   แรงดันใช้  ชุดติดตั้ง  ชนิด  ปรับ
                               รุ่นสินค้า         เกลียว
                                      มม.   มม.         แกน  ปลายแกน  สูงสุด  งาน ( MPa )  กระบอก  แกน  กระบอก  ระยะชัก  A
                                SI-32  32  25 ~ 500  1/8”  12  M10X1.25  70 Kg  0.1 ~ 0.9   - LB         - 10 มม.
                                SI-40  40  25 ~ 800  1/4”  16  M12X1.25  110 Kg  0.1 ~ 0.9   - FA / FB   - 20 มม.
                                SI-50  50  25 ~ 1000  1/4”  20  M16X1.5  170 Kg  0.1 ~ 0.9   - Y - SI
                                SI-63  63  25 ~ 1000  3/8”  20  M16X1.5  280 Kg  0.1 ~ 0.9  - CA / CB  - I - SIJ**  - 30 มม.
                                SI-80  80  25 ~ 1000  3/8”  25  M20X1.5  450 Kg  0.1 ~ 0.9  - CR         - 40 มม.    S E C T I O N
                                SI-100  100  25 ~ 1000  1/2”  25  M20X1.5  700 Kg  0.1 ~ 0.9  - TC  -   - SID***  - 50 มม.
                                SI-125  125  25 ~ 1000  1/2”  32  M27X2  1100 Kg  0.1 ~ 0.9  - F - SI-S****
                                SI-160  160  25 ~ 1000  3/4”  40  M32X2  1800 Kg  0.1 ~ 0.9  - TC-M1     - 75 มม.
                                                                                     - TC-M2
                                                                                                         - 100 มม.
                                                                             0.1 ~ 0.9
                                SI-200
                                           25 ~ 1000
                                                        40
                                                   3/4”
                                                                     2800 Kg
                                      200
                                                              M36X2
              กระบอกโปรไฟล์   หมายเหตุ :  * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e )   ** กระบอกแบบปรับระยะชัก   *** กระบอกแบบแกนออก 2 ด้าน  **** กระบอกแบบมีแม่เหล็ก ( S )

                 รุ่น SE      ตัวอย่างการเลือกรุ่น : SE-32X300-S                 มาตรา าน ISO 15552 และ VDMA24562
                                      Ø *  ระยะชัก            เกลียว  โหลด  แรงดันใช้  ชุดติดตั้ง  ชนิด   ปรับ     25
                               รุ่นสินค้า         เกลียว  Ø  แกน
                                      มม.   มม.             ปลายแกน  สูงสุด   งาน (MPa)  กระบอก  แกน  กระบอก  ระยะชัก
                                SE-32  32  25 ~ 500  1/8”  12  M10X1.25  70 Kg  0.1 ~ 1.0       - SE     - 10 มม.
                                SE-40  40  25 ~ 800  1/4”  16  M12X1.25  110 Kg  0.1 ~ 1.0  - LB  - SEJ**  - 20 มม.
                                SE-50  50  25 ~ 1000  1/4”  20  M16X1.5  170 Kg  0.1 ~ 1.0  - FA / FB  - Y  - SED***  - 30 มม.
                                SE-63  63  25 ~ 1000  3/8”  20  M16X1.5  280 Kg  0.1 ~ 1.0  - CA / CB  - I
                                SE-80  80  25 ~ 1000  3/8”  25  M20X1.5  450 Kg  0.1 ~ 1.0  - CR  -    - SE-S****  - 40 มม.
                               SE-100  100  25 ~ 1000  1/2”  25  M20X1.5  700 Kg  0.1 ~ 1.0     - SE     - 50 มม.
                               SE-125  125  25 ~ 1000  1/2”  32  M27X2  1000 Kg  0.1 ~ 1.0  - TC  - F  - SEJ**  - 75 มม.
            กระบอกทรง 4 เหลี่ยม                                                     - FTC       - SED***  - 100 มม .

                              ตัวอย่างการเลือกรุ่น : SGC-160X500-S   SGC คือกระบอกอลูมิเนียม, SG คือ กระบอกเหล็ก  มาตรา าน ISO 6431 (15552)
               รุ่น SGC/SG                                                           ชุดติดตั้ง
                               รุ่นสินค้า  Ø *  ระยะชัก  เกลียว  Ø  เกลียว  โหลด  แรงดันใช้      ชนิด    ปรับ
                                      มม.   มม.        แกน ปลายแกน  สูงสุด   งาน (MPa)  กระบอก  แกน  กระบอก  ระยะชัก
                               SGC-125 125  25 ~ 1000  1/2”  32  M27X2  1100 Kg  0.1 ~ 0.9     - SGC    - 10 มม.
                               SGC-160 160  25 ~ 1000  3/4”  40  M36X2  1800 Kg  0.1 ~ 0.9   - LB  - SGCJ**  - 20 มม.
                               SGC-200 200  25 ~ 1000  3/4”  40  M36X2  2800 Kg  0.1 ~ 0.9  - FA / FB  - Y - SGCD***  - 30 มม.
                               SGC-250 250  25 ~ 1000  1”  50  M42X2  4400 Kg  0.1 ~ 0.9  - CA / CB
                               SG-125  125  25 ~ 1000  1/2”  32  M27X2  1100 Kg  0.1 ~ 0.9  - CR  - I - SGC-S****  - 40 มม.
                               SG-160  160  25 ~ 1000  3/4”  40  M36X2  1800 Kg  0.1 ~ 0.9  -   - SG    - 50 มม.
                               SG-200  200  25 ~ 1000  3/4”  40  M36X2  2800 Kg  0.1 ~ 0.9  - TC  - F - SGJ**  - 75 มม.
                               SG-250  250  25 ~ 1000  1”  50  M42X2  4400 Kg  0.1 ~ 0.9  - TC-M1  - SGD***  - 100 มม.
            กระบอกทรง 4 เหลี่ยม                                                   - TC-M2      - SG-S****

                              ตัวอย่างการเลือกรุ่น : MI-CA-32X50        MSI คือกระบอกแบบ Single Ac ing  มาตรา าน ISO 6432
                 รุ่น MI              Ø *  ระยะชัก            เกลียว  โหลด  แรงดันใช้  ชุดติดตั้ง  ชนิด   ปรับ
                               รุ่นสินค้า         เกลียว  Ø
                                      มม.   มม.         แกน ปลายแกน  สูงสุด  งาน (MPa) กระบอก แกน  กระบอก  ระยะชัก
                                MI-8  8    10 ~ 150  M5X0.8  4  M4X0.7  3 Kg  0.1 ~ 0.7   - CA           - 10 มม.
                                MI-10  10  10 ~ 200  M5X0.8  4  M4X0.7  5 Kg  0.1 ~ 0.7   -    - MI      - 20 มม.
                                MI-12  12  10 ~ 250  M5X0.8  6  M6X1.0  7 Kg  0.1 ~ 0.7    - Y
                                MI-16  16  10 ~ 300  M5X0.8  6  M6X1.0  14 Kg  0.1 ~ 0.7  - R  - I    (มีแม่เหล็ก)  - 30 มม.
                                MI-20  20  10 ~ 500  1/8”  8  M8X1.25  20 Kg  0.1 ~ 0.7  - CM  - MSI     - 40 มม.
                                MI-25  25  10 ~ 600  1/8”  10  M10X1.25  34 Kg  0.1 ~ 0.7  - LB  -    - MIJ**  - 50 มม.
                                MI-32  32  10 ~ 600  1/8”  12  M10X1.25  56 Kg  0.1 ~ 0.7  - F
                                MI-40  40  10 ~ 600  1/4”  16  M12X1.75  87 Kg  0.1 ~ 0.7  - FA   - MID***  - 75 มม.
               กระบอกกลม                                                            - SDB                - 100 มม.
