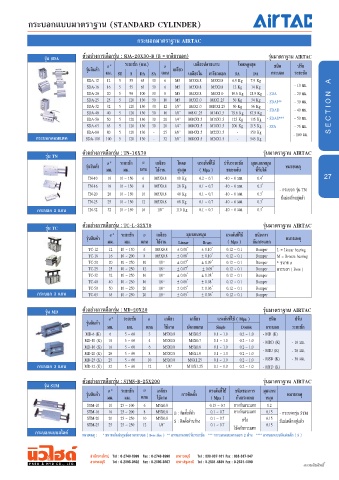

Page 27 - PNEU&HYD CATALOG Vol.2
P. 27

กระบอกแบบมาตรา าน (STANDARD CYLINDER)


                                                 กระบอกมาตรา าน AIRTAC


                 รุ่น SDA     ตัวอย่างการเลือกรุ่น : SDA-20X30-B (B   เกลียวนอก)               รุ่นมาตรา าน AIRTAC
                                       Ø Ø*  ระยะชัก (มม.)  Ø        เกลียวปลายแกน   โหลดสูงสุด  ชนิด    ปรับ
                               รุ่นสินค้า                     เกลียว
                                      มม. ST   S  DA SA   แกน      เกลียวใน เกลียวนอก  SA  DA   กระบอก  ระยะชัก
                                SDA-12  12  5  55  65  30  6   M5   M3X0.8  M5X0.8  6.9 Kg  7.9 Kg                   A
                                SDA-16  16  5  55  65  30  6   M5   M3X0.8  M5X0.8  12 Kg  14 Kg        - 10 มม.
                                SDA-20  20  5  90 100 30   8   M5   M4X0.8  M6X1.0  19.6 Kg  21.9 Kg  - SDA  - 20 มม.
                                SDA-25  25  5  120 130 30  10  M5   M5X1.0  M8X1.25  30 Kg  34 Kg  - SDAJ**  - 30 มม.
                                SDA-32  32  5  120 130 30  12  1/8”  M6X1.0  M10X1.25  50 Kg  56 Kg
                                SDA-40  40  5  120 130 30  16  1/8”  M8X1.25  M14X1.5  79.6 Kg 87.9 Kg  - SDAD  - 40 มม.  S E C T I O N
                                SDA-50  50  5  120 130 30  20  1/4”  M10X1.5  M18X1.5  125 Kg  135 Kg  - SDAS***  - 50 มม.
                                SDA-63  63  5  120 130 30  20  1/4”  M10X1.5  M18X1.5  200 Kg  215 Kg  - SSA  - 75 มม.
                                SDA-80  80  5  120 130  -  25  3/8”  M14X1.5  M22X1.5  -  350 Kg        - 100 มม.
              กระบอกคอมแพค     SDA-100 100  5  120 130  -  32  3/8”  M18X1.5  M26X1.5  -  545 Kg

                              ตัวอย่างการเลือกรุ่น : TN-16X70                                 รุ่นมาตรา าน AIRTAC
                 รุ่น TN
                                       Ø *  ระยะชัก  Ø   เกลียว  โหลด  แรงดันที่ใช้  ปรับระยะชัก  มุมแกนหมุน
                               รุ่นสินค้า                                                            หมายเหตุ
                                      มม.   มม.   แกน   ใช้งาน  สูงสุด  ( Mpa )  ขณะกลับ   ที่รับได้
                                TN-10  10  10 ~ 150  6  M5X0.8  10 Kg  0.2 ~ 0.7  -10 ~ 0 มม.  0.4 ํ °             27
                                TN-16  16  10 ~ 150  8  M5X0.8  28 Kg  0.1 ~ 0.7  -10 ~ 0 มม.  0.3 ํ °  - กระบอก รุ่น TN
                                TN-20  20  10 ~ 150  10  M5X0.8  40 Kg  0.1 ~ 0.7  -10 ~ 0 มม.  0.3 ํ °
                                TN-25  25  10 ~ 150  12  M5X0.8  68 Kg  0.1 ~ 0.7  -10 ~ 0 มม.  0.3 ํ °  มีแม่เหล็กอยู่แล้ว
              กระบอก 2 แกน      TN-32  32  10 ~ 150  16  1/8”  110 Kg  0.1 ~ 0.7  -10 ~ 0 มม.  0.3 ํ °

                              ตัวอย่างการเลือกรุ่น : TC-L-32X70                               รุ่นมาตรา าน AIRTAC
                 รุ่น TC
                                         Ø *  ระยะชัก  Ø   เกลียว  มุมแกนหมุน   แรงดันที่ใช้  ชนิดการ
                               รุ่นสินค้า                                                            หมายเหตุ
                                       มม.   มม.  แกน   ใช้งาน   Linear  Brass   ( Mpa )  กันกระแทก
                                TC-12  12  10 ~ 150  6  M5X0.8  ± +± 0.08 ํ °  ± +± 0.10 ํ °  0.12 ~ 0.1  Bumper  L = Linear bearing
                                TC-16  16  10 ~ 200  8  M5X0.8  ± +± 0.08 ํ °  ± +± 0.10 ํ °  0.12 ~ 0.1  Bumper  M = Bronze bearing
                                TC-20  20  10 ~ 250  10  1/8”  ± +± 0.07 ํ °  ± +± 0.09 ํ °  0.12 ~ 0.1  Bumper    ขนาด Ø
                                TC-25  25  10 ~ 250  12  1/8”  ± +± 0.07 ํ °  ± +± 0.09 ํ°  0.12 ~ 0.1  Bumper  กระบอก ( Bore )
                                TC-32  32  10 ~ 250  16  1/8”  ± +± 0.06 ํ °  ± +± 0.08 ํ °  0.12 ~ 0.1  Bumper
                                TC-40  40  10 ~ 250  16  1/8”  ± +± 0.06 ํ °  ± +± 0.08 ํ °  0.12 ~ 0.1  Bumper
                                TC-50  50  10 ~ 250  20  1/8”  ± +± 0.05 ํ °  ± +± 0.06 ํ °  0.12 ~ 0.1  Bumper
              กระบอก 3 แกน      TC-63  63  10 ~ 250  20  1/8”  ± +± 0.05 ํ °  ± +± 0.06 ํ °  0.12 ~ 0.1  Bumper

                 รุ่น MD      ตัวอย่างการเลือกรุ่น : MD-20X20                                 รุ่นมาตรา าน AIRTAC
                                       Ø Ø Ø*  ระยะชัก  Ø  Ø  เกลียว  เกลียว  แรงดันที่ใช้ ( Mpa )  ชนิด  ปรับ
                               รุ่นสินค้า
                                       มม.    มม.   แกน    ใช้งาน  ปลายแกน   Single   Dou le  กระบอก    ระยะชัก
                               MD-6 (K)  6   5 ~ 60  3    M5X0.8   M3X0.5   0.1 ~ 1.0  0.2 ~ 1.0  - MD (K)
                               MD-10 (K)  10  5 ~ 60  4   M5X0.8   M4X0.7   0.1 ~ 1.0  0.2 ~ 1.0  - MDD (K)  - 10 มม.
                               MD-16 (K)  16  5 ~ 60  6   M5X0.8   M5X0.8   0.1 ~ 1.0  0.2 ~ 1.0
                               MD-20 (K)  20  5 ~ 60  8   M5X0.8   M6X1.0   0.1 ~ 1.0  0.2 ~ 1.0  - MDJ (K)  - 20 มม.
                               MD-25 (K)  25  5 ~ 60  10  M5X0.8   M8X1.25  0.1 ~ 1.0  0.2 ~ 1.0  - MSD (K)  - 30 มม.
              กระบอก 3 แกน     MD-32 (K)  32  5 ~ 60  12   1/8”    M10X1.25  0.1 ~ 1.0  0.2 ~ 1.0  - MTD (K)

                              ตัวอย่างการเลือกรุ่น : STMS-B-25X200                           รุ่นมาตรา าน AIRTAC
                 รุ่น STM
                               รุ่นสินค้า  Ø *  ระยะชัก  Ø  เกลียว  การติดตั้ง  แรงดันที่ใช้  ชนิดของการ  มุมแกน  หมายเหตุ
                                       มม.   มม.   แกน  ใช้งาน             ( Mpa )  กันกระแทก  หมุน
                                STM-10  10  25 ~ 100  6  M5X0.8            0.15 ~ 0.7  ยางกันกระแทก  ± 0.2 °
                                STM-16  16  25 ~ 200  8  M5X0.8  B : ติดตั้งที่ตัว  0.1 ~ 0.7  ยางกันกระแทก  ± 0.15 °  - กระบอกรุ่น STM
                                STM-20  20  25 ~ 250  10  M5X0.8  S : ติดตั้งด้านข้าง  0.1 ~ 0.7  หรือ  ± 0.15 °  มีแม่เหล็กอยู่แล้ว
                                STM-25  25  25 ~ 250  12  1/8”             0.1 ~ 0.7          ± 0.15 °
                                                                                    ช้คกันกระแทก
             กระบอกแบบสไลด์   หมายเหตุ :  * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e )  ** กระบอกแบบปรับระยะชัก   *** กระบอกแบบแกนออก 2 ด้าน   **** กระบอกแบบมีแม่เหล็ก ( S )



                                 สำ�นักง�นใหญ่   Tel : 0-2743-8999  Fax : 0-2743-8990  ส�ข�ชลบุรี   Tel : 038-337-161 Fax : 038-337-047
                                 ส�ข�ธนบุรี   Tel : 0-2895-3602  Fax : 0-2895-3607  ส�ข�ปทุมธ�นี  Tel : 0-2531-4889 Fax : 0-2531-4890
