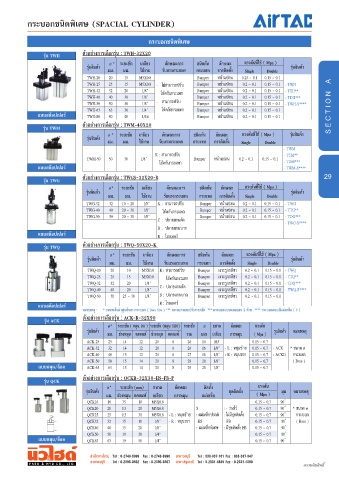

Page 29 - PNEU&HYD CATALOG Vol.2
P. 29

กระบอกชนิดพิเศษ (SPACIAL CYLINDER)


                                                     กระบอกชนิดพิเศษ

                รุ่น TWH      ตัวอย่างการเลือกรุ่น : TWH-32X20
                                        Ø  * ระยะชัก  เกลียว  ลักษณะการ  ชนิดกัน  ลักษณะ  แรงดันที่ใช้ ( Mpa )
                                รุ่นสินค้า                                                             รุ่นสินค้า
                                       มม.  มม.   ใช้งาน  รับแรงกระแทก  กระแทก  การติดตั้ง  Single  Dou le
                                TWH-20  20   15   M5X0.8              Bumper  หน้าแปลน  0.25 ~ 0.1  0.15 ~ 0.1
                                TWH-25  25   15   M5X0.8  -   ไม่สามารถปรับ  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TWH  A
                                TWH-32  32   20    1/8”      ช้คกันกระแทก  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TTH**
                                TWH-40  40   30    1/8”               Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TDH***
                                TWH-50  50   30    1/8”  -  สามารถปรับ  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TWH-S****
                                TWH-63  63   30    1/4”      ช้คกันกระแทก  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1
              แบบสต๊อปเปอร์     TWH-80  80   40    1/4อ               Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1        S E C T I O N
                              ตัวอย่างการเลือกรุ่น : TWM-40X20
                รุ่น TWM
                                       Ø  * ระยะชัก เกลียว  ลักษณะการ  ชนิดกัน  ลักษณะ  แรงดันที่ใช้ ( Mpa )  รุ่นสินค้า
                                รุ่นสินค้า
                                       มม.  มม.   ใช้งาน  รับแรงกระแทก  กระแทก  การติดตั้ง  Single  Dou le
                                                                                                     - TWM
                                                       K : สามารถปรับ                                - TTM**
                                TWM-50  50   30   1/8”      ช้คกันกระแทก  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1  - TDM***
              แบบสต๊อปเปอร์                                                                          - TWM-S****

                รุ่น TWG      ตัวอย่างการเลือกรุ่น : TWGS-32X20-B                                                  29
                                       Ø *  ระยะชัก  เกลียว  ลักษณะการ  ชนิดกัน  ลักษณะ  แรงดันที่ใช้ ( Mpa )
                               รุ่นสินค้า                                                              รุ่นสินค้า
                                       มม.   มม.   ใช้งาน  รับแรงกระแทก  กระแทก  การติดตั้ง  Single  Dou le
                               TWG-32  32   10 ~ 20  1/8”  K : สามารถปรับ  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TWG
                               TWG-40  40   20 ~ 30  1/8”       ช้คกันกระแทก  Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TTG**
                               TWG-50  50   20 ~ 30  1/8”              Bumper  หน้าแปลน  0.2 ~ 0.1  0.15 ~ 0.1 - TDG***
                                                        C : ปลายแกนตัด                                - TWG-S****
                                                        B : ปลายแกนบาก
              แบบสต๊อปเปอร์                             R :  รลเลอร์

                รุ่น TWQ      ตัวอย่างการเลือกรุ่น : TWQ-50X20-K
                                        Ø Ø*  ระยะชัก  เกลียว  ลักษณะการ  ชนิดกัน  ลักษณะ  แรงดันที่ใช้ ( Mpa )
                                รุ่นสินค้า                                                             รุ่นสินค้า
                                       มม.   มม.   ใช้งาน  รับแรงกระแทก  กระแทก  การติดตั้ง  Single  Dou le
                                TWQ-20  20    10   M5X0.8 K : สามารถปรับ  Bumper  เ าะรู/เกลียว  0.2 ~ 0.1 0.15 ~ 0.1 - TWQ
                                TWQ-25  25    15   M5X0.8       ช้คกันกระแทก  Bumper  เ าะรู/เกลียว  0.2 ~ 0.1 0.15 ~ 0.1 - TTQ**
                                TWQ-32  32    20    1/8”  C : ปลายแกนตัด  Bumper  เ าะรู/เกลียว  0.2 ~ 0.1 0.15 ~ 0.1 - TDQ***
                                TWQ-40  40    20    1/8”               Bumper  เ าะรู/เกลียว  0.2 ~ 0.1 0.15 ~ 0.1 - TWQ-S****
                                TWQ-50  50  25 ~ 30  1/8”  B : ปลายแกนบาก  Bumper  เ าะรู/เกลียว  0.2 ~ 0.1 0.15 ~ 0.1
              แบบสต๊อปเปอร์                              R :  รลเลอร์
                              หมายเหตุ :  * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e ) *** กระบอกแบบปรับระยะชัก  *** กระบอกแบบแกนออก 2 ด้าน  **** กระบอกแบบมีแม่เหล็ก ( S )
                 รุ่น ACK     ตัวอย่างการเลือกรุ่น : ACK-R-32X90
                                       Ø Ø* ระยะชัก ( หมุน 90° ) ระยะชัก (หมุน 180°) ระยะชัก  Ø Ø  ขนาด  ลักษณะ  แรงดัน
                                รุ่นสินค้า  มม. ช่วงหมุน แคลมพ์ ช่วงหมุน แคลมพ์  รวม  แกน เกลียว  การหมุน  ( Mpa )  รุนสินค้า  หมายเหตุ
                                ACK-25  25  14    12    20    6    26   14  M5            0.15 ~ 0.7
                                ACK-32  32  14    12    20    6    26   16  1/8” - L : หมุนซ้าย 0.15 ~ 0.7 - ACK    ขนาด Ø Ø
                                ACK-40  40  15    12    21    6    27   16  1/8” - R : หมุนขวา 0.15 ~ 0.7 - ACKD   กระบอก
                                ACK-50  50  15    14    21    8    29   20  1/8”          0.15 ~ 0.7     ( Bore )
              แบบหมุน/ล็อค      ACK-63  63  15    14    21    8    29   20  1/8”          0.15 ~ 0.7
                              ตัวอย่างการเลือกรุ่น : QCKR-32X30-HS-FB-P
                รุ่น QCK
                                       Ø Ø*  ระยะชัก (mm)  ขนาด  ลักษณะ  ติดตั้ง            แรงดัน
                               รุ่นสินค้า                                        ชุดติดตั้ง         มุม  หมายเหตุ
                                      มม. ช่วงหมุน แคลมพ์  เกลียว  การหมุน  แม่เหล็ก       ( Mpa )
                                QCK16  16   75    10  M5X0.8                               0.15 ~ 0.7  90 ํ° °
                                QCK20  20   9.5   20  M5X0.8          S         : - ว่างไว้   0.15 ~ 0.7  90 ํ° °    ขนาด Ø Ø
                                QCK25  25   9.5   30  M5X0.8 - L : หมุนซ้าย : แม่เหล็กปรกติ : ไม่มีชุดติดตั้ง  0.15 ~ 0.7  90 ํ° °    กระบอก
                                QCK32  32   15    10   1/8”  - R : หมุนขวา  HS    FB       0.15 ~ 0.7  90° ํ°    ( Bore )
                                QCK40  40   15    20   1/8”           : แม่เหล็ก ิเศ  : มีชุดติดตั้ง FB  0.15 ~ 0.7  90° ํ°
                                QCK50  50   19    30   1/4”                                0.15 ~ 0.7  90° ํ°
              แบบหมุน/ล็อค      QCK63  63   19    50   1/4”                                0.15 ~ 0.7  90 ํ° °
