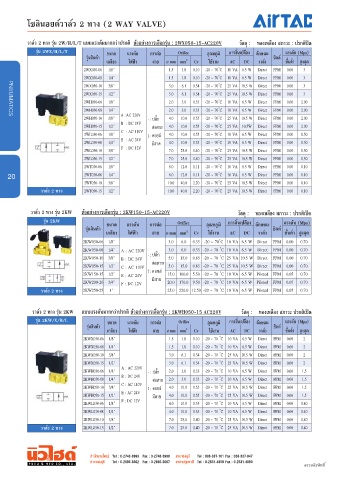

Page 20 - PNEU&HYD CATALOG Vol.2
P. 20

โซลินอยด์วาล์ว 2 ทาง (2 WAY VALVE)


           วาล์ว 2 ทาง รุ่น 2W/H/L/T แบบแรงดันมากกว่าปรกติ  ตัวอย่างการเลือกรุ่น : 2WX050-15-AC220V  วัสดุ :    ทองเหลือง สภาวะ : ปรกติปิด
              รุ่น 2WX/H/L/T           ขนาด   แรงดัน  การต่อ    Oriffiifice  อุณหภูมิ  การสิ้นเปลือง ลักษณะ  แรงดัน (Mpa)
                               รุ่นสินค้า                                                        ซิลด์
                                                                  2
                                      เกลียว  ไฟฟ้า    สาย  Ø mm mm   Cv  ใช้งาน  AC   DC   วาล์ว    ขั้นตํ่า สูงสุด

                               2WX030-06 1/8”               1.5  1.8  0.10 -20 ~ 70 °ํC 10 VA 6.5 W Direct  FPM 0.00  3
                               2WX030-08 1/4”               1.5  1.8  0.10 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  3
                               2WX050-10 3/8”               3.0  6.1  0.34 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  3
                               2WX050-15 1/2”               3.0  6.1  0.34 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  3
                               2WH030-06 1/8”               2.0  3.0  0.33 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  2.00
                               2WH030-08 1/4”               2.0  3.0  0.33 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  2.00
                               2WH050-10 3/8”  A : AC 220V  - : ปลั๊ก  4.0  10.0 0.55 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  2.00
    PNEUMATICS
                               2WH050-15 1/2”  B  : DC 24V     ต่อสาย  4.0  10.0 0.55 -20 ~ 70 °°ํC 25 VA 10.5W Direct  FPM 0.00  2.00
                               2WL030-06 1/8”  C  : AC 110V  I : คอยล์  4.0  10.0 0.55 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  0.50
                               2WL030-08 1/4”  E  : AC 24V     มีสาย  4.0  10.0 0.55 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  0.50
                               2WL050-10 3/8”  F  : DC 12V  7.0  25.0 1.40 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  0.50
                               2WL050-15 1/2”               7.0  25.0 1.40 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  0.50
                               2WT030-06 1/8”               6.0  12.0 1.11 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  0.10
    20                         2WT030-08 1/4”               6.0  12.0 1.11 -20 ~ 70 °°ํC 10 VA 6.5 W Direct  FPM 0.00  0.10
                               2WT050-10 3/8”               10.0 40.0 2.20 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  0.10
               วาล์ว 2 ทาง     2WT050-15 1/2”               10.0 40.0 2.20 -20 ~ 70 °°ํC 25 VA 10.5 W Direct  FPM 0.00  0.10



             วาล์ว 2 ทาง รุ่น 2KW      ตัวอย่างการเลือกรุ่น : 2KW150-15-AC220V       วัสดุ :    ทองเหลือง สภาวะ : ปรกติเปิด
                รุ่น 2KW              ขนาด    แรงดัน  การต่อ   Orififfiice  อุณหภูมิ  การสิ้นเปลือง  ลักษณะ  แรงดัน (Mpa)
                               รุ่นสินค้า                                                        ซิลด์
                                                                  2
                                      เกลียว  ไฟฟ้า   สาย  Ø mm mm   Cv   ใช้งาน  AC   DC   วาล์ว    ขั้นตํ่า สูงสุด
                              2KW030-06 1/8”                3.0  6.0 0.33 -20 ~ 70  ํ°C 10 VA 6.5 W Direct  FPM 0.00  0.70
                              2KW030-08 1/4”  A : AC 220V   3.0  6.0 0.33 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  0.70
                              2KW050-10 3/8”  B : DC 24V  - : ปลั๊ก  5.0 15.0 0.83 -20 ~ 70   ํ°C 25 VA 10.5 W Direct  FPM 0.00  0.70
                              2KW050-15 1/2”  C : AC 110V    ต่อสาย  5.0 15.0 0.83 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  0.70
                              2KW150-15 1/2”  E : AC 24V  I : คอยล์  15.0 100.0 5.50 -20 ~ 70 °  ํ°C 10 VA 6.5 W Piloted FPM 0.05  0.70
                              2KW200-20 3/4”  F : DC 12V    มีสาย  20.0 170.0 9.50 -20 ~ 70   ํ°C 10 VA 6.5 W Piloted FPM 0.05  0.70
               วาล์ว 2 ทาง    2KW250-25 1”                  25.0 220.0 12.50 -20 ~ 70   ํ°C 10 VA 6.5 W Piloted FPM 0.05  0.70


              วาล์ว 2 ทาง รุ่น 2KW     แบบแรงดันมากกว่าปรกติ ตัวอย่างการเลือกรุ่น : 2KWH050-15 AC220V   วัสดุ :    ทองเหลือง สภาวะ ปรกติเปิด
              รุ่น 2KW/X/H/L           ขนาด   แรงดัน  การต่อ    Orififfiice  อุณหภูมิ  การสิ้นเปลือง ลักษณะ  แรงดัน (Mpa)
                                รุ่นสินค้า                                                       ซิลด์
                                       เกลียว  ไฟฟ้า   สาย  Ø mm mm   Cv  ใช้งาน  AC   DC   วาล์ว    ขั้นตํ่า สูงสุด
                                                                  2
                              2KWX030-06 1/8”               1.5  1.8  0.10 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  2
                              2KWX030-08 1/4”               1.5  1.8  0.10 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  2
                              2KWX050-10 3/8”               3.0  6.1  0.34 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  2
                              2KWX050-15 1/2”               3.0  6.1  0.34 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  2
                              2KWH030-06 1/8”  A : AC 220V  - : ปลั๊ก  2.0  3.0  0.33 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  1.5
                              2KWH030-08 1/4”  B : DC 24V    ต่อสาย  2.0  3.0  0.33 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  1.5
                              2KWH050-10 3/8”  C : AC 110V  I : คอยล์  4.0  10.0 0.55 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  1.5
                              2KWH050-15 1/2”  E : AC 24V    มีสาย  4.0  10.0 0.55 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  1.5
                              2KWL030-06 1/8”  F : DC 12V   4.0  10.0 0.55 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  0.40
                              2KWL030-08 1/4”               4.0  10.0 0.55 -20 ~ 70 °  ํ°C 10 VA 6.5 W Direct  FPM 0.00  0.40
                              2KWL050-10 3/8”               7.0  25.0 1.40 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  0.40
               วาล์ว 2 ทาง    2KWL050-15 1/2”               7.0  25.0 1.40 -20 ~ 70 °  ํ°C 25 VA 10.5 W Direct  FPM 0.00  0.40
