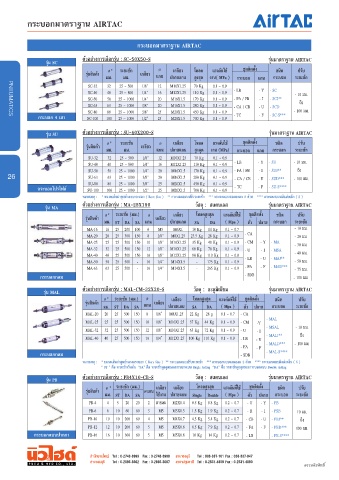

Page 26 - PNEU&HYD CATALOG Vol.2
P. 26
กระบอกมาตรา าน AIRTAC
กระบอกมาตรา าน AIRTAC
ตัวอย่างการเลือกรุ่น : SC-50X50-S รุ่นมาตรา าน AIRTAC
รุ่น SC
Ø * ระยะชัก Ø เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. มม. แกน ปลายแกน สูงสุด งาน( MPa ) กระบอก แกน กระบอก ระยะชัก
SC-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 0.9
SC-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 0.9 - LB - Y - SC - 10 มม.
SC-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 0.9 - FA / FB - I - SCJ**
SC-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 0.9 - CA / CB - - SCD ถึง
SC-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 0.9 - 100 มม.
กระบอก 4 เสา SC-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 0.9 - TC - F - SC-S***
PNEUMATICS
รุ่น SU ตัวอย่างการเลือกรุ่น : SU-40X200-S รุ่นมาตรา าน AIRTAC
Ø * ระยะชัก Ø เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. มม. แกน ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก
S -32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 0.9
S -40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 0.9 - LB - Y - S - 10 มม.
S -50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 0.9 - FA / FB - I - S ถึง
26 S -63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 0.9 - CA / CB - - S D - 100 มม.
S -80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 0.9
กระบอกโปรไฟล์ S -100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 0.9 - TC - F - S -S
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )
ตัวอย่างการเลือกรุ่น : MA-25X150 วัสดุ : สแตนเลส รุ่นมาตรา าน AIRTAC
รุ่น MA
Ø * ระยะชัก (มม.) Ø เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. ST DA SA แกน ปลายแกน SA DA ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
MA-16 16 25 200 100 6 M5 M6X1 10 Kg 14 Kg 0.1 ~ 0.7 - 10 มม.
MA-20 20 25 300 150 8 1/8” M8X1.25 23.5 Kg 28 Kg 0.1 ~ 0.9 - CA - 20 มม.
MA-25 25 25 500 150 10 1/8” M10X1.25 35 Kg 40 Kg 0.1 ~ 0.9 - CM - Y - MA - 30 มม.
MA-32 32 25 500 150 12 1/8” M10X1.25 60 Kg 70 Kg 0.1 ~ 0.9 - - I - MSA
MA-40 40 25 500 150 16 1/8” M12X1.25 90 Kg 110 Kg 0.1 ~ 0.9 - LB - - MAJ** - 40 มม.
MA-50 50 25 500 - 16 1/4” M14X1.5 - 175 Kg 0.1 ~ 0.9 - 50 มม.
MA-63 63 25 500 - 16 1/4” M14X1.5 - 265 Kg 0.1 ~ 0.9 - FA - F - MAD*** - 75 มม.
กระบอกกลม - SDB - 100 มม.
ตัวอย่างการเลือกรุ่น : MAL-CM-32X20-S วัสดุ : อะลูมิเนียม รุ่นมาตรา าน AIRTAC
รุ่น MAL
Ø * ระยะชัก (มม.) Ø เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. ST DA SA แกน ปลายแกน SA DA ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
MAL-20 20 25 300 150 8 1/8” M8X1.25 22 Kg 28 g 0.1 ~ 0.7 - CA
MAL-25 25 25 500 150 10 1/8” M10X1.25 37 Kg 44 Kg 0.1 ~ 0.9 - CM -Y - MAL
MAL-32 32 25 500 150 12 1/8” M10X1.25 63 Kg 72 Kg 0.1 ~ 0.9 - - I - MSAL - 10 มม.
MAL-40 40 25 500 150 16 1/4” M12X1.25 100 Kg 110 Kg 0.1 ~ 0.9 - LB - - MALJ** ถึง
- FA - F - MALD*** - 100 มม.
กระบอกกลม - SDB - MAL-S****
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )
ST คือ ระยะชักเริ่มต้น SA คือ ระยะชักสูงสุดของกระบอกแบบ Single Ac ing DA คือ ระยะชักสูงสุดของกระบอกแบบ Dou le Ac ing
รุ่น PB ตัวอย่างการเลือกรุ่น : PB4X10-CB-S วัสดุ : สแตนเลส รุ่นมาตรา าน AIRTAC
Ø * ระยะชัก (มม.) เกลียว เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า Ø แกน
มม. ST DA SA ใช้งาน ปลายแกน Single Dou le ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
PB-4 4 5 20 20 2 สายลม M2X0.4 0.5 Kg 0.8 Kg 0.2 ~ 0.7 - - Y - PB
PB-6 6 10 60 60 3 M5 M3X0.5 1.5 Kg 1.9 Kg 0.2 ~ 0.7 - R - I - PSB 10 มม.
PB-10 10 10 200 60 4 M5 M4X0.7 4.5 Kg 5.4 Kg 0.2 ~ 0.7 - CB - - PBJ** ถึง
PB-12 12 10 200 60 5 M5 M5X0.8 6.5 Kg 7.9 Kg 0.2 ~ 0.7 - FA - F - PBD*** 100 มม.
กระบอกแบบปากกา PB-16 16 10 300 60 5 M5 M5X0.8 10 Kg 14 Kg 0.2 ~ 0.7 - LB - PB-S****
