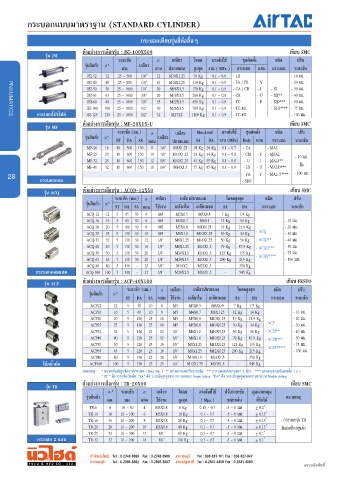

Page 28 - PNEU&HYD CATALOG Vol.2
P. 28

กระบอกแบบมาตรา าน (STANDARD CYLINDER)


                                                  กระบอกเทียบรุ่นยี่ห้ออื่นๆ
                              ตัวอย่างการเลือกรุ่น : JSI-100X500                                                                                    เทียบ SMC
                 รุ่น JSI
                                           ระยะชัก      ØØ   เกลียว  โหลด  แรงดันใช้  ชุดติดตั้ง  ชนิด   ปรับ
                               รุ่นสินค้า  Ø Ø*  มม.  เกลียว  แกน ปลายแกน  สูงสุด  งาน ( MPa )  กระบอก  แกน  กระบอก  ระยะชัก

                                JSI-32  32  25 ~ 500  1/8”  12  M10X1.25  70 Kg  0.1 ~ 0.9  - LB       - 10 มม.
                                JSI-40  40  25 ~ 800  1/4”  16  M14X1.25  110 Kg  0.1 ~ 0.9  - FA / FB  - Y  - 20 มม.
                                JSI-50  50  25 ~ 1000  1/4”  20  M18X1.5  170 Kg  0.1 ~ 0.9  - CA / CB  - I  - SI  - 30 มม.
                                JSI-63  63  25 ~ 1000  3/8”  20  M18X1.5  280 Kg  0.1 ~ 0.9  - CR  -    - SIJ**  - 40 มม.
                                JSI-80  80  25 ~ 1000  3/8”  25  M22X1.5  450 Kg  0.1 ~ 0.9  - TC  - F  - SID*** - 50 มม.
                               JSI-100  100  25 ~ 1000  1/2”  30  M26X1.5  700 Kg  0.1 ~ 0.9  - TC-M1  - SI-S**** - 75 มม.
              กระบอกโปรไฟล์    JSI-125  125  25 ~ 1000  1/2”  32  M27X2  1100 Kg  0.1 ~ 0.9  - TC-M2   - 100 มม.
    PNEUMATICS
                              ตัวอย่างการเลือกรุ่น : MF-20X15-U                                                                                    เทียบ SMC
                 รุ่น MF
                                          ระยะชัก (มม.)        เกลียว  Ma .Load  แรงดันใช้  ชุดติดตั้ง  ชนิด  ปรับ
                                                      Ø
                               รุ่นสินค้า  Ø Ø*  ST DA SA  แกน  เกลียว  ปลายแกน  SA  DA งาน (MPa) Body แกน  กระบอก  ระยะชัก
                                MF-20  16  10 500 150  8  1/8”  M8X1.25 18 Kg 20 Kg 0.1 ~ 0.7  - CA  - MAL
                                MF-25  20  10 600 150 10 1/8” M10X1.25 29 Kg 34 Kg 0.1 ~ 0.9  - CM - Y  - MSAL  - 10 มม.
                                MF-32  25  10 600 150 12 1/8” M10X1.25 45 Kg 55 Kg 0.1 ~ 0.9   -    - I - MALJ**
                                MF-40  32  10 600 150 16 1/4”  M14X1.5 75 Kg 85 Kg 0.1 ~ 0.9  - LB -   - MALD***  ถึง
                                                                                      - FA - F - MAL-S****  - 100 มม.
    28         กระบอกกลม                                                              - SDB

                รุ่น ACQ      ตัวอย่างการเลือกรุ่น : ACQD-12X50                                                                                    เทียบ SMC
                                         ระยะชัก (มม.)  Ø  เกลียว  เกลียวปลายแกน  โหลดสูงสุด  ชนิด      ปรับ
                               รุ่นสินค้า  Ø *  ST DA SA  แกน ใช้งาน  เกลียวใน  เกลียวนอก  SA  DA  กระบอก  ระยะชัก
                               ACQ-12 12  5  65 30  6    M5    M3X0.5  M5X0.8  7 Kg  7.9 Kg
                               ACQ-16 16  5  65 30  6    M5    M4X0.7  M6X1    12 Kg  14 Kg          - 10 มม.
                               ACQ-20 20  5 100 30  8    M5    M5X0.8  M8X1.25  19 Kg   21.9 Kg      - 20 มม.
                               ACQ-25 25  5 130 30 10    M5    M6X1.0  M10X1.25  30 Kg  34 Kg  - ACQ  - 30 มม.
                               ACQ-32 32  5 130 30 12   1/8”  M8X1.25  M14X1.25  50 Kg  56 Kg  - ACQJ**  - 40 มม.
                               ACQ-40 40  5 130 30 16   1/8”  M8X1.25  M14X1.5  79 Kg  87.9 Kg  - ACQD***  - 50 มม.
                               ACQ-50 50  5 130 30 20   1/4”  M10X1.5  M18X1.5  125 Kg  135 Kg       - 75 มม.
                               ACQ-63 63  5 130 30 20   1/4”  M10X1.5  M18X1.5  200 Kg  215 Kg  - ACQS****  - 100 มม.
                               ACQ-80 80  5 130 -   25  3/8”   M16X2  M22X1.5   -    350 Kg
              กระบอกคอมแพค     ACQ-100 100 5 130 -  32  3/8”  M20X2.5  M26X1.5  -    545 Kg
                 รุ่น ACP     ตัวอย่างการเลือกรุ่น : ACP-40X100                                       เทียบ FESTO
                                              ระยะชัก (มม.)  Ø  เกลียว  เกลียวปลายแกน  โหลดสูงสุด  ชนิด   ปรับ
                                รุ่นสินค้า  Ø Ø*
                                             ST DA SA    แกน ใช้งาน  เกลียวใน  เกลียวนอก  SA  DA  กระบอก  ระยะชัก
                                 ACP12   12   5  50  10   6   M5   M3X0.5  M6X1.0  7 Kg  7.9 Kg
                                 ACP16   16   5  60  10   8   M5   M4X0.7  M8X1.25  12 Kg  14 Kg        - 10 มม.
                                 ACP20   20   5  120 25  10   M5   M5X0.8  M10X1.25  19 Kg  21.9 Kg     - 20 มม.
                                 ACP25   25   5  120 25  10   M5   M5X0.8  M10X1.25  30 Kg  34 Kg  - ACP  - 30 มม.
                                 ACP32   32   5  120 25  12   1/8”  M6X1.0  M10X1.25  50 Kg  56 Kg  - ACPJ**  - 40 มม.
                                 ACP40   40   5  120 25  12   1/8”  M6X1.0  M10X1.25  79 Kg 87.9 Kg  - ACPD***  - 50 มม.
                                 ACP50   50   5  120 25  16   1/8”  M8X1.25  M12X1.25 125 Kg 135 Kg  - ACPS*****  - 75 มม.
                                 ACP63   63   5  120 25  16   1/8”  M8X1.25  M12X1.25 200 Kg 215 Kg     - 100 มม.
                                 ACP80   80   5  120 25  20   1/8”  M10X1.5  M16X1.5  -  350 Kg
                โช้คนํ้ามัน      ACP100  100  5  120 25  25   1/4”  M12X1.75  M20X1.5  -  545 Kg
                              หมายเหตุ :  * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Si e )  ** กระบอกแบบปรับระยะชัก   *** กระบอกแบบแกนออก 2 ด้าน   **** กระบอกแบบมีแม่เหล็ก ( S )
                                       ST   คือ ระยะชักเริ่มต้น   SA  คือ ระยะชักสูงสุดของกระบอกแบบ Single Ac ing   DA  คือ ระยะชักสูงสุดของกระบอกแบบ Dou le Ac ing
                              ตัวอย่างการเลือกรุ่น : TR-20X50                                          เทียบ SMC
                 รุ่น TR
                                        Ø  *  ระยะชัก  Ø   เกลียว  โหลด  แรงดันที่ใช้  ปรับระยะชัก  มุมแกนหมุน
                               รุ่นสินค้า  มม.  มม.  แกน  ใช้งาน  สูงสุด  ( Mpa )  ขณะกลับ  ที่รับได้  หมายเหตุ
                                TR-6   6    10 ~ 50  4  M5X0.8  6 Kg   0.15 ~ 0.7  -5 ~ 0 มม.  ± +  0.2 ํ °
                                TR-10  10  10 ~ 100  6  M5X0.8  10 Kg  0.1 ~ 0.7  -5 ~ 0 มม.  ± +  0.15 ํ °
                                TR-16  16  10 ~ 200  8  M5X0.8  28 Kg  0.1 ~ 0.7  -5 ~ 0 มม.  ± +  0.15 ํ °  - กระบอกรุ่น TR
                                TR-20  20  10 ~ 200  10  M5X0.8  40 Kg  0.1 ~ 0.7  -5 ~ 0 มม.  ± +  0.15 ํ °  มีแม่เหล็กอยู่แล้ว
                                TR-25  25  10 ~ 200  12  1/8”   68 Kg  0.1 ~ 0.7  -5 ~ 0 มม.  ± +  0.1 ํ °
              กระบอก 2 แกน      TR-32  32  10 ~ 200  16  1/8”  110 Kg  0.1 ~ 0.7  -5 ~ 0 มม.  ± +  0.1 ํ °
