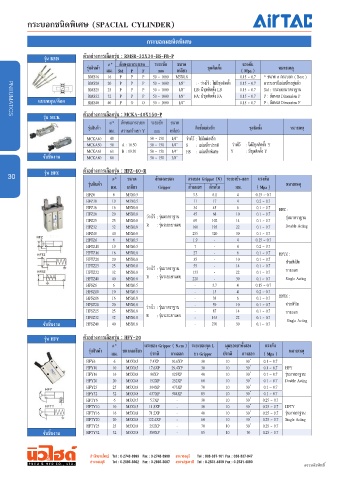

Page 30 - PNEU&HYD CATALOG Vol.2

กระบอกชนิดพิเศษ (SPACIAL CYLINDER)

กระบอกมชนิดพิเศษ

รุ่น RMS ตัวอย่างการเลือกรุ่น : RMSR-32X30-HS-FB-P
Ø Ø * ลักษณะกระบอก ระยะชัก ขนาด แรงดัน
รุ่นสินค้า มม. S d P F mm เกลียว ชุดติดตั้ง ( Mpa ) หมายเหตุ

RMS16 16 P P P 50 ~ 1000 M5X0.8 0.15 ~ 0.7 ขนาด Ø กระบอก ( Bore )
RMS20 20 P P P 50 ~ 1000 1/8” : - ว่างไว้ : ไม่มีชุดติดตั้ง 0.15 ~ 0.7 กระบอกมีแม่เหล็กอยู่แล้ว
RMS25 25 P P P 50 ~ 1000 1/8” LB: มีชุดติดตั้ง LB 0.15 ~ 0.7 Std : กระบอกมาตรา าน
RMS32 32 P P P 50 ~ 1000 1/8” FA: มีชุดติดตั้ง FA 0.15 ~ 0.7 P : ลัก ณ Dimension P
แบบหมุน/ล็อค RMS40 40 P O O 50 ~ 1000 1/4” 0.15 ~ 0.7 F : ลัก ณ Dimension F

รุ่น MCK ตัวอย่างการเลือกรุ่น : MCKA-40X150-P
PNEUMATICS
Ø Ø* ลัก ณะกระบอก ระยะชัก ขนาด
รุ่นสินค้า ติดตั้งแม่เหล็ก ชุดติดตั้ง หมายเหตุ
มม. ความกว้างขา Y mm เกลียว
MCKA40 40 50 ~ 150 1/4” ว่างไว้ : ไม่มีแม่เหล็ก
MCKA50 50 A : 16.50 50 ~ 150 1/4” S : แม่เหล็กปรกติ ว่างไว้ : ไม่มีชุดติดตั้ง Y
MCKA63 63 B : 19.50 50 ~ 150 1/4” HS : แม่เหล็ก ิเศ Y : มีชุดติดตั้ง Y
จับชิ้นงาน MCKA80 80 50 ~ 150 3/8”

รุ่น HFZ ตัวอย่างการเลือกรุ่น : HFZ-40-R
30 Ø Ø * ขนาด ลักษณะของ แรงของ Gripper (N) ระยะเข้า-ออก แรงดัน
รุ่นสินค้า มม. เกลียว Gripper ด้านนอก ด้านใน มม. ( Mpa ) หมายเหตุ
HFZ6 6 M3X0.5 3.3 6.1 4 0.15 ~ 0.7
HFZ10 10 M3X0.5 11 17 4 0.2 ~ 0.7
HFZ16 16 M5X0.8 34 45 6 0.1 ~ 0.7 HFZ :
HFZ20 20 M5X0.8 ว่างไว้ : รุ่นมาตรา าน 45 68 10 0.1 ~ 0.7
HFZ25 25 M5X0.8 69 102 14 0.1 ~ 0.7 รุ่นมาตรา าน
HFZ32 32 M5X0.8 R : รุ่นระยะขาแคบ 160 195 22 0.1 ~ 0.7 Double Acting
HFZ40 40 M5X0.8 255 320 30 0.1 ~ 0.7
HFTZ6 6 M3X0.5 1.9 - 4 0.15 ~ 0.7
HFTZ10 10 M3X0.5 7 - 4 0.2 ~ 0.7
HFTZ16 16 M5X0.8 27 - 6 0.1 ~ 0.7 HFTZ :
HFTZ20 20 M5X0.8 35 - 10 0.1 ~ 0.7 ปรกติเป ด
HFTZ25 25 M5X0.8 ว่างไว้ : รุ่นมาตรา าน 55 - 14 0.1 ~ 0.7
HFTZ32 32 M5X0.8 133 - 22 0.1 ~ 0.7 กางออก
HFTZ40 40 M5X0.8 R : รุ่นระยะขาแคบ 220 - 30 0.1 ~ 0.7 Single Acting
HFSZ6 6 M3X0.5 - 3.7 4 0.15 ~ 0.7
HFSZ10 10 M3X0.5 - 13 4 0.2 ~ 0.7
HFSZ16 16 M5X0.8 - 38 6 0.1 ~ 0.7 HFSZ :
HFSZ20 20 M5X0.8 ว่างไว : รุ่นมาตรา าน - 59 10 0.1 ~ 0.7 ปรกติป ด
HFSZ25 25 M5X0.8 - 87 14 0.1 ~ 0.7 กางออก
HFSZ32 32 M5X0.8 R : รุ่นระยะขาแคบ - 163 22 0.1 ~ 0.7 Single Acting
จับชิ้นงาน HFSZ40 40 M5X0.8 - 270 30 0.1 ~ 0.7

รุ่น HFY ตัวอย่างการเลือกรุ่น : HFY-20
Ø Ø* แรงของ Gripper ( N.cm ) ระยะของจุด L มุมของขาทั้งสอง แรงดัน
รุ่นสินค้า มม. ขนาดเกลียว ปรกติ กางออก ขา Gripper ปรกติ กางออก ( Mpa ) หมายเหตุ
HFY6 6 M3X0.5 7.4XP 10.6XP 30 10° 30 ํ° 0.1 ~ 0.7
HFY10 10 M3X0.5 17.6XP 29.4XP 30 10° 30 ํ° 0.1 ~ 0.7 HFY
HFY16 16 M5X0.8 90XP 129XP 40 10° 30 ํ° 0.1 ~ 0.7 รุ่นมาตรา าน
HFY20 20 M5X0.8 152XP 252XP 60 10° 30 ํ°° 0.1 ~ 0.7 Double Acting
HFY25 25 M5X0.8 304XP 473XP 70 10° 30 ํ° 0.1 ~ 0.7
HFY32 32 M5X0.8 637XP 904XP 85 10° 30 ํ° 0.1 ~ 0.7
HFTY6 6 M3X0.5 5.7XP - 30 10° 30 ํ° 0.25 ~ 0.7
HFTY10 10 M3X0.5 11.8XP - 30 10° 30 ํ°° 0.25 ~ 0.7 HFTY
HFTY16 16 M5X0.8 71.2XP - 40 10° 30 ํ°° 0.25 ~ 0.7 รุ่นมาตรา าน
HFTY20 20 M5X0.8 122.4XP - 60 10° 30 ํ°° 0.25 ~ 0.7 Single Acting
HFTY25 25 M5X0.8 252XP - 70 10° 30 ํ° 0.25 ~ 0.7
จับชิ้นงาน HFTY32 32 M5X0.8 589XP - 85 10° 30° 0.25 ~ 0.7
