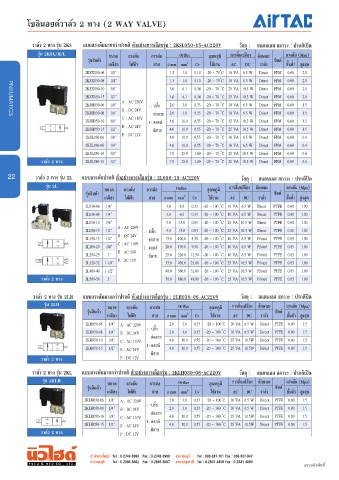

Page 22 - PNEU&HYD CATALOG Vol.2
P. 22

โซลินอยด์วาล์ว 2 ทาง (2 WAY VALVE)



              วาล์ว 2 ทาง รุ่น 2KS       แบบแรงดันมากกว่าปรกติ ตัวอย่างการเลือกรุ่น : 2KSL050-15-AC220V  วัสดุ :    สแตนเลส สภาวะ : ปรกติเปิด
              รุ่น 2KSX/H/L            ขนาด   แรงดัน  การต่อ    Orififfiice  อุณหภูมิ  การสิ้นเปลือง  ลักษณะ  แรงดัน (Mpa)
                                รุ่นสินค้า                                                       ซิลด์
                                       เกลียว  ไฟฟ้า   สาย  Ø mm mm   Cv   ใช้งาน  AC  DC   วาล์ว     ขั้นตํ่า สูงสุด
                                                                   2

                               2KSX030-06 1/8”               1.5  1.8  0.10 -20 ~ 70 °ํC 10 VA 6.5 W Direct  FPM 0.00  2.0
                               2KSX030-08 1/4”               1.5  1.8  0.10 -20 ~ 70 °ํC 10 VA 6.5 W Direct  FPM 0.00  2.0
                               2KSX050-10 3/8”               3.0  6.1  0.34 -20 ~ 70  °ํC 25 VA 10.5 W Direct  FPM 0.00  2.0
                               2KSX050-15 1/2”               3.0  6.1  0.34 -20 ~ 70  °ํC 25 VA 10.5 W Direct  FPM 0.00  2.0
                               2KSH030-06 1/8”  A : AC 220V  - : ปลั๊ก  2.0  3.0  0.33 -20 ~ 70  °ํC 10 VA 6.5 W Direct  FPM 0.00  1.5
                               2KSH030-08 1/4”  B : DC 24V    ต่อสาย  2.0  3.0  0.33 -20 ~ 70  °ํC 10 VA 6.5 W Direct  FPM 0.00  1.5
    PNEUMATICS
                               2KSH050-10 3/8”  C : AC 110V  I : คอยล์  4.0  10.0 0.55 -20 ~ 70 ° °ํC 25 VA 10.5 W Direct  FPM 0.00  1.5
                               2KSH050-15 1/2”  E : AC 24V    มีสาย  4.0  10.0 0.55 -20 ~ 70 ° °ํC 25 VA 10.5 W Direct  FPM 0.00  1.5
                               2KSL030-06 1/8”  F : DC 12V   4.0  10.0 0.55 -20 ~ 70 ° °ํC 10 VA 6.5 W Direct  FPM 0.00  0.4
                               2KSL030-08 1/4”               4.0  10.0 0.55 -20 ~ 70 ° °ํC 10 VA 6.5 W Direct  FPM 0.00  0.4
                               2KSL050-10 3/8”               7.0  25.0 1.40 -20 ~ 70 ° °ํC 25 VA 10.5 W Direct  FPM 0.00  0.4
               วาล์ว 2 ทาง     2KSL050-15 1/2”               7.0  25.0 1.40 -20 ~ 70  °ํC 25 VA 10.5 W Direct  FPM 0.00  0.4


    22          วาล์ว 2 ทาง รุ่น 2L      แบบแรงดันปรกติ ตัวอย่างการเลือกรุ่น : 2L050-15-AC220V  วัสดุ :    สแตนเลส สภาวะ : ปรกติปิด
                 รุ่น 2L              ขนาด  แรงดัน   การต่อ    Orififfiice  อุณหภูมิ  การสิ้นเปลือง ลักษณะ  แรงดัน (Mpa)
                               รุ่นสินค้า                                                        ซิลด์
                                                                  2
                                      เกลียว  ไฟฟ้า  สาย   Ø mm mm   Cv   ใช้งาน  AC   DC   วาล์ว     ขั้นตํ่า สูงสุด
                               2L030-06 1/8”               3.0  6.0  0.33 -20 ~ 100  °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.00
                               2L030-08 1/4”               3.0  6.0  0.33 -20 ~ 100  °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.00
                               2L050-10 3/8”               5.0  15.0 0.83 -20 ~ 100 ° °ํC 25 VA 10.5 W Direct  PTFE 0.00  1.00
                               2L050-15 1/2”  A : AC 220V  - : ปลั๊ก  5.0  15.0 0.83 -20 ~ 100 ° °ํC 25 VA 10.5 W Direct  PTFE 0.00  1.00
                               2L150-15 1/2”  B : DC 24V    ต่อสาย  15.0 100.0 5.50 -20 ~ 100 ° °ํC 10 VA 6.5 W Piloted PTFE 0.05  1.00
                               2L200-20 3/4”  C : AC 110V  I : คอยล์  20.0 170.0 9.50 -20 ~ 100 ° °ํC 10 VA 6.5 W Piloted PTFE 0.05  1.00
                               2L250-25  1”  E : AC 24V    มีสาย  25.0 220.0 12.50 -20 ~ 100 ° °ํC 10 VA 6.5 W Piloted PTFE 0.05  1.00
                               2L320-32 1-1/4”  F : DC 12V  35.0 420.0 23.00 -20 ~ 100  °ํC 25 VA 10.5 W Piloted PTFE 0.05  1.00
                               2L400-40 1-1/2”             40.0 560.0 31.00 -20 ~ 100 ° °ํC 25 VA 10.5 W Piloted PTFE 0.05  1.00
               วาล์ว 2 ทาง     2L500-50  2”                50.0 880.0 49.00 -20 ~ 100 °ํC 25 VA 10.5 W Piloted PTFE 0.05  1.00


              วาล์ว 2 ทาง รุ่น 2LH      แบบแรงดันมากกว่าปรกติ ตัวอย่างการเลือกรุ่น : 2LH030-06-AC220V  วัสดุ :    สแตนเลส สภาวะ : ปรกติปิด
                 รุ่น 2LH              ขนาด  แรงดัน   การต่อ    Orififfiice  อุณหภูมิ  การสิ้นเปลือง ลักษณะ  แรงดัน (Mpa)
                                รุ่นสินค้า                                                        ซิลด์
                                                                   2
                                       เกลียว  ไฟฟ้า  สาย   Ø mm mm   Cv   ใช้งาน  AC   DC  วาล์ว     ขั้นตํ่า สูงสุด
                               2LH030-06 1/8” A : AC 220V   2.0  3.0  0.33 -20 ~ 100 °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.5
                               2LH030-08 1/4”  B : DC 24V  - : ปลั๊ก  2.0  3.0  0.33 -20 ~ 100  °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.5
                               2LH050-10 3/8”  C : AC 110V    ต่อสาย  4.0  10.0 0.55 -20 ~ 100  °ํC 25 VA 10.5W Direct  PTFE 0.00  1.5
                               2LH050-15 1/2”  E : AC 24V  I : คอยล์  4.0  10.0 0.55 -20 ~ 100  °ํC 25 VA 10.5W Direct  PTFE 0.00  1.5

               วาล์ว 2 ทาง                 F : DC 12V    มีสาย

              วาล์ว 2 ทาง รุ่น 2KL      แบบแรงดันมากกว่าปรกติ ตัวอย่างการเลือกรุ่น : 2KLH030-06-AC220V  วัสดุ :    สแตนเลส สภาวะ : ปรกติเปิด
                รุ่น 2KLH              ขนาด  แรงดัน   การต่อ    Orififfiice  อุณหภูมิ  การสิ้นเปลือง ลักษณะ  แรงดัน (Mpa)
                                รุ่นสินค้า                                                        ซิลด์
                                       เกลียว  ไฟฟ้า  สาย   Ø mm mm   Cv   ใช้งาน  AC   DC  วาล์ว     ขั้นตํ่า สูงสุด
                                                                   2
                               2KLH030-06 1/8” A : AC 220V  2.0  3.0  0.33 -20 ~ 100 °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.5
                               2KLH030-08 1/4”  B : DC 24V  - : ปลั๊ก  2.0  3.0  0.33 -20 ~ 100  °ํC 10 VA 6.5 W Direct  PTFE 0.00  1.5
                               2KLH050-10 3/8”  C : AC 110V    ต่อสาย  4.0  10.0 0.55 -20 ~ 100  °ํC 25 VA 10.5W Direct  PTFE 0.00  1.5
                               2KLH050-15 1/2”  E : AC 24V  I : คอยล์  4.0  10.0 0.55 -20 ~ 100  °ํC 25 VA 10.5W Direct  PTFE 0.00  1.5
               วาล์ว 2 ทาง                 F : DC 12V    มีสาย
