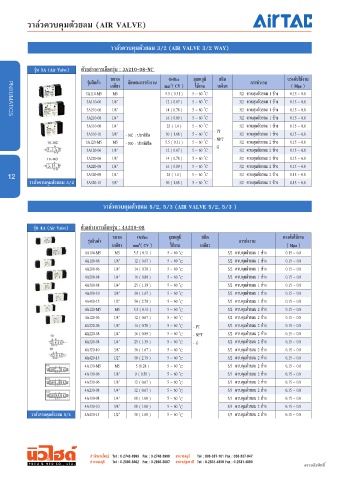

Page 12 - PNEU&HYD CATALOG Vol.2
P. 12

วาล์วควบคุมด้วยลม (AIR VALVE)



                                        วาล์วควบคุมด้วยลม 3/2 (AIR VALVE 3/2 WAY)




             รุ่น 3A (Air Valve)  ตัวอย่างการเลือกรุ่น : 3A210-08-NC
                                        ขนาด                Orififfiice  อุณหภูมิ  ชนิด               แรงดันใช้งาน
                                รุ่นสินค้า    ลักษณะการทํางาน                            การทํางาน
                                        เกลียว             mm ( CV )  ใช้งาน  เกลียว                   ( Mpa )
                                                             2
                               3A110-M5  M5                5.5 ( 0.31 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               3A110-06  1/8”              12 ( 0.67 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               3A210-06  1/8”              14 ( 0.78 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               3A210-08  1/4”              16 ( 0.89 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
    PNEUMATICS
                               3A310-08  1/4”               25 ( 1.4 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               3A310-10  3/8”  - NC : ปรกติป ด  30 ( 1.68 )  5 ~ 60  ํ°C  - PT  3/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               3A120-M5  M5  - NO : ปรกติเป ด  5.5 ( 0.31 )  5 ~ 60  ํ°C  - NPT  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               3A120-06  1/8”              12 ( 0.67 )  5 ~ 60  ํ°C  - G  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               3A220-06  1/8”              14 ( 0.78 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               3A220-08  1/4”              16 ( 0.89 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
    12                         3A320-08  1/4”               25 ( 1.4 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
           วาล์วควบคุมด้วยลม 3/2  3A320-10  3/8”           30 ( 1.68 )  5 ~ 60  ํ°C  3/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8



                                     วาล์วควบคุมด้วยลม 5/2, 5/3 (AIR VALVE 5/2, 5/3 )



             รุ่น 4A (Air Valve)  ตัวอย่างการเลือกรุ่น : 4A210-08
                                         ขนาด    Orififfiice  อุณหภูมิ  ชนิด                        แรงดันใช้งาน
                                รุ่นสินค้า                                           การทํางาน
                                        เกลียว  mm ( CV )    ใช้งาน    เกลียว                         ( Mpa )
                                                  2
                               4A110-M5  M5     5.5 ( 0.31 )  5 ~ 60  ํC         5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A110-06  1/8”   12 ( 0.67 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A210-06  1/8”   14 ( 0.78 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A210-08  1/4”   16 ( 0.89 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A310-08  1/4”   25 ( 1.39 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A310-10  3/8”   30 ( 1.67 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A410-15  1/2”   50 ( 2.79 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 1 ข้าง  0.15 ~ 0.8
                               4A120-M5  M5     5.5 ( 0.31 )  5 ~ 60  ํC         5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A120-06  1/8”   12 ( 0.67 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A220-06  1/8”   14 ( 0.78 )  5 ~ 60  ํC  - PT    5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A220-08  1/4”   16 ( 0.89 )  5 ~ 60  ํC  - NPT   5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A320-08  1/4”   25 ( 1.39 )  5 ~ 60  ํC  - G     5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A320-10  3/8”   30 ( 1.67 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A420-15  1/2”   50 ( 2.79 )  5 ~ 60  ํC          5/2  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A130-M5  M5      5 (0.28 )  5 ~ 60  ํC           5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A130-06  1/8”   9 ( 0.50 )  5 ~ 60  ํC           5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A230-06  1/8”   12 ( 0.67 )  5 ~ 60  ํC          5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A230-08  1/4”   12 ( 0.67 )  5 ~ 60  ํC          5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A330-08  1/4”   18 ( 1.00 )  5 ~ 60  ํC          5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
                               4A330-10  3/8”   18 ( 1.00 )  5 ~ 60  ํC          5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
            วาล์วควบคุมด้วยลม 5/2  4A430-15  1/2”  30 ( 1.68 )  5 ~ 60  ํC       5/3  ควบคุมด้วยลม 2 ข้าง  0.15 ~ 0.8
