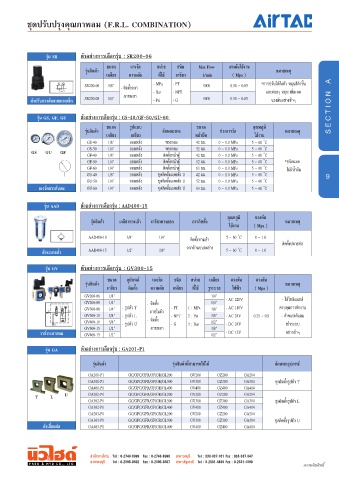

Page 9 - PNEU&HYD CATALOG Vol.2
P. 9

ชุดปรับปรุงคุณภาพลม (F.R.L. COMBINATION)






                 รุ่น SR     ตัวอย่างการเลือกรุ่น : SR200-06
                                       ขนาด    เกจวัด   หน่วย  ชนิด    Ma  Flo   แรงดันใช้งาน
                               รุ่นสินค้า                                                         หมายเหตุ
                                      เกลียว  ความดัน    ที่ใช้  เกลียว   l/min    ( Mpa )
                               SR200-06  1/8”   - ติดตั้ง าก     - MPa  - PT  3000  0.50 ~ 0.85   การปรับให้ดึงตัว หมุนสีดําขึ้น   A
                                                              - NPT
                                                                                              และค่อย  หมุน เ ิ่ม-ลด
                                                       - Bar
            ตัวปรับแรงดันลมขนาดเล็ก   SR200-08  1/4”      ายนอก  - Psi  - G  3000  0.50 ~ 0.85  แรงดันอย่างช้า

              รุ่น GS, GF, GU  ตัวอย่างการเลือกรุ่น : GS-40/GF-50/GU-60                                              S E C T I O N
                                       ขนาด    รูปแบบ                 ขนาด                อุณหภูมิ
                               รุ่นสินค้า                 ลักษณะเกจ           ช่วงการวัด             หมายเหตุ
                                      เกลียว   เกลียว                 หน้าปัด             ใช้งาน
                                GS-40  1/8”   ออกหลัง      ทรงกลม     42 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
                                GS-50  1/4”   ออกหลัง      ทรงกลม     52 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
             GS   GU   GF       GF-40  1/8”   ออกหลัง     ติดตั้งหน้าตู้  42 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
                                GF-50  1/4”   ออกหลัง     ติดตั้งหน้าตู้  52 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC   ชนิดแบบ
                                GF-60  1/4”   ออกหลัง     ติดตั้งหน้าตู้  63 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC    ไม่มีนํ้ามัน
                                G -40  1/8”   ออกหลัง   ชุดติดตั้งแบบตัว    42 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC         9
                                G -50  1/4”   ออกหลัง   ชุดติดตั้งแบบตัว    52 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
               เกจวัดแรงดันลม   G -60  1/4”   ออกหลัง   ชุดติดตั้งแบบตัว    63 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC


                 รุ่น AAD    ตัวอย่างการเลือกรุ่น : AAD400-15

                                                                                 อุณหภูมิ  แรงดัน
                                 รุ่นสินค้า  เกลียวทางเข้า  เกลียวทางออก  การติดตั้ง                 หมายเหตุ
                                                                                 ใช้งาน   ( Mpa )
                                AAD400-10     3/8”       1/4”       ติดตั้งทางเข้า  5 ~ 60  ํC   0 ~ 1.0  ติดตั้งปลายท่อ

                ตัวระบายนํ้า    AAD400-15     1/2”       3/8”       ากด้านบนลงล่าง  5 ~ 60  ํC  0 ~ 1.0


                 รุ่น GV     ตัวอย่างการเลือกรุ่น : GV300-15
                                       ขนาด   อุปกรณ์  เกจวัด  ชนิด  หน่วย  เกลียว  แรงดัน  แรงดัน
                               รุ่นสินค้า                                                            หมายเหตุ
                                       เกลียว  ติดตั้ง  ความดัน  เกลียว  ที่ใช้  รูระบาย  ไฟฟ้า  ( Mpa )
                               GV200-06  1/8”                              1/4”
                               GV200-08  1/4”        - ติดตั้ง             1/4”  - AC 220V          - ใช้ ซลินอยด์
                               GV300-08  1/4”  - รูปตัว T     ายในตัว  - PT  1 : MPa  3/8”  - AC 110V  ควบคุมการทํางาน
                               GV300-10  3/8”  - รูปตัว L    - NPT  2 : Psi  3/8”  - AC 24V  0.25 ~ 0.9  -  ่ายแรงดันลม
                               GV400-10  3/8”  - รูปตัว    - ติดตั้ง     - G  3 : Bar  1/2”  - DC 24V  เข้าระบบ
                               GV300-15  1/2”           ายนอก              3/8”
               วาล์วระบายลม    GV400-15  1/2”                              1/2”  - DC 12V            อย่างช้า


                 รุ่น GA     ตัวอย่างการเลือกรุ่น : GA201-P1

                                  รุ่นสินค้า                  รุ่นสินค้าที่สามารถใช้ได้           ลักษณะอุปกรณ์
                                GA201-P1      GC/GFC/GFR/GF/GR/GL200  GV200  GZ200     GA214
                                GA301-P1      GC/GFC/GFR/GF/GR/GL300  GV300  GZ300     GA314      ชุดติดตั้งรูปตัว T
                                GA401-P1      GC/GFC/GFR/GF/GR/GL400  GV400  GZ400     GA414
             T     L    U       GA202-P1      GC/GFC/GFR/GF/GR/GL200  GV200  GZ200     GA214
                                GA302-P1      GC/GFC/GFR/GF/GR/GL300  GV300  GZ300     GA314      ชุดติดตั้งรูปตัว L
                                GA302-P1      GC/GFC/GFR/GF/GR/GL400  GV400  GZ400     GA414
                                GA203-P1      GC/GFC/GFR/GF/GR/GL200  GV200  GZ200     GA214
                                GA303-P1      GC/GFC/GFR/GF/GR/GL300  GV300  GZ300     GA314      ชุดติดตั้งรูปตัว
                ตัวเชื่อมต่อ    GA403-P1      GC/GFC/GFR/GF/GR/GL400  GV400  GZ400     GA414
