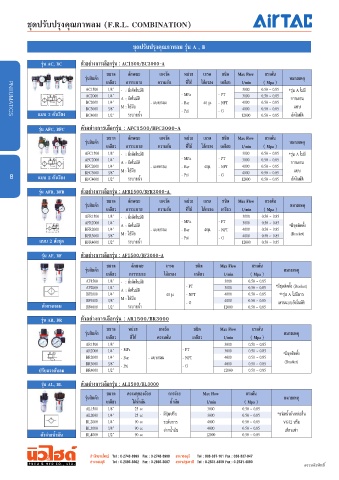

Page 8 - PNEU&HYD CATALOG Vol.2

ชุดปรับปรุงคุณภาพลม (F.R.L. COMBINATION)

ชุดปรับปรุงคุณภาพลม รุ่น A , B

รุ่น AC, BC ตัวอย่างการเลือกรุ่น : AC1500/BC3000-A

ขนาด ลักษณะ เกจวัด หน่วย เกรด ชนิด Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว การระบาย ความดัน ที่ใช้ ไส้กรอง เกลียว l/min ( Mpa )
AC1500 1/8” - : กึ่งอัต นมัติ 3000 0.50 ~ 0.85 รุ่น A ไม่มี
AC2000 1/4” A : อัต นมัติ - MPa - PT 3000 0.50 ~ 0.85 การเดรน
BC2000 1/4” - แบบกลม - Bar 40 m µ - NPT 4000 0.50 ~ 0.85
BC3000 3/8” M : ใช้มือ - Psi - G 4000 0.50 ~ 0.85 แบบ
แบบ 3 ตัวเรียง BC4000 1/2” ระบายนํ้า 12000 0.50 ~ 0.85 อัต นมัติ
PNEUMATICS
รุ่น AFC, BFC ตัวอย่างการเลือกรุ่น : AFC1500/BFC3000-A
ขนาด ลักษณะ เกจวัด หน่วย เกรด ชนิด Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว การระบาย ความดัน ที่ใช้ ไส้กรอง เกลียว l/min ( Mpa )
AFC1500 1/8” - : กึ่งอัต นมัติ 3000 0.50 ~ 0.85 รุ่น A ไม่มี
AFC2000 1/4” A : อัต นมัติ - MPa - PT 3000 0.50 ~ 0.85 การเดรน
BFC2000 1/4” - แบบกลม - Bar 40m µ - NPT 4000 0.50 ~ 0.85
BFC3000 3/8” M : ใช้มือ - Psi - G 4000 0.50 ~ 0.85 แบบ
8 แบบ 2 ตัวเรียง BFC4000 1/2” ระบายนํ้า 12000 0.50 ~ 0.85 อัต นมัติ

รุ่น AFR, BFR ตัวอย่างการเลือกรุ่น : AFR1500/BFR3000-A
ขนาด ลักษณะ เกจวัด หน่วย เกรด ชนิด Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว การระบาย ความดัน ที่ใช้ ไส้กรอง เกลียว l/min ( Mpa )
AFR1500 1/8” - : กึ่งอัต นมัติ 3000 0.50 ~ 0.85
AFR2000 1/4” A : อัต นมัติ - MPa - PT 3000 0.50 ~ 0.85 มีชุดติดตั้ง
BFR2000 1/4” - แบบกลม - Bar 40m µ - NPT 4000 0.50 ~ 0.85
BFR3000 3/8” M : ใช้มือ - Psi - G 4000 0.50 ~ 0.85 (Bracket)
แบบ 2 ตัวชุด BFR4000 1/2” ระบายนํ้า 12000 0.50 ~ 0.85

รุ่น AF, BF ตัวอย่างการเลือกรุ่น : AF1500/BF3000-A
ขนาด ลักษณะ เกรด ชนิด Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว การระบาย ไส้กรอง เกลียว l/min ( Mpa )
AF1500 1/8” - : กึ่งอัต นมัติ 3000 0.50 ~ 0.85
AF2000 1/4” A : อัต นมัติ - PT 3000 0.50 ~ 0.85 มีชุดติดตั้ง (Brac et)
BF2000 1/4” 40 m µ - NPT 4000 0.50 ~ 0.85 รุ่น A ไม่มีการ
BF3000 3/8” M : ใช้มือ - G 4000 0.50 ~ 0.85 เดรนแบบอัต นมัติ
ตัวกรองลม BF4000 1/2” ระบายนํ้า 12000 0.50 ~ 0.85

รุ่น AR, BR ตัวอย่างการเลือกรุ่น : AR1500/BR3000
ขนาด หน่วย เกจวัด ชนิด Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว ที่ใช้ ความดัน เกลียว l/min ( Mpa )
AR1500 1/8” 3000 0.50 ~ 0.85
AR2000 1/4” - MPa - PT 3000 0.50 ~ 0.85 มีชุดติดตั้ง
BR2000 1/4” - Bar - แบบกลม - NPT 4000 0.50 ~ 0.85
BR3000 3/8” - Psi - G 4000 0.50 ~ 0.85 (Bracket)
ปรับแรงดันลม BR4000 1/2” 12000 0.50 ~ 0.85

รุ่น AL, BL ตัวอย่างการเลือกรุ่น : AL1500/BL3000
ขนาด ความจุของถ้วย การจ่าย Ma Flo แรงดัน
รุ่นสินค้า หมายเหตุ
เกลียว ใส่นํ้ามัน นํ้ามัน l/min ( Mpa )
AL1500 1/8” 25 cc 3000 0.50 ~ 0.85
AL2000 1/4” 25 cc - มีปุ มปรับ 3000 0.50 ~ 0.85 ชนิดนํ้ามันหล่อลื่น
BL2000 1/4” 90 cc ระดับการ 4000 0.50 ~ 0.85 VG32 หรือ
BL3000 3/8” 90 cc ่ายนํ้ามัน 4000 0.50 ~ 0.85 เทียบเท่า
ตัวจ่ายนํ้ามัน BL4000 1/2” 90 cc 12000 0.50 ~ 0.85
