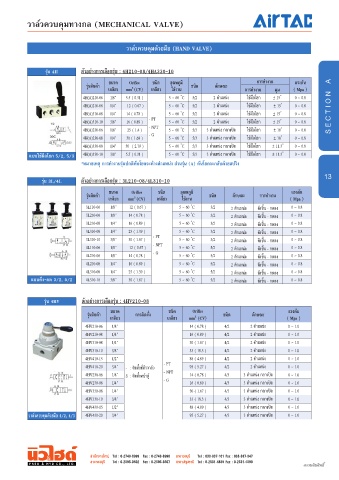

P. 13

วาล์วควบคุมทางกล (MECHANICAL VALVE)




                                             วาล์วควบคุมด้วยมือ (HAND VALVE)



                 รุ่น 4H      ตัวอย่างการเลือกรุ่น : 4H210-08/4HA330-10
                                       ขนาด   Orifi ffi ice  ชนิด  อุณหภูมิ                การทํางาน     แรงดัน      A
                               รุ่นสินค้า                           ชนิด     ลักษณะ
                                               2
                                       เกลียว  mm (CV)  เกลียว  ใช้งาน                 การทํางาน  มุม   ( Mpa )
                              4H(A)210-06  1/8”  5.5 ( 0.31 )  5 ~ 60  °ํC  5/2  2 ตําแหน่ง   ใช้มือ ยก  ± +  15 ํ° °  0 ~ 0.8
                              4H(A)210-08  1/4”   12 ( 0.67 )  5 ~ 60  °ํC  5/2  2 ตําแหน่ง   ใช้มือ ยก  ± +  15° ํ°  0 ~ 0.8
                              4H(A)310-08  1/4”  14 ( 0.78 )   5 ~ 60  °ํC  5/2  2 ตําแหน่ง   ใช้มือ ยก  ± +  15 ํ° °  0 ~ 0.8   S E C T I O N
                              4H(A)310-10  3/8”  16 ( 0.89 )  - PT  5 ~ 60  °ํC  5/2  2 ตําแหน่ง   ใช้มือ ยก  ± +  15 ํ° °  0 ~ 0.8
                              4H(A)230-06  1/8”  25 ( 1.4 )  - NPT  5 ~ 60  °ํC  5/3  3 ตําแหน่ง กลางป ด   ใช้มือ ยก  ± +  10° ํ°  0 ~ 0.8
                              4H(A)230-08  1/4”  30 ( 1.68 )  - G  5 ~ 60  °ํC  5/3  3 ตําแหน่ง กลางป ด   ใช้มือ ยก  ± +  10° ํ°  0 ~ 0.8
                              4H(A)330-08  1/4”  50  ( 2.79 )  5 ~ 60  °ํC  5/3  3 ตําแหน่ง กลางป ด   ใช้มือ ยก  ± +  11.3 ํ°  0 ~ 0.8
           แบบใช้มือโยก 5/2, 5/3  4H(A)330-10  3/8”  5.5 ( 0.31 )  5 ~ 60  °ํC  5/3  3 ตําแหน่ง กลางป ด   ใช้มือ ยก  ± +  11.3 ํ°  0 ~ 0.8
                              *หมายเหตุ การทํางานรุ่นปกติคันโยกจะค้างตําแหน่ง ส่วนรุ่น (A) คันโยกจะกลับด้วยสปริง


                รุ่น 3L/4L    ตัวอย่างการเลือกรุ่น : 3L210-08/4L310-10                                             13
                                       ขนาด    Orifi ffi ice  ชนิด  อุณหภูมิ                           แรงดัน
                               รุ่นสินค้า                                  ชนิด    ลักษณะ   การทํางาน
                                       เกลียว  mm (CV)  เกลียว   ใช้งาน                                ( Mpa )
                                                2
                               3L110-06  1/8”   12 ( 0.67 )     5 ~ 60  °ํC  3/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               3L210-06  1/8”  14 ( 0.78 )      5 ~ 60  °ํC  3/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               3L210-08  1/4”  16 ( 0.89 )      5 ~ 60  °ํC  3/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               3L310-08  1/4”  25 ( 1.39 )      5 ~ 60  °ํC  3/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               3L310-10  3/8”  30 ( 1.67 )  - PT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               4L110-06  1/8”   12 ( 0.67 )  - NPT  5 ~ 60  °ํC  5/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               4L210-06  1/8”  14 ( 0.78 )   - G  5 ~ 60  °ํC  5/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               4L210-08  1/4”  16 ( 0.89 )      5 ~ 60  °ํC  5/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
                               4L310-08  1/4”  25 ( 1.39 )      5 ~ 60  °ํC  5/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8
            แบบดึง-กด 3/2, 5/2  4L310-10  3/8”  30 ( 1.67 )     5 ~ 60  °ํC  5/2  2 ตําแหน่ง  ดึงขึ้น - กดลง  0 ~ 0.8



                 รุ่น 4HV     ตัวอย่างการเลือกรุ่น : 4HV210-08
                                        ขนาด                ชนิด     Oriffi ifi ce                    แรงดัน
                                รุ่นสินค้า       การติดตั้ง                    ชนิด      ลักษณะ
                                                                     2
                                        เกลียว              เกลียว  mm  (CV)                          ( Mpa )
                               4HV210-06  1/8”                      14 ( 0.78 )  4/2     2 ตําแหน่ง   0 ~ 1.0
                               4HV210-08  1/4”                      16 ( 0.89 )  4/2     2 ตําแหน่ง   0 ~ 1.0
                               4HV310-08  1/4”                      30 ( 1.67 )  4/2     2 ตําแหน่ง   0 ~ 1.0
                               4HV310-10  3/8”                      33 ( 18.3 )  4/2     2 ตําแหน่ง   0 ~ 1.0
                               4HV410-15  1/2”                      88 ( 4.89 )  4/2     2 ตําแหน่ง   0 ~ 1.0
                               4HV410-20  3/4”  -  : ติดตั้งที่ตัววาล์ว  - PT  95 ( 5.27 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV230-06  1/8”  S : ติดตั้งหน้าตู้  - NPT  14 ( 0.78 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV230-08  1/4”             - G      16 ( 0.89 )  4/3   3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV330-08  1/4”                      30 ( 1.67 )  4/3   3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV330-10  3/8”                      33 ( 18.3 )  4/3   3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV430-15  1/2”                      88 ( 4.89 )  4/3   3 ตําแหน่ง กลางป ด  0 ~ 1.0
           วาล์วควบคุมด้วยมือ 4/2, 4/3  4HV430-20  3/4”             95 ( 5.27 )  4/3   3 ตําแหน่ง กลางป ด  0 ~ 1.0
