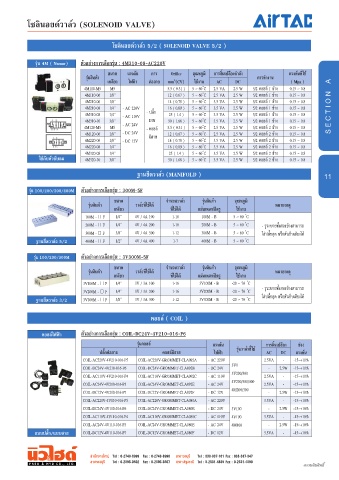

Page 11 - PNEU&HYD CATALOG Vol.2
P. 11

โซลินอยด์วาล์ว (SOLENOID VALVE)



                                        โซลินอยด์วาล์ว 5/2 ( SOLENOID VALVE 5/2 )


             รุ่น 4M ( Namur)  ตัวอย่างการเลือกรุ่น : 4M310-08-AC220V
                                       ขนาด   แรงดัน  การ    Orififfiice  อุณหภูมิ  การสิ้นเปลืองกําลัง  แรงดันที่ใช้
                               รุ่นสินค้า                                                  การทํางาน
                                       เกลียว  ไฟฟ้า  ต่อสาย  mm (CV)  ใช้งาน  AC   DC                 ( Mpa )       A
                                                              2
                               4M110-M5  M5                 5.5 ( 0.31 )  5 ~ 60 ํC  2.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8
                               4M110-06  1/8”               12 ( 0.67 )  5 ~ 60 ํC  2.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8
                               4M210-06  1/8”               14 ( 0.78 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8
                               4M210-08  1/4”  - AC 220V    16 ( 0.89 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8
                               4M310-08  1/4”  - AC 110V  - ปลั๊ก  25 ( 1.4 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8  S E C T I O N
                               4M310-10  3/8”        DIN    30 ( 1.68 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 1 ข้าง  0.15 ~ 0.8
                               4M120-M5  M5  - AC 24V  - คอยล์  5.5 ( 0.31 )  5 ~ 60 ํC  2.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8
                               4M120-06  1/8”  - DC 24V    มีสาย  12 ( 0.67 )  5 ~ 60 ํC  2.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8
                               4M220-06  1/8”  - DC 12V     14 ( 0.78 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8
                               4M220-08  1/4”               16 ( 0.89 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8
                               4M320-08  1/4”               25 ( 1.4 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8
               ใช้กับหัวขับลม   4M320-10  3/8”              30 ( 1.68 )  5 ~ 60 ํC  3.5 VA  2.5 W  5/2 คอยล์ 2 ข้าง  0.15 ~ 0.8

                                                  านยึดวาล์ว (MANIFOLD )                                           11


           รุ่น 100/200/300/400M  ตัวอย่างการเลือกรุ่น : 300M-5F
                                         ขนาด              จํานวนวาล์ว  รุ่นสินค้า  อุณหภูมิ
                                รุ่นสินค้า       วาล์วที่ใช้ได้                                   หมายเหตุ
                                         เกลียว              ที่ใช้ได้  แผ่นเพลทปิดรู  ใช้งาน
                               100M - K F  1/4”  4V / 4A 100  1-16      100M - B   5 ~ 60  ํC
                               200M - K F  1/4”  4V / 4A 200  1-16      200M - B   5 ~ 60  ํC  - รูระบายทั้งสองข้างสามารถ
                               300M - K F  3/8”  4V / 4A 300  1-12      300M - B   5 ~ 60  ํC  ใส่ปลั๊กอุด หรือตัวเก็บเสียงได้
               านยึดวาล์ว 5/2  400M - K F  1/2”  4V / 4A 400  1-7       400M - B   5 ~ 60  ํC


             รุ่น 100/200/300M  ตัวอย่างการเลือกรุ่น : 3V300M-5F
                                         ขนาด              จํานวนวาล์ว  รุ่นสินค้า  อุณหภูมิ
                                รุ่นสินค้า       วาล์วที่ใช้ได้                                   หมายเหตุ
                                         เกลียว              ที่ใช้ได้  แผ่นเพลทปิดรู  ใช้งาน
                              3V100M - K F  1/4”  3V / 3A 100  1-16    3V100M - B  -20 ~ 70  ํC
                              3V200M - K F  1/4”  3V / 3A 200  1-16    3V200M - B  -20 ~ 70  ํC  - รูระบายทั้งสองข้างสามารถ
               านยึดวาล์ว 3/2  3V300M - K F  3/8”  3V / 3A 300  1-12   3V300M - B  -20 ~ 70  ํC  ใส่ปลั๊กอุด หรือตัวเก็บเสียงได้


                                                      คอยล์ ( COIL )

                คอยล์ไฟฟ้า    ตัวอย่างการเลือกรุ่น : COIL-DC24V-4V210-016-P6
                                                 รุ่นคอยล์                  แรงดัน            การสิ้นเปลือง   ช่วง
                                    ปลั๊กต่อสาย           คอยล์มีสาย        ไฟฟ้า   รุ่นวาล์วที่ใช้  AC  DC  แรงดัน
                              COIL-AC220V-4V210-016-P5  COIL-AC220V-GROMMET-CLA092A  - AC 220V  2.5VA  -  -15~+10%
                              COIL-DC24V-4V210-016-P6  COIL-DC24V-GROMMET-CLA092B  - DC 24V  3V1  -  2.5W -15~+10%
                              COIL-AC110V-4V210-016-P4  COIL-AC110V-GROMMET-CLA092C  - AC 110V  3V200/300  2.5VA  -  -15~+10%
                              COIL-AC24V-4V210-016-P3  COIL-AC24V-GROMMET-CLA092E  - AC 24V  4V200/300/400  2.5VA  -  -15~+10%
                              COIL-DC12V-4V210-016-P7  COIL-DC12V-GROMMET-CLA092F  - DC 12V  4M200/300  -  2.5W -15~+10%
                              COIL-AC220V-4V110-016-P5  COIL-AC220V-GROMMET-CLA080A  - AC 220V  3.5VA  -  -15~+10%
                              COIL-DC24V-4V110-016-P6  COIL-DC24V-GROMMET-CLA080B  - DC 24V  3V100   -  2.5W -15~+10%
                              COIL-AC110V-4V110-016-P4  COIL-AC110V-GROMMET-CLA080C  - AC 110V  4V100  3.5VA  -  -15~+10%
                              COIL-AC24V-4V110-016-P3  COIL-AC24V-GROMMET-CLA080E  - AC 24V  4M100  -  2.5W -15~+10%
             แบบปลั๊ก/แบบสาย  COIL-DC12V-4V110-016-P7  COIL-DC12V-GROMMET-CLA080F  - DC 12V   3.5VA  -  -15~+10%
