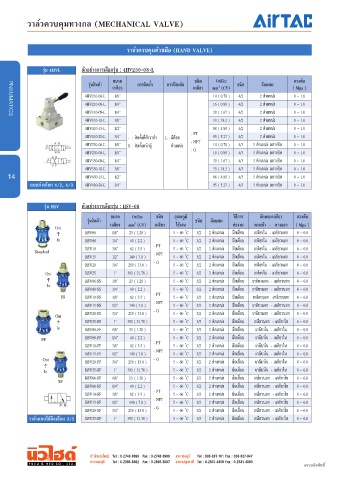

Page 14 - PNEU&HYD CATALOG Vol.2
P. 14

วาล์วควบคุมทางกล (MECHANICAL VALVE)




                                              วาล์วควบคุมด้วยมือ (HAND VALVE)



                รุ่น 4HVL     ตัวอย่างการเลือกรุ่น : 4HV230-08-L
                                         ขนาด                        ชนิด    Oriffiifice                แรงดัน
                                รุ่นสินค้า       การติดตั้ง  การป้องกัน             ชนิด     ลักษณะ
                                         เกลียว                      เกลียว  mm  (CV)                   ( Mpa )
                                                                              2
                               4HV210-06-L  1/8”                            14 ( 0.78 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV210-08-L  1/4”                            16 ( 0.89 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV310-08-L  1/4”                            30 ( 1.67 )  4/2  2 ตําแหน่ง  0 ~ 1.0
    PNEUMATICS
                               4HV310-10-L  3/8”                            33 ( 18.3 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV410-15-L  1/2”                            88 ( 4.89 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV410-20-L  3/4”  -  : ติดตั้งที่ตัววาล์ว  L : มีล็อค  - PT  95 ( 5.27 )  4/2  2 ตําแหน่ง  0 ~ 1.0
                               4HV230-06-L  1/8”  S : ติดตั้งหน้าตู้      ตําแหน่ง  - NPT  14 ( 0.78 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV230-08-L  1/4”                    - G     16 ( 0.89 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV330-08-L  1/4”                            30 ( 1.67 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
                               4HV330-10-L  3/8”                            33 ( 18.3 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
    14                         4HV430-15-L  1/2”                            88 ( 4.89 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0
            แบบก้านโยก 4/2, 4/3  4HV430-20-L  3/4”                          95 ( 5.27 )  4/3  3 ตําแหน่ง กลางป ด  0 ~ 1.0


                 รุ่น HSV     ตัวอย่างการเลือกรุ่น : HSV-08

                                        ขนาด   Oriffiifice  ชนิด  อุณหภูมิ         วิ ีการ  ลักษณะเกลียว  แรงดัน
                                รุ่นสินค้า                            ชนิด  ลักษณะ
                                        เกลียว  mm  (CV)  เกลียว  ใช้งาน           ทํางาน  ทางเข้า  -   ทางออก  ( Mpa )
                                                2
                               HSV06    1/8”  23 ( 1.28 )     5 ~ 60  °ํ°C  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
                               HSV08    1/4”   40 ( 2.2 )  - PT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
             Standard          HSV10    3/8”   62 ( 3.5 )  - NPT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
                               HSV15    1/2”  140 ( 7.8 )     5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
                               HSV20    3/4”  250 ( 13.8 )  - G  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
                               HSV25     1”   392 ( 21.78 )   5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวนอก  0 ~ 0.8
                               HSV06-SS  1/8”  23 ( 1.28 )    5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวนอก  0 ~ 0.8
                               HSV08-SS  1/4”  40 ( 2.2 )     5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวนอก  0 ~ 0.8
                      SS       HSV10-SS  3/8”  62 ( 3.5 )  - PT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  -เกลียวนอก  0 ~ 0.8
                               HSV15-SS  1/2”  140 ( 7.8 )  - NPT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวนอก  0 ~ 0.8
                               HSV20-SS  3/4”  250 ( 13.8 )  - G  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวนอก  0 ~ 0.8
                               HSV25-SS  1”   392 ( 21.78 )   5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
                               HSV06-FF  1/8”  23 ( 1.28 )    5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8

                FF             HSV08-FF  1/4”  40 ( 2.2 )     5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8
                               HSV10-FF  3/8”  62 ( 3.5 )  - PT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8
                               HSV15-FF  1/2”  140 ( 7.8 )  - NPT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8
                               HSV20-FF  3/4”  250 ( 13.8 )  - G  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8
                               HSV25-SF  1”   392 ( 21.78 )   5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวใน  - เกลียวใน  0 ~ 0.8
                               HSV06-SF  1/8”  23 ( 1.28 )    5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
                     SF
                               HSV08-SF  1/4”  40 ( 2.2 )     5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
                               HSV10-SF  3/8”  62 ( 3.5 )  - PT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
                               HSV15-SF  1/2”  140 ( 7.8 )  - NPT  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
                               HSV20-SF  3/4”  250 ( 13.8 )  - G  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
           วาล์วแบบใช้มือเลื่อน 3/2  HSV25-SF  1”  392 ( 21.78 )  5 ~ 60  °ํC  3/2  2 ตําแหน่ง  มือเลื่อน  เกลียวนอก  - เกลียวใน  0 ~ 0.8
