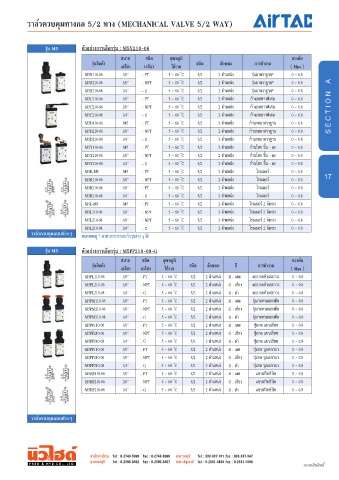

Page 17 - PNEU&HYD CATALOG Vol.2
P. 17

วาล์วควบคุมทางกล 5/2 ทาง (MECHANICAL VALVE 5/2 WAY)




                 รุ่น M5      ตัวอย่างการเลือกรุ่น : M5Y210-06
                                            ขนาด    ชนิด     อุณหภูมิ                                  แรงดัน
                                 รุ่นสินค้า  เกลียว  เกลียว  ใช้งาน   ชนิด    ลักษณะ      การทํางาน    ( Mpa )

                               M5B110-06    1/8”   - PT     5 ~ 60  ํ°C  5/2  2 ตําแหน่ง  รุ่นมาตรา าน   0 ~ 0.8
                               M5B210-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  รุ่นมาตรา าน   0 ~ 0.8    A
                               M5B210-08    1/4”   - G      5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  รุ่นมาตรา าน   0 ~ 0.8
                               M5C110-06    1/8”   - PT     5 ~ 60  ํ°C  5/2  2 ตําแหน่ง  ก้านกดยาว ิเศ   0 ~ 0.8
                               M5C210-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้านกดยาว ิเศ   0 ~ 0.8
                               M5C210-08    1/4”   - G      5 ~ 60  ํ°C  5/2  2 ตําแหน่ง  ก้านกดยาว ิเศ   0 ~ 0.8    S E C T I O N
                               M5D110-06    M5     - PT     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้านกดมาตรา าน  0 ~ 0.8
                               M5D210-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้านกดมาตรา าน  0 ~ 0.8
                               M5D210-08    1/4”   - G      5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้านกดมาตรา าน  0 ~ 0.8
                               M5Y110-06    M5     - PT     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้าน ยก ขึ้น - ลง  0 ~ 0.8
                               M5Y210-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้าน ยก ขึ้น - ลง  0 ~ 0.8
                               M5Y210-08    1/4”   - G      5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  ก้าน ยก ขึ้น - ลง  0 ~ 0.8
                               M5R-M5       M5     - PT     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์    0 ~ 0.8
                               M5R110-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์    0 ~ 0.8     17
                               M5R210-06    1/8”   - PT     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์    0 ~ 0.8
                               M5R210-08    1/4”   - G      5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์    0 ~ 0.8
                               M5L-M5       M5     - PT     5 ~ 60  ํ°C  5/2  2 ตําแหน่ง   รลเลอร์ 2  ังหวะ  0 ~ 0.8
                               M5L110-06    1/8”   - NPT    5 ~ 60  ํ°C  5/2  2 ตําแหน่ง   รลเลอร์ 2  ังหวะ  0 ~ 0.8
                               M5L210-06    1/8”   - NPT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์ 2  ังหวะ  0 ~ 0.8
                               M5L210-08    1/4”   - G      5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง   รลเลอร์ 2  ังหวะ  0 ~ 0.8
            วาล์วควบคุมแบบต่างๆ  หมายเหตุ * สามารถประกอบกับรุ่นต่าง   ได ้


                 รุ่น M5      ตัวอย่างการเลือกรุ่น : M5PP210-08-G
                                            ขนาด   ชนิด   อุณหภูมิ                                      แรงดัน
                                 รุ่นสินค้า  เกลียว  เกลียว  ใช้งาน  ชนิด  ลักษณะ   สี      การทํางาน  ( Mpa )

                               M5PL110-06   1/8”  - PT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  R : แดง  แบบกดค้างส าวะ  0 ~ 0.8
                               M5PL210-06   1/8”  - NPT   5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  G : เขียว  แบบกดค้างส าวะ  0 ~ 0.8
                               M5PL210-08   1/4”  - G     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  B : ดํา  แบบกดค้างส าวะ  0 ~ 0.8
                               M5PM110-06   1/8”  - PT    5 ~ 60  ํ°C  5/2  2 ตําแหน่ง  R : แดง  ปุ มกดทรงดอกเห็ด  0 ~ 0.8
                               M5PM210-06   1/8”  - NPT   5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  G : เขียว  ปุ มกดทรงดอกเห็ด  0 ~ 0.8
                               M5PM210-08   1/4”  - G     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  B : ดํา  ปุ มกดทรงดอกเห็ด  0 ~ 0.8
                               M5PF110-06   1/8”  - PT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  R : แดง  ปุ มกด แบนเรียบ  0 ~ 0.8
                               M5PF210-06   1/8”  - NPT   5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  G : เขียว  ปุ มกด แบนเรียบ  0 ~ 0.8
                               M5PF210-08   1/4”  - G     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  B : ดํา  ปุ มกด แบนเรียบ  0 ~ 0.8
                               M5PP110-06   1/8”  - PT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  R : แดง  ปุ มกด นูนออกมา  0 ~ 0.8
                               M5PP210-06   1/8”  - NPT   5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  G : เขียว  ปุ มกด นูนออกมา  0 ~ 0.8
                               M5PP210-08   1/4”  - G     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  B : ดํา  ปุ มกด นูนออกมา  0 ~ 0.8
                               M5HS110-06   1/8”  - PT    5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  R : แดง  แบบสวิทซ์บิด  0 ~ 0.8
                               M5HS210-06   1/8”  - NPT   5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  G : เขียว  แบบสวิทซ์บิด  0 ~ 0.8
                               M5HS210-08   1/4”  - G     5 ~ 60 ° ํ°C  5/2  2 ตําแหน่ง  B : ดํา  แบบสวิทซ์บิด  0 ~ 0.8




            วาล์วควบคุมแบบต่างๆ






                                 สำ�นักง�นใหญ่   Tel : 0-2743-8999  Fax : 0-2743-8990  ส�ข�ชลบุรี   Tel : 038-337-161 Fax : 038-337-047
                                 ส�ข�ธนบุรี   Tel : 0-2895-3602  Fax : 0-2895-3607  ส�ข�ปทุมธ�นี  Tel : 0-2531-4889 Fax : 0-2531-4890
