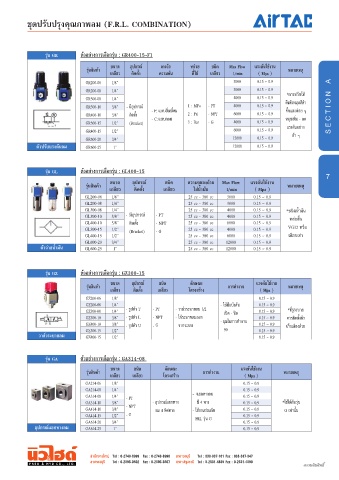

Page 7 - PNEU&HYD CATALOG Vol.2
P. 7

ชุดปรับปรุงคุณภาพลม (F.R.L. COMBINATION)





                 รุ่น GR     ตัวอย่างการเลือกรุ่น : GR400-15-F1

                                        ขนาด   อุปกรณ์    เกจวัด    หน่วย  ชนิด   Ma  Flo   แรงดันใช้งาน
                               รุ่นสินค้า                                                             หมายเหตุ
                                        เกลียว  ติดตั้ง  ความดัน    ที่ใช้  เกลียว   l/min  ( Mpa )
                               GR200-06  1/8”                                      3000    0.15 ~ 0.9                A
                               GR200-08  1/4”                                      3000    0.15 ~ 0.9    การปรับให้
                               GR300-08  1/4”                                      4000    0.15 ~ 0.9  ดึงตัวหมุนสีดํา
                               GR300-10  3/8”  - มีอุปกรณ์  - F: แบบสี่เหลี่ยม  1 : MPa  - PT  4000  0.15 ~ 0.9  ขึ้นและค่อย
                               GR400-10  3/8”    ติดตั้ง  - C: แบบกลม  2 : Psi  - NPT  6000  0.15 ~ 0.9  หมุนเ ิ่ม - ลด  S E C T I O N
                               GR300-15  1/2”    (Bracket)         3 : Bar  - G    4000    0.15 ~ 0.9
                               GR400-15  1/2”                                      6000    0.15 ~ 0.9  แรงดันอย่าง
                                                                                                        ช้า
                               GR600-20  3/4”                                      12000   0.15 ~ 0.9
              ตัวปรับแรงดันลม  GR600-25  1”                                        12000   0.15 ~ 0.9



                 รุ่น GL     ตัวอย่างการเลือกรุ่น : GL400-15
                                                                                                                    7
                                        ขนาด    อุปกรณ์    ชนิด    ความจุของถ้วย  Ma  Flo   แรงดันใช้งาน
                               รุ่นสินค้า                                                             หมายเหตุ
                                       เกลียว   ติดตั้ง   เกลียว     ใส่นํ้ามัน   l/min   ( Mpa )
                               GL200-06  1/8”                      25 cc - 380 cc  3000   0.15 ~ 0.9
                               GL200-08  1/4”                      25 cc - 380 cc  3000   0.15 ~ 0.9
                               GL300-08  1/4”                      25 cc - 380 cc  4000   0.15 ~ 0.9    ชนิดนํ้ามัน
                               GL300-10  3/8”  - มีอุปกรณ์  - PT   25 cc - 380 cc  4000   0.15 ~ 0.9   หล่อลื่น
                               GL400-10  3/8”    ติดตั้ง  - NPT    25 cc - 380 cc  6000   0.15 ~ 0.9
                               GL300-15  1/2”    (Bracket)  - G    25 cc - 380 cc  4000   0.15 ~ 0.9     VG32 หรือ
                               GL400-15  1/2”                      25 cc - 380 cc  6000   0.15 ~ 0.9   เทียบเท่า
                               GL600-20  3/4”                      25 cc - 380 cc  12000  0.15 ~ 0.9
               ตัวจ่ายนํ้ามัน  GL600-25  1”                        25 cc - 380 cc  12000  0.15 ~ 0.9




                 รุ่น GZ     ตัวอย่างการเลือกรุ่น : GZ300-15
                                        ขนาด   อุปกรณ์   ชนิด       ลักษณะ                 แรงดันใช้งาน
                               รุ่นสินค้า                                        การทํางาน            หมายเหตุ
                                        เกลียว  ติดตั้ง  เกลียว    โครงสร้าง                ( Mpa )
                               GZ200-06  1/8”                                               0.15 ~ 0.9
                               GZ200-08  1/4”                                 - ใช้มือบังคับ  0.15 ~ 0.9
                               GZ300-08  1/4”  - รูปตัว T  - PT  - วาล์วระบายลม 3/2    เป ด - ป ด  0.15 ~ 0.9   ที่รูระบาย
                               GZ300-10  3/8”  - รูปตัว L  - NPT  - ใช้ระบายลมออก           0.15 ~ 0.9  ควรติดตั้งตัว
                               GZ400-10  3/8”  - รูปตัว    - G     ากระบบ     - มุมในการทํางาน  0.15 ~ 0.9  เก็บเสียงด้วย
                               GZ300-15  1/2”                                   90 °        0.15 ~ 0.9
               วาล์วระบายลม    GZ400-15  1/2”                                               0.15 ~ 0.9



                 รุ่น GA     ตัวอย่างการเลือกรุ่น : GA314-08
                                        ขนาด    ชนิด       ลักษณะ                     แรงดันใช้งาน
                               รุ่นสินค้า                               การทํางาน                    หมายเหตุ
                                        เกลียว  เกลียว    โครงสร้าง                    ( Mpa )
                               GA214-06  1/8”                                          0.15 ~ 0.9
                               GA214-08  1/4”                                          0.15 ~ 0.9
                               GA314-08  1/4”  - PT                  -  แยกทางลม       0.15 ~ 0.9
                               GA314-10  3/8”          - อุปกรณ์แยกทาง     มี 4 ทาง    0.15 ~ 0.9    ใช้ได้กับรุ่น
                               GA414-10  3/8”  - NPT     ลม 4 ทิศทาง  - ใช้งานร่วมกับ   0.15 ~ 0.9   G เท่านั้น
                               GA414-15  1/2”  - G                     FRL รุ่น G      0.15 ~ 0.9
                               GA614-20  3/4”                                          0.15 ~ 0.9
             อุปกรณ์แยกทางลม   GA614-25  1”                                            0.15 ~ 0.9
