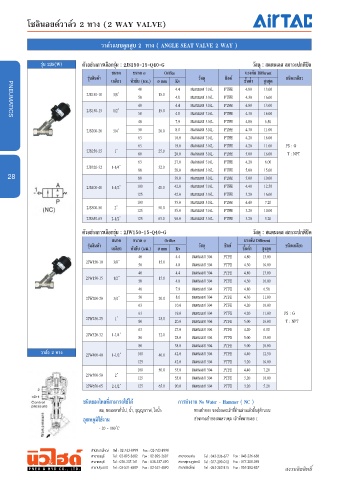

Page 28 - PNEU&HYD Catalog Vol.3

โซลินอยด์วาล์ว 2 ทาง (2 WAY VALVE)

วาล์วแบบลูกสูบ 2 ทาง ( ANGLE SEAT VALVE 2 WAY )

รุ่น 2JS(W) ตัวอย่างการเลือกรุ่น : 2JS150-15-Q40-G วัสดุ : สแตนเลส สภาวะปกติปิด

ขนาด ขนาด Ø Ø Oriffiifice แรงดัน Different
รุ่นสินค้า เกลียว หัวขับ (มม.) Ø Ø mm Kv วัสดุ ซิลด์ ขั้นตำา ่ สูงสุด ชนิดเกลียว

40 4.4 สแตนเลส 316L PTFE 4.80 13.00
2JS150-10 3/8” 15.0
50 4.8 สแตนเลส 316L PTFE 4.30 16.00
40 4.4 สแตนเลส 316L PTFE 4.80 13.00
2JS150-15 1/2” 50 15.0 4.8 สแตนเลส 316L PTFE 4.30 16.00

PNEUMATICS
40 7.9 สแตนเลส 316L PTFE 4.80 6.50
2JS200-20 3/4” 50 20.0 8.0 สแตนเลส 316L PTFE 4.30 11.00
63 10.0 สแตนเลส 316L PTFE 4.20 16.00
63 19.0 สแตนเลส 316L PTFE 4.20 11.00 PS : G
2JS250-25 1” 80 25.0 20.0 สแตนเลส 316L PTFE 5.00 16.00 T : NPT

63 27.0 สแตนเลส 316L PTFE 4.20 6.00
2JS320-32 1-1/4” 80 32.0 28.0 สแตนเลส 316L PTFE 5.00 15.00
28 80 38.0 สแตนเลส 316L PTFE 5.00 10.00
2JS400-40 1-1/2” 100 40.0 42.0 สแตนเลส 316L PTFE 4.40 12.50
125 42.0 สแตนเลส 316L PTFE 3.20 16.00
100 55.0 สแตนเลส 316L PTFE 4.40 7.20
2JS500-50 2” 125 50.0 55.0 สแตนเลส 316L PTFE 3.20 10.00
2JS650-65 2-1/2” 125 65.0 90.0 สแตนเลส 316L PTFE 3.20 5.20

ตัวอย่างการเลือกรุ่น : 2JW150-15-Q40-G วัสดุ : สแตนเลส สภาวะปกติปิด
ขนาด ขนาด Ø Ø Oriffiifice แรงดัน Different
รุ่นสินค้า เกลียว หัวขับ (มม.) Ø Ø mm Kv วัสดุ ซิลด์ ขั้นตำา ่ สูงสุด ชนิดเกลียว
40 4.4 สแตนเลส 304 PTFE 4.80 13.00
2JW150-10 3/8” 50 15.0 4.8 สแตนเลส 304 PTFE 4.30 16.00
40 4.4 สแตนเลส 304 PTFE 4.80 13.00
2JW150-15 1/2” 15.0
50 4.8 สแตนเลส 304 PTFE 4.30 16.00
40 7.9 สแตนเลส 304 PTFE 4.80 6.50
2JW200-20 3/4” 50 20.0 8.0 สแตนเลส 304 PTFE 4.30 11.00
63 10.0 สแตนเลส 304 PTFE 4.20 16.00
63 19.0 สแตนเลส 304 PTFE 4.20 11.00 PS : G
2JW250-25 1” 25.0
80 20.0 สแตนเลส 304 PTFE 5.00 16.00 T : NPT
63 27.0 สแตนเลส 304 PTFE 4.20 6.00
2JW320-32 1-1/4” 80 32.0 28.0 สแตนเลส 304 PTFE 5.00 15.00

80 38.0 สแตนเลส 304 PTFE 5.00 10.00
วาล์ว 2 ทาง 2JW400-40 1-1/2” 100 40.0 42.0 สแตนเลส 304 PTFE 4.40 12.50
125 42.0 สแตนเลส 304 PTFE 3.20 16.00
100 50.0 55.0 สแตนเลส 304 PTFE 4.40 7.20
2JW500-50 2” 125 55.0 สแตนเลส 304 PTFE 3.20 10.00

2JW650-65 2-1/2” 125 65.0 90.0 สแตนเลส 304 PTFE 3.20 5.20

ชนิดของไหลที่สามารถใช้ได้ การทำางาน No Water - Hammer ( NC )
ลม, ของเหลวทั่วไป, นํ้า, สูญญากาศ, ไอนํ้า ทางเข้าของ ของไหลจะเข้าที่ด้านล่างแล้วขึ้นสู่ด้านบน
อุณหภูมิใช้งาน ช่องทางเข้าของลมควบคุม เข้าที่หมายเลข 1
- 20 ~ 180 °ํC
