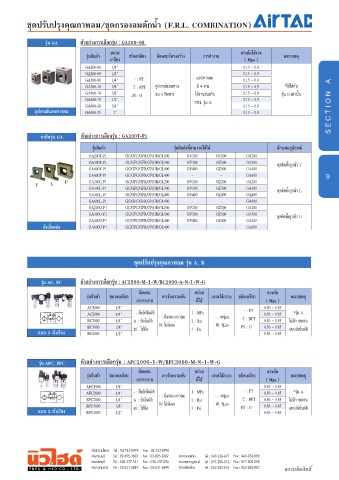

Page 9 - PNEU&HYD Catalog Vol.3

้
ชุดปรับปรุงคุณภาพลม/ชุดกรองลมดักนำา (F.R.L. COMBINATION)

รุ่น GA ตัวอย่างการเลือกรุ่น : GA200-08

ขนาด แรงดันใช้งาน
รุ่นสินค้า ชนิดเกลียว ลักษณะโครงสร้าง การทำางาน หมายเหตุ
เกลียว ( Mpa )
GA200-06 1/8” 0.15 ~ 0.9
GA200-08 1/4” 0.15 ~ 0.9
GA300-08 1/4” - : PT - แยกทางลม 0.15 ~ 0.9 A
GA300-10 3/8” T : NPT - อุปกรณ์แยกทาง มี 4 ทาง 0.15 ~ 0.9 *ใช้ได้กับ
GA400-10 3/8” PS : G ลม 4 ทิศทาง - ใช้งานร่วมกับ 0.15 ~ 0.9 รุ่น G เท่านั้น
GA400-15 1/2” FRL รุ่น G 0.15 ~ 0.9
GA600-20 3/4” 0.15 ~ 0.9
อุปกรณ์แยกทางลม GA600-25 1” 0.15 ~ 0.9 S E C T I O N

ขายึดรุ่น GA ตัวอย่างการเลือกรุ่น : GA200T-P1

รุ่นสินค้า รุ่นสินค้าที่สามารถใช้ได้ ลักษณะอุปกรณ์

GA200T-P1 GC/GFC/GFR/GF/GR/GL200 GV200 GZ200 GA200
GA300T-P1 GC/GFC/GFR/GF/GR/GL300 GV300 GZ300 GA300 ชุดติดตั้งรูปตัว T
GA400T-P1 GC/GFC/GFR/GF/GR/GL400 GV400 GZ400 GA400
GA600T-P1 GC/GFC/GFR/GF/GR/GL400 - - GA600 9
T L U GA200L-P1 GC/GFC/GFR/GF/GR/GL200 GV200 GZ200 GA200
GA300L-P1 GC/GFC/GFR/GF/GR/GL300 GV300 GZ300 GA300 ชุดติดตั้งรูปตัว L
GA400L-P1 GC/GFC/GFR/GF/GR/GL400 GV400 GZ400 GA400
GA600L-P1 GC/GFC/GFR/GF/GR/GL400 - - GA600
GA200U-P1 GC/GFC/GFR/GF/GR/GL200 GV200 GZ200 GA200
GA300U-P1 GC/GFC/GFR/GF/GR/GL300 GV300 GZ300 GA300 ชุดติดตั้งรูปตัว U
GA400U-P1 GC/GFC/GFR/GF/GR/GL400 GV400 GZ400 GA400
ตัวเชื่อมต่อ GA600U-P1 GC/GFC/GFR/GF/GR/GL400 - - GA600

ชุดปรับปรุงคุณภาพลม รุ่น A, B

รุ่น AC, BC ตัวอย่างการเลือกรุ่น : AC1500-M-1-W/BC2000-A-N-1-W-G
ลักษณะ หน่วย แรงดัน
รุ่นสินค้า ขนาดเกลียว เกจวัดความดัน เกรดไส้กรอง ชนิดเกลียว หมายเหตุ
การระบาย ที่ใช้ ( Mpa )
AC1500 1/8” - : PT 0.50 ~ 0.85
AC2000 1/4” - : กึ่งอัตโนมัติ - : มีเกจแบบกลม 1 : MPa - : 40mm 0.50 ~ 0.85 *รุ่น A
BC2000 1/4” A : อัตโนมัติ 2 : Bar T : NPT 0.50 ~ 0.85 ไม่มีการเดรน
BC3000 3/8” M : ใช้มือ N: ไม่มีเกจ 3 : Psi W: 5mm PS : G 0.50 ~ 0.85 แบบอัตโนมัติ
แบบ 3 ตัวเรียง BC4000 1/2” 0.50 ~ 0.85

รุ่น AFC, BFC ตัวอย่างการเลือกรุ่น : AFC2000-1-W/BFC3000-M-N-1-W-G
ลักษณะ หน่วย แรงดัน
รุ่นสินค้า ขนาดเกลียว เกจวัดความดัน เกรดไส้กรอง ชนิดเกลียว หมายเหตุ
การระบาย ที่ใช้ ( Mpa )
AFC1500 1/8” 0.50 ~ 0.85
AFC2000 1/4” - : กึ่งอัตโนมัติ - : มีเกจแบบกลม 1 : MPa - : 40mm - : PT 0.50 ~ 0.85 *รุ่น A
BFC2000 1/4” A : อัตโนมัติ 2 : Bar T : NPT 0.50 ~ 0.85 ไม่มีการเดรน
BFC3000 3/8” M : ใช้มือ N: ไม่มีเกจ 3 : Psi W: 5mm PS : G 0.50 ~ 0.85 แบบอัตโนมัติ
แบบ 2 ตัวเรียง BFC4000 1/2” 0.50 ~ 0.85
