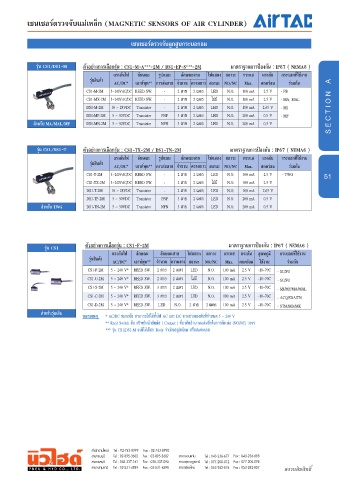

Page 51 - PNEU&HYD Catalog Vol.3

เซนเซอร์ตรวจจับแม่เหล็ก (MAGNETIC SENSORS OF AIR CYLINDER)

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-M ตัวอย่างการเลือกรุ่น : CS1-M-A***-2M / DS1-EP-S***-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน A
CS1-M-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - PB
CS1-MX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - MA, MAL
DS1-M-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - MI
DS1-MP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - MF S E C T I O N
สำาหรับ MA/MAL/MF DS1-MN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-T ตัวอย่างการเลือกรุ่น : CS1-TX-2M / DS1-TN-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-T-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - TWG 51
CS1-TX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
DS1-T-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V
DS1-TP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ TWG DS1-TN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1 ตัวอย่างการเลือกรุ่น : CS1-F-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ใช้งาน ร่วมกัน
CS1-F-2M 5 ~ 240 V* REED SW. 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V -10~70°C - SC/SU
CS1-U-2M 5 ~ 240 V* REED SW. 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V -10~70°C - SC/SU
CS1-S-2M 5 ~ 240 V* REED SW. 3 สาย 2 เมตร LED N.O. 100 mA 2.5 V -10~70°C - MI/MF/MA/MAL
CS1-C-2M 5 ~ 240 V* REED SW. 3 สาย 2 เมตร LED N.O. 100 mA 2.5 V -10~70°C - ACQ/SDA/TN
CS1-D-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70°C - STM/MD/MK
สำาหรับรุ่นเดิม
หมายเหตุ * AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
** Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานาจแม่เหล็กในการตัด-ต่อ (NO/NC) วงจร
*** รุ่น CS1/DS1-M จะมีให้เลือก Body ว่าเป็นอลูมิเนียม หรือสแตนเลส
