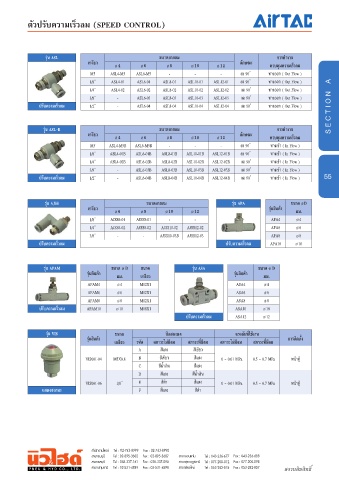

Page 55 - PNEU&HYD Catalog Vol.3

ตัวปรับความเร็วลม (SPEED CONTROL)

รุ่น ASL ขนาดสายลม การทำางาน
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 ลักษณะ ควบคุมความเร็วลม
M5 ASL4-M5 ASL6-M5 - - - งอ 90 ํ ° ทางออก ( Out Flow )
1/8” ASL4-01 ASL6-01 ASL8-01 ASL10-01 ASL12-01 งอ 90 ํ ° ทางออก ( Out Flow ) A
1/4” ASL4-02 ASL6-02 ASL8-02 ASL10-02 ASL12-02 งอ 90 ํ ทางออก ( Out Flow )
3/8” - ASL6-03 ASL8-03 ASL10-03 ASL12-03 งอ 90 ํ ทางออก ( Out Flow )
ปรับความเร็วลม 1/2” - ASL6-04 ASL8-04 ASL10-04 ASL12-04 งอ 90 ํ ทางออก ( Out Flow ) S E C T I O N

รุ่น ASL-B ขนาดสายลม การทำางาน
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 ลักษณะ ควบคุมความเร็วลม
M5 ASL4-M5B ASL6-M5B - - - งอ 90 ํ ° ทางเข้า ( In Flow )
1/8” ASL4-01B ASL6-01B ASL8-01B ASL10-01B ASL12-01B งอ 90 ํ ° ทางเข้า ( In Flow )
1/4” ASL4-02B ASL6-02B ASL8-02B ASL10-02B ASL12-02B งอ 90 ํ ทางเข้า ( In Flow )
3/8” - ASL6-03B ASL8-03B ASL10-03B ASL12-03B งอ 90 ํ ทางเข้า ( In Flow )
ปรับความเร็วลม 1/2” - ASL6-04B ASL8-04B ASL10-04B ASL12-04B งอ 90 ํ ทางเข้า ( In Flow ) 55

รุ่น AJSS ขนาดสายลม รุ่น APA ขนาด Ø D
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 รุ่นสินค้า มม.
1/8” AJSS6-01 AJSS8-01 - - APA4 Ø 4
1/4” AJSS6-02 AJSS8-02 AJSS10-02 AJSS12-02 APA6 Ø 6
3/8” - - AJSS10-03B AJSS12-03 APA8 Ø 8
ปรับความเร็วลม ปรับความเร็วลม APA10 Ø 10

รุ่น APAM ขนาด Ø D ขนาด รุ่น ASA ขนาด Ø D
รุ่นสินค้า รุ่นสินค้า
มม. เกลียว มม.
APAM4 Ø 4 M12X1 ASA4 Ø 4
APAM6 Ø 6 M12X1 ASA6 Ø 6
APAM8 Ø 8 M12X1 ASA8 Ø 8
ปรับความเร็วลม APAM10 Ø 10 M18X1 ASA10 Ø 10
ปรับความเร็วลม ASA12 Ø 12

รุ่น VIS ขนาด สีแสดงผล แรงดันที่ใช้งาน
รุ่นสินค้า การติดตั้ง
เกลียว รหัส สภาวะไม่มีลม สภาวะที่มีลม สภาวะไม่มีลม สภาวะที่มีลม
A สีแดง สีเขียว
VIS001-04 M5X0.8 B สีเขียว สีแดง 0 ~ 0.01 MPa 0.5 ~ 0.7 MPa หน้าตู้
้
ํ
C สีนาเงิน สีแดง
ํ
D สีแดง สีนาเงิน
้
VIS001-06 1/8” E สีดํา สีแดง 0 ~ 0.01 MPa 0.5 ~ 0.7 MPa หน้าตู้
แสดงสถานะ F สีแดง สีดํา
