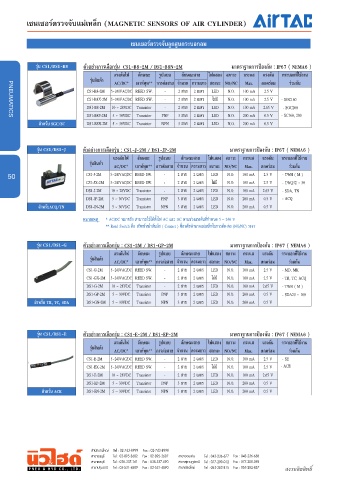

Page 50 - PNEU&HYD Catalog Vol.3

เซนเซอร์ตรวจจับแม่เหล็ก (MAGNETIC SENSORS OF AIR CYLINDER)

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-B8 ตัวอย่างการเลือกรุ่น CS1-B8-2M / DS1-B8N-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )

แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B8-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B8X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SGC160
DS1-B8-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SGC200
DS1-B8P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SC160, 200
PNEUMATICS
สำาหรับ SGC/SC DS1-B8N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-J ตัวอย่างการเลือกรุ่น : CS1-J-2M / DS1-JP-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-J-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - TWH ( M )
50
CS1-JX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - TWQ32 ~ 50
DS1-J-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SDA, TN
DS1-JP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - ACQ
สำาหรับACQ/TN DS1-JN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

หมายเหตุ * AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
** Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานาจแม่เหล็กในการตัด-ต่อ (NO/NC) วงจร

รุ่น CS1/DS1-G ตัวอย่างการเลือกรุ่น : CS1-2M / DS1-GP-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-G-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - MD, MK
CS1-GX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - TR, TC, ACQ
DS1-G-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - TWH ( M )
DS1-GP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SDA20 ~ 100
สำาหรับ TR, TC, SDA DS1-GN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-E ตัวอย่างการเลือกรุ่น : CS1-E-2M / DS1-EP-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-E-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - SE
CS1-EX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - ACE
DS1-E-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V
DS1-EP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ ACE DS1-EN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
