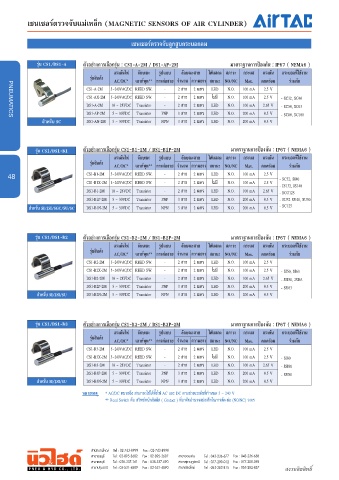

Page 48 - PNEU&HYD Catalog Vol.3

เซนเซอร์ตรวจจับแม่เหล็ก (MAGNETIC SENSORS OF AIR CYLINDER)

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-A ตัวอย่างการเลือกรุ่น : CS1-A-2M / DS1-AP-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )

แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-A-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-AX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SC32, SC40
DS1-A-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SC50, SC63
DS1-AP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SC80, SC100
PNEUMATICS
สำาหรับ SC DS1-AN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B1 ตัวอย่างการเลือกรุ่น CS1-B1-2M / DS1-B1P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B1-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
48 - SC32, SI40
CS1-B1X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - JS132, JS140
DS1-B1-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SCG125
DS1-B1P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU32 SU40, SU50
สำาหรับ SI/JSI/SGC/SU/SC DS1-B1N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SC125

รุ่น CS1/DS1-B2 ตัวอย่างการเลือกรุ่น CS1-B2-2M / DS1-B2P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-B2-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B2X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI50, SI63
DS1-B2-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI50, JSI63
DS1-B2P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU63
สำาหรับ SI/JSI/SU DS1-B2N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B3 ตัวอย่างการเลือกรุ่น CS1-B3-2M / DS1-B3P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B3-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B3X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI80
DS1-B3-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI80
DS1-B3P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU80
สำาหรับ SI/JSI/SU DS1-B3N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
หมายเหตุ * AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
** Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานาจแม่เหล็กในการตัด-ต่อ (NO/NC) วงจร
