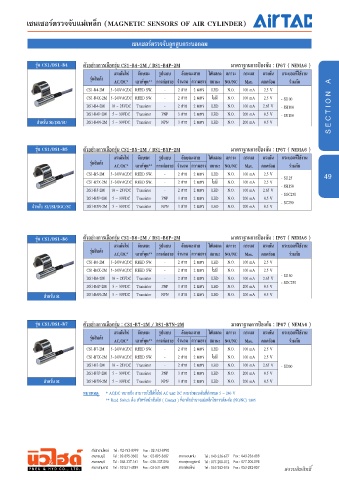

Page 49 - PNEU&HYD Catalog Vol.3

เซนเซอร์ตรวจจับแม่เหล็ก (MAGNETIC SENSORS OF AIR CYLINDER)

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-B4 ตัวอย่างการเลือกรุ่น CS1-B4-2M / DS1-B4P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน A

CS1-B4-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B4X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI100
DS1-B4-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI100
DS1-B4P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU100 S E C T I O N
สำาหรับ SI/JSI/SU DS1-B4N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B5 ตัวอย่างการเลือกรุ่น CS1-B5-2M / DS1-B5P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B5-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - SI125 49
CS1-B5X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - JSI150
DS1-B5-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SGC250
DS1-B5P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ SI/JSI/SGC/SC DS1-B5N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SC250

รุ่น CS1/DS1-B6 ตัวอย่างการเลือกรุ่น CS1-B6-2M / DS1-B6P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-B6-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B6X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
DS1-B6-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SI160
- SGC250
DS1-B6P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ SI DS1-B6N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B7 ตัวอย่างการเลือกรุ่น : CS1-B7-2M / DS1-B7N-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B7-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B7X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
DS1-B7-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SI200
DS1-B7P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ SI DS1-B7N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
หมายเหตุ * AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
** Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานาจแม่เหล็กในการตัด-ต่อ (NO/NC) วงจร
