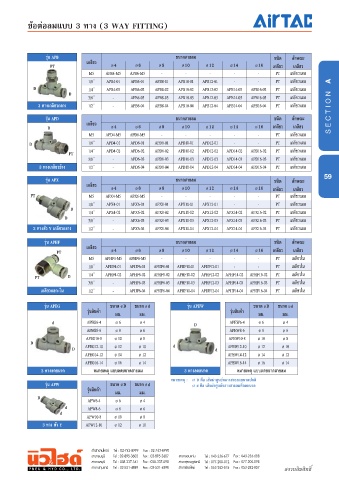

Page 58 - PneuHyd_2018

รุ่น APB ขนาดสายลม ชนิด ลักษณะ
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 เกลียว เกลียว
M5 APB4-M5 APB6-M5 - - - - - PT เกลียวนอก
1/8” APB4-01 APB6-01 APB8-01 APB10-01 APB12-01 - - PT เกลียวนอก
1/4” APB4-02 APB6-02 APB8-02 APB10-02 APB12-02 APB14-02 APB16-02 PT เกลียวนอก
3/8” - APB6-03 APB8-03 APB10-03 APB12-03 APB14-03 APB16-03 PT เกลียวนอก
3 ทางเกลียวกลาง 1/2” - APB6-04 APB8-04 APB10-04 APB12-04 APB14-04 APB16-04 PT เกลียวนอก

รุ่น APD ขนาดสายลม ชนิด ลักษณะ
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 เกลียว เกลียว

M5 APD4-M5 APD6-M5 - - - - - PT เกลียวนอก
1/8” APD4-01 APD6-01 APD8-01 APD10-01 APD12-01 - - PT เกลียวนอก
1/4” APD4-02 APD6-02 APD8-02 APD10-02 APD12-02 APD14-02 APD16-02 PT เกลียวนอก
3/8” - APD6-03 APD8-03 APD10-03 APD12-03 APD14-03 APD16-03 PT เกลียวนอก
3 ทางเกลียวข้าง 1/2” - APD6-04 APD8-04 APD10-04 APD12-04 APD14-04 APD16-04 PT เกลียวนอก
รุ่น APX ขนาดสายลม ชนิด ลักษณะ 59
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 เกลียว เกลียว
M5 APX4-M5 APX6-M5 - - - - - PT เกลียวนอก
1/8” APX4-01 APX6-01 APX8-01 APX10-01 APX12-01 - - PT เกลียวนอก
1/4” APX4-02 APX6-02 APX8-02 APX10-02 APX12-02 APX14-02 APX16-02 PT เกลียวนอก
3/8” - APX6-03 APX8-03 APX10-03 APX12-03 APX14-03 APX16-03 PT เกลียวนอก
3 ทางตัว Y เกลียวกลาง 1/2” - APX6-04 APX8-04 APX10-04 APX12-04 APX14-04 APX16-04 PT เกลียวนอก

รุ่น APHF ขนาดสายลม ชนิด ลักษณะ
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 เกลียว เกลียว

M5 APHF4-M5 APHF6-M5 - - - - - PT เกลียวใน
1/8” APHF4-01 APHF6-01 APHF8-01 APHF10-01 APHF12-01 - - PT เกลียวใน
1/4” APHF4-02 APHF6-02 APHF8-02 APHF10-02 APHF12-02 APHF14-02 APHF16-02 PT เกลียวใน
3/8” - APHF6-03 APHF8-03 APHF10-03 APHF12-03 APHF14-03 APHF16-03 PT เกลียวใน
เกลียวนอก-ใน 1/2” - APHF6-04 APHF8-04 APHF10-04 APHF12-04 APHF14-04 APHF16-04 PT เกลียวใน

รุ่น APEG ขนาด Ø D ขนาด Ø d รุ่น APEW ขนาด Ø D ขนาด Ø d
รุ่นสินค้า มม. มม. รุ่นสินค้า มม. มม.

APEG6-4 Ø 6 Ø 4 APEW6-4 Ø 6 Ø 4
APEG8-6 Ø 8 Ø 6 APEW8-6 Ø 8 Ø 6
APEG10-8 Ø 10 Ø 8 APEW10-8 Ø 10 Ø 8
APEG12-10 Ø 12 Ø 10 APEW12-10 Ø 12 Ø 10
APEG14-12 Ø 14 Ø 12 APEW14-12 Ø 14 Ø 12
APEG16-14 Ø 16 Ø 14 APEW16-14 Ø 16 Ø 14
3 ทางลดขนาด หมายเหตุ แบบลดขนาดสายลม 3 ทางลดขนาด หมายเหตุ แบบลดขนาดสายลม

รุ่น APW ขนาด Ø D ขนาด Ø d
รุ่นสินค้า มม. มม.

APW6-4 Ø 6 Ø 4
APW8-6 Ø 8 Ø 6
APW10-8 Ø 10 Ø 8
3 ทาง ตัว Y APW12-10 Ø 12 Ø 10
