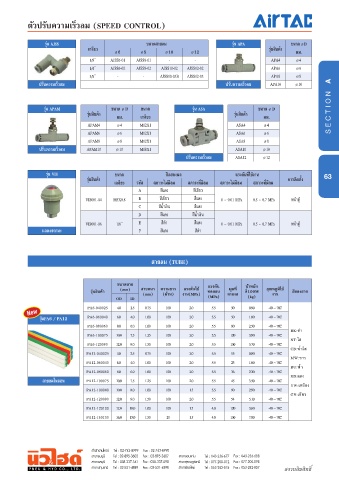

Page 62 - PneuHyd_2018

รุ่น AJSS ขนาดสายลม รุ่น APA ขนาด Ø D
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 รุ่นสินค้า มม.
1/8” AJSS6-01 AJSS8-01 - - APA4 Ø 4
1/4” AJSS6-02 AJSS8-02 AJSS10-02 AJSS12-02 APA6 Ø 6
3/8” - - AJSS10-03B AJSS12-03 APA8 Ø 8
ปรับความเร็วลม ปรับความเร็วลม APA10 Ø 10

รุ่น APAM ขนาด Ø D ขนาด รุ่น ASA ขนาด Ø D
รุ่นสินค้า มม. เกลียว รุ่นสินค้า มม.

APAM4 Ø 4 M12X1 ASA4 Ø 4
APAM6 Ø 6 M12X1 ASA6 Ø 6
APAM8 Ø 8 M12X1 ASA8 Ø 8
ปรับความเร็วลม APAM10 Ø 10 M18X1 ASA10 Ø 10
ปรับความเร็วลม ASA12 Ø 12

รุ่น VIS ขนาด สีแสดงผล แรงดันที่ใช้งาน
รุ่นสินค้า การติดตั้ง 63
เกลียว รหัส สภาวะไม่มีลม สภาวะที่มีลม สภาวะไม่มีลม สภาวะที่มีลม
A สีแดง สีเขียว
VIS001-04 M5X0.8 B สีเขียว สีแดง 0 ~ 0.01 MPa 0.5 ~ 0.7 MPa หน้าตู้
C สีนํ้าเงิน สีแดง
D สีแดง สีนํ้าเงิน
VIS001-06 1/8” E สีดํา สีแดง 0 ~ 0.01 MPa 0.5 ~ 0.7 MPa หน้าตู้
แสดงสถานะ F สีแดง สีดํา

สายลม (TUBE)

ขนาดสาย แรงดัน น้ำาหนัก
มุมที่
แรงดันใช้
รุ่นสินค้า (mm) สายหนา ความยาว งาน(MPa) ทดสอบ สายงอ ที่100M อุณหภูมิใช้ สีของสาย
(ม้วน)
งาน
(mm)
OD ID (MPa) (kg)
New PA6-040025 4.0 2.5 0.75 100 2.0 5.5 30 0.90 -40 ~ 70°C
รุ่นPA6 / PA12 PA6-060040 6.0 4.0 1.00 100 2.0 5.5 50 1.80 -40 ~ 70°C
PA6-080060 8.0 6.0 1.00 100 2.0 5.5 80 2.50 -40 ~ 70°C
BK:ดํา
PA6-100075 10.0 7.5 1.25 100 2.0 5.5 120 3.90 -40 ~ 70°C
NT:ใส
PA6-120090 12.0 9.0 1.50 100 2.0 5.5 150 5.70 -40 ~ 70°C
CB:ฟ้าใส
PA12-040025 4.0 2.5 0.75 100 2.0 5.5 15 0.80 -40 ~ 70°C
MW:ขาว
PA12-060040 6.0 4.0 1.00 100 2.0 5.5 23 1.60 -40 ~ 70°C
BU:ฟ้า
PA12-080060 8.0 6.0 1.00 100 2.0 5.5 36 2.30 -40 ~ 70°C
RD:แดง
สายลมไนลอน PA12-100075 10.0 7.5 1.25 100 2.0 5.5 45 3.50 -40 ~ 70°C
YW:เหลือง
PA12-100080 10.0 8.0 1.00 100 1.5 5.5 90 2.90 -40 ~ 70°C
GN:เขียว
PA12-120090 12.0 9.0 1.50 100 2.0 5.5 54 5.10 -40 ~ 70°C
PA12-120100 12.0 10.0 1.00 100 1.5 4.0 120 3.60 -40 ~ 70°C
PA12-160130 16.0 13.0 1.50 20 1.5 4.0 150 7.00 -40 ~ 70°C
