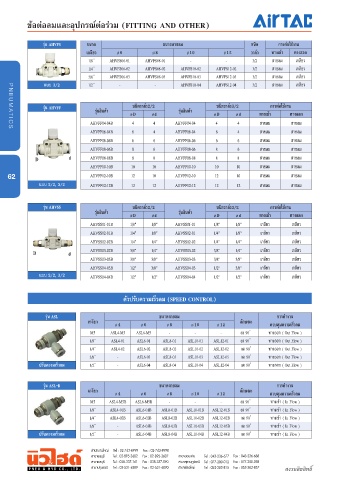

รุ่น AHVFS ขนาด ขนาดสายลม ชนิด การต่อใช้งาน
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 วาล์ว ทางเข้า ทางออก
1/8” AHVFS06-01 AHVFS08-01 - - 3/2 สายลม เกลียว
1/4” AHVFS06-02 AHVFS08-02 AHVFS10-02 AHVFS12-02 3/2 สายลม เกลียว
3/8” AHVFS06-03 AHVFS08-03 AHVFS10-03 AHVFS12-03 3/2 สายลม เกลียว
แบบ 3/2 1/2” - - AHVFS10-04 AHVFS12-04 3/2 สายลม เกลียว

รุ่น AHVFF ชนิดวาล์ว2/2 ชนิดวาล์ว3/2 การต่อใช้งาน
รุ่นสินค้า รุ่นสินค้า
Ø D Ø d Ø D Ø d ทางเข้า ทางออก
AHVFF04-04B 4 4 AHVFF04-04 4 4 สายลม สายลม
AHVFF06-04B 6 4 AHVFF06-04 6 4 สายลม สายลม
AHVFF06-06B 6 6 AHVFF06-06 6 6 สายลม สายลม
AHVFF08-06B 8 6 AHVFF08-06 8 6 สายลม สายลม
AHVFF08-08B 8 8 AHVFF08-08 8 8 สายลม สายลม
AHVFF10-10B 10 10 AHVFF10-10 10 10 สายลม สายลม
62 AHVFF12-10B 12 10 AHVFF12-10 12 10 สายลม สายลม
แบบ 2/2, 3/2 AHVFF12-12B 12 12 AHVFF12-12 12 12 สายลม สายลม

รุ่น AHVSS ชนิดวาล์ว2/2 ชนิดวาล์ว3/2 การต่อใช้งาน
รุ่นสินค้า Ø D Ø d รุ่นสินค้า Ø D Ø d ทางเข้า ทางออก
AHVSS01-01B 1/8” 1/8” AHVSS01-01 1/8” 1/8” เกลียว เกลียว
AHVSS02-01B 1/4” 1/8” AHVSS02-01 1/4” 1/8” เกลียว เกลียว
AHVSS02-02B 1/4” 1/4” AHVSS02-02 1/4” 1/4” เกลียว เกลียว
AHVSS03-02B 3/8” 1/4” AHVSS03-02 3/8” 1/4” เกลียว เกลียว
AHVSS03-03B 3/8” 3/8” AHVSS03-03 3/8” 3/8” เกลียว เกลียว
AHVSS04-03B 1/2” 3/8” AHVSS04-03 1/2” 3/8” เกลียว เกลียว
แบบ 2/2, 3/2 AHVSS04-04B 1/2” 1/2” AHVSS04-04 1/2” 1/2” เกลียว เกลียว

ตัวปรับความเร็วลม (SPEED CONTROL)

รุ่น ASL ขนาดสายลม การทำางาน
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 ลักษณะ ควบคุมความเร็วลม
M5 ASL4-M5 ASL6-M5 - - - งอ 90 ํ ° ทางออก ( Out Flow )
1/8” ASL4-01 ASL6-01 ASL8-01 ASL10-01 ASL12-01 งอ 90 ํ ° ทางออก ( Out Flow )
1/4” ASL4-02 ASL6-02 ASL8-02 ASL10-02 ASL12-02 งอ 90 ํ ทางออก ( Out Flow )
3/8” - ASL6-03 ASL8-03 ASL10-03 ASL12-03 งอ 90 ํ ทางออก ( Out Flow )
ปรับความเร็วลม 1/2” - ASL6-04 ASL8-04 ASL10-04 ASL12-04 งอ 90 ํ ทางออก ( Out Flow )

รุ่น ASL-B ขนาดสายลม การทำางาน
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 ลักษณะ ควบคุมความเร็วลม
M5 ASL4-M5B ASL6-M5B - - - งอ 90 ํ ° ทางเข้า ( In Flow )
1/8” ASL4-01B ASL6-01B ASL8-01B ASL10-01B ASL12-01B งอ 90 ํ ° ทางเข้า ( In Flow )
1/4” ASL4-02B ASL6-02B ASL8-02B ASL10-02B ASL12-02B งอ 90 ํ ทางเข้า ( In Flow )
3/8” - ASL6-03B ASL8-03B ASL10-03B ASL12-03B งอ 90 ํ ทางเข้า ( In Flow )
ปรับความเร็วลม 1/2” - ASL6-04B ASL8-04B ASL10-04B ASL12-04B งอ 90 ํ ทางเข้า ( In Flow )
