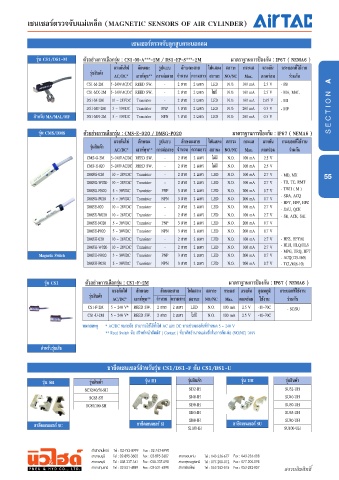

Page 54 - PneuHyd_2018

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-M ตัวอย่างการเลือกรุ่น : CS1-M-A***-2M / DS1-EP-S***-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-M-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - PB
CS1-MX-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - MA, MAL
DS1-M-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - MI
DS1-MP-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - MF
สำาหรับ MA/MAL/MF DS1-MN-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CMS/DMS ตัวอย่างการเลือกรุ่น : CMS-E-020 / DMSG-P020 มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CMS-G-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
CMS-E-020 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
DMSG-020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - MD, MK 55
DMSG-W020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - TR, TC, RMT
DMSG-N020 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V - TWH ( M )
DMSG-P020 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V - SDA, ACQ
- HFY, HFP, HFZ
DMSE-020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - SAU, QCK
DMSE-W020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - SE, ACE, SAI
DMSE-N020 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V
DMSE-P020 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V
DMS˙H-020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - HFZ, HFY(6)
DMSH-W020 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.7 V - HLH, HLQ/HLS
- MPG, HRQ, HFT
Magnetic Switch DMSH-N020 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V - ACQ(125-160)
DMSH-P020 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.7 V - TCL/M(6-10)

รุ่น CS1 ตัวอย่างการเลือกรุ่น : CS1-F-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ใช้งาน ร่วมกัน
CS1-F-2M 5 ~ 240 V* REED SW. 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V -10~70°C - SC/SU
CS1-U-2M 5 ~ 240 V* REED SW. 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V -10~70°C

สำาหรับรุ่นเดิม

ขายึดเซนเซอร์สำาหรับรุ่น CS1/DS1-F กับ CS1/DS1-U

รุ่น SH รุ่นสินค้า รุ่น IH รุ่นสินค้า รุ่น UH รุ่นสินค้า
SC32/40/50-SH SI32-IH SU32-UH
SC63-SH SI40-IH SU40-UH
SC80/100-SH SI50-IH SU50-UH
SI63-IH SU63-UH
SI80-IH SU80-UH
ขายึดเซนเซอร์ SC ขายึดเซนเซอร์ SI SI100-IH ขายึดเซนเซอร์ SU SU100-UH
