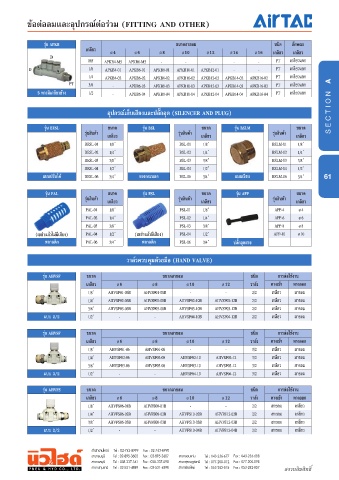

Page 60 - PneuHyd_2018

รุ่น APKB ขนาดสายลม ชนิด ลักษณะ
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 เกลียว เกลียว
M5 APKB4-M5 APKB6-M5 - - - - - PT เกลียวนอก
1/8 APKB4-01 APKB6-01 APKB8-01 APKB10-01 APKB12-01 - - PT เกลียวนอก
1/4 APKB4-02 APKB6-02 APKB8-02 APKB10-02 APKB12-02 APKB14-02 APKB16-02 PT เกลียวนอก
3/8 - APKB6-03 APKB8-03 APKB10-03 APKB12-03 APKB14-03 APKB16-03 PT เกลียวนอก
5 ทางมีเกลียวข้าง 1/2 - APKB6-04 APKB8-04 APKB10-04 APKB12-04 APKB14-04 APKB16-04 PT เกลียวนอก

อุปกรณ์เก็บเสียงและปลั๊กอุด (SILENCER AND PLUG)

รุ่น BESL ขนาด รุ่น BSL ขนาด รุ่น BSLM ขนาด
รุ่นสินค้า รุ่นสินค้า รุ่นสินค้า
เกลียว เกลียว เกลียว
BESL-01 1/8” BSL-01 1/8” BSLM-01 1/8”
BESL-02 1/4” BSL-02 1/4” BSLM-02 1/4”
BESL-03 3/8” BSL-03 3/8” BSLM-03 3/8”
BESL-04 1/2” BSL-04 1/2” BSLM-04 1/2”
แบบปรับได้ BESL-06 3/4” ทรงกระบอก BSL-06 3/4” แบนเรียบ BSLM-06 3/4” 61

รุ่น PAL ขนาด รุ่น PSL ขนาด รุ่น APP ขนาด
รุ่นสินค้า เกลียว รุ่นสินค้า เกลียว รุ่นสินค้า เกลียว
PAL-01 1/8” PSL-01 1/8” APP-4 Ø Ø4
PAL-02 1/4” PSL-02 1/4” APP-6 Ø Ø6
PAL-03 3/8” PSL-03 3/8” APP-8 Ø Ø8
PAL-04 1/2” PSL-04 1/2” APP-10 Ø Ø10
พลาสติก PAL-06 3/4” พลาสติก PSL-06 3/4” ปลั๊กอุดสาย

วาล์วควบคุมด้วยมือ (HAND VALVE)

รุ่น AHVSF ขนาด ขนาดสายลม ชนิด การต่อใช้งาน
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 วาล์ว ทางเข้า ทางออก
1/8” AHVSF01-06B AHVSF01-08B - - 2/2 เกลียว สายลม
1/4” AHVSF02-06B AHVSF02-08B AHVSF02-10B AHVSF02-12B 2/2 เกลียว สายลม
3/8” AHVSF03-06B AHVSF03-08B AHVSF03-10B AHVSF03-12B 2/2 เกลียว สายลม
แบบ 2/2 1/2” - - AHVSF04-10B AHVSF04-12B 2/2 เกลียว สายลม

รุ่น AHVSF ขนาด ขนาดสายลม ชนิด การต่อใช้งาน
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 วาล์ว ทางเข้า ทางออก
1/8” AHVSF01-06 AHVSF01-08 - - 3/2 เกลียว สายลม
1/4” AHVSF02-06 AHVSF02-08 AHVSF02-10 AHVSF02-12 3/2 เกลียว สายลม
3/8” AHVSF03-06 AHVSF03-08 AHVSF03-10 AHVSF03-12 3/2 เกลียว สายลม
แบบ 3/2 1/2” - - AHVSF04-10 AHVSF04-12 3/2 เกลียว สายลม

รุ่น AHVFS ขนาด ขนาดสายลม ชนิด การต่อใช้งาน
เกลียว Ø 6 Ø 8 Ø 10 Ø 12 วาล์ว ทางเข้า ทางออก
1/8” AHVFS06-01B AHVFS08-01B - - 2/2 สายลม เกลียว
1/4” AHVFS06-02B AHVFS08-02B AHVFS10-02B AHVFS12-02B 2/2 สายลม เกลียว
3/8” AHVFS06-03B AHVFS08-03B AHVFS10-03B AHVFS12-03B 2/2 สายลม เกลียว
แบบ 2/2 1/2” - - AHVFS10-04B AHVFS12-04B 2/2 สายลม เกลียว
