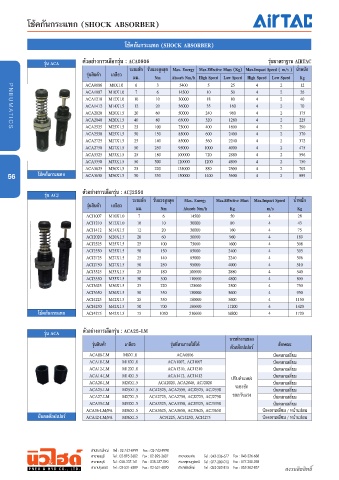

โช้คกันกระแทก (SHOCK ABSORBER)
รุ่น ACA ตัวอย่างการเลือกรุ่น : ACA0806 รุ่นมาตราฐาน AIRTAC
ระยะชัก รับแรงสูงสุด Max. Energy Max.Effective Mass (Kg) Max.Impact Speed ( m/s ) นำ้าหนัก
รุ่นสินค้า เกลียว มม. Nm Absorb Nm/h High Speed Low Speed High Speed Low Speed Kg
ACA0806 M8X1.0 6 3 5400 5 25 4 2 12
ACA1007 M10X1.0 7 6 14500 10 50 4 2 26
ACA1210 M12X1.0 10 10 30000 18 80 4 2 40
ACA1412 M14X1.5 12 20 36000 35 160 4 2 70
ACA2020 M20X1.5 20 60 50000 240 960 4 2 175
ACA2040 M20X1.5 40 80 65000 320 1280 4 2 225
ACA2525 M25X1.5 25 100 75000 400 1600 4 2 290
ACA2550 M25X1.5 50 150 85000 600 2400 4 2 370
ACA2725 M27X1.5 25 140 85000 560 2240 4 2 372
ACA2750 M27X1.5 50 250 95000 1000 4000 4 2 475
ACA3325 M33X1.5 25 180 100000 720 2880 4 2 596
ACA3350 M33X1.5 50 300 120000 1200 4800 4 2 750
ACA3625 M36X1.5 25 220 135000 880 2500 4 2 702
โช้คกันกระแทก ACA3650 M36X1.5 50 350 150000 1400 5600 4 2 889
56
ตัวอย่างการเลือกรุ่น : ACJ2550
รุ่น ACJ
ระยะชัก รับแรงสูงสุด Max. Energy Max.Effective Mass Max.Impact Speed นำ้าหนัก
รุ่นสินค้า เกลียว
มม. Nm Absorb Nm/h Kg m/s Kg
ACJ1007 M10X1.0 7 6 14500 50 4 28
ACJ1210 M12X1.0 10 10 30000 80 4 43
ACJ1412 M14X1.5 12 20 36000 160 4 75
ACJ2020 M20X1.5 20 60 50000 960 4 189
ACJ2525 M25X1.5 25 100 75000 1600 4 308
ACJ2550 M25X1.5 50 150 85000 2400 4 395
ACJ2725 M27X1.5 25 140 85000 2240 4 396
ACJ2750 M27X1.5 50 250 95000 4000 4 510
ACJ3325 M33X1.5 25 180 100000 2880 4 540
ACJ3350 M33X1.5 50 300 110000 4800 4 800
ACJ3625 M36X1.5 25 220 125000 2500 4 750
ACJ3650 M36X1.5 50 350 130000 5600 4 950
ACJ4225 M42X1.5 25 350 150000 5600 4 1150
ACJ4250 M42X1.5 50 700 180000 11200 4 1420
โช้คกันกระแทก ACJ4275 M42X1.5 75 1050 210000 16800 4 1720
รุ่น ACA ตัวอย่างการเลือกรุ่น : ACA25-LM
การทำางานของ
รุ่นสินค้า เกลียว รุ่นที่สามารถใช้ได้ ตัวสต๊อปเปอร์ ลักษณะ
ACA08-LM M8X1.0 ACA0806 น๊อตหกเหลี่ยม
ACA10-LM M10X1.0 ACA1007, ACJ1007 น๊อตหกเหลี่ยม
ACA12-LM M12X1.0 ACA1210, ACJ1210 น๊อตหกเหลี่ยม
ACA14-LM M14X1.5 ACA1412, ACJ1412 ปรับตําแหน่ง น๊อตหกเหลี่ยม
ACA20-LM M20X1.5 ACA2020, ACA2040, ACJ2020 น๊อตหกเหลี่ยม
ACA25-LM M25X1.5 ACA2525, ACA2550, ACJ2525, ACJ2550 ระยะชัก น๊อตหกเหลี่ยม
ACA27-LM M27X1.5 ACA2725, ACA2750, ACJ2725, ACJ2750 ขณะรับแรง น๊อตหกเหลี่ยม
ACA33-LM M33X1.5 ACA3325, ACA3350, ACJ3325, ACJ3350 น๊อตหกเหลี่ยม
ACA36-LM/FA M36X1.5 ACA3625, ACA3650, ACJ3625, ACJ3650 น๊อตหกเหลี่ยม / หน้าแปลน
น๊อตสต๊อปเปอร์ ACA42-LM/FA M36X1.5 ACJ4225, ACJ4250, ACJ4275 น๊อตหกเหลี่ยม / หน้าแปลน
