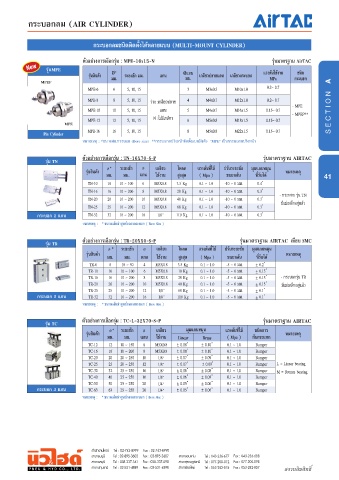

กระบอกลมชนิดติดตั้งได้หลายแบบ (MULTI-MOUNT CYLINDER)

New รุ่นMPE
ชนิด
รุ่นสินค้า ØØ* ระยะชัก มม. แกน Øแกน เกลียวปลายแกน เกลียวกระบอก แรงดันใช้งาน กระบอก
MPa
มม.
มม.
MPE-6 6 5, 10, 15 3 M3x0.5 M10x1.0 0.2~ 0.7
MPE-8 8 5, 10, 15 ว่าง :เกลียวปลาย 4 M4x0.7 M12x1.0 0.2~ 0.7
MPE-10 10 5, 10, 15 แกน 5 M4x0.7 M16x1.5 0.15~ 0.7 - MPE
- MPEF**
MPE-12 12 5, 10, 15 N :ไม่มีเกลียว 6 M5x0.8 M18x1.5 0.15~ 0.7
Pin Cylinder MPE-16 16 5, 10, 15 8 M5x0.8 M22x1.5 0.15~ 0.7

ตัวอย่างการเลือกรุ่น : TN-16X70-S-P รุ่นมาตราฐาน AIRTAC
รุ่น TN
Ø * ระยะชัก Ø เกลียว โหลด แรงดันที่ใช้ ปรับระยะชัก มุมแกนหมุน
รุ่นสินค้า หมายเหตุ
มม. มม. แกน ใช้งาน สูงสุด ( Mpa ) ขณะกลับ ที่รับได้ 41
TN-10 10 10 ~ 100 6 M5X0.8 3.5 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.4 ํ °
TN-16 16 10 ~ 200 8 M5X0.8 28 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ ° - กระบอก รุ่น TN
TN-20 20 10 ~ 200 10 M5X0.8 40 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ ° มีแม่เหล็กอยู่แล้ว
TN-25 25 10 ~ 200 12 M5X0.8 68 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ °
กระบอก 2 แกน TN-32 32 10 ~ 200 16 1/8” 110 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ °

ตัวอย่างการเลือกรุ่น : TR-20X50-S-P รุ่นมาตราฐาน AIRTAC เทียบ SMC
รุ่น TR
Ø * ระยะชัก Ø เกลียว โหลด แรงดันที่ใช้ ปรับระยะชัก มุมแกนหมุน
รุ่นสินค้า มม. มม. แกน ใช้งาน สูงสุด ( Mpa ) ขณะกลับ ที่รับได้ หมายเหตุ
TR-6 6 10 ~ 50 4 M5X0.8 3.5 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.2 ํ °
TR-10 10 10 ~ 100 6 M5X0.8 10 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ °
TR-16 16 10 ~ 200 8 M5X0.8 28 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ ° - กระบอกรุ่น TR
TR-20 20 10 ~ 200 10 M5X0.8 40 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ ° มีแม่เหล็กอยู่แล้ว
TR-25 25 10 ~ 200 12 1/8” 68 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.1 ํ °
กระบอก 2 แกน TR-32 32 10 ~ 200 16 1/8” 110 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.1 ํ °

รุ่น TC รุ่นมาตราฐาน AIRTAC
Ø * ระยะชัก Ø เกลียว มุมแกนหมุน แรงดันที่ใช้ ชนิดการ
รุ่นสินค้า หมายเหตุ
มม. มม. แกน ใช้งาน Linear Brass ( Mpa ) กันกระแทก
TC-12 12 10 ~ 150 6 M5X0.8 ± +± 0.08 ํ ° ± +± 0.10 ํ ° 0.1 ~ 1.0 Bumper
TC-16 16 10 ~ 200 8 M5X0.8 ± +± 0.08 ํ ° ± +± 0.10 ํ ° 0.1 ~ 1.0 Bumper
TC-20 20 20 ~ 250 10 1/8” ± +± 0.07 ํ ° ± +± 0.09 ํ ° 0.1 ~ 1.0 Bumper
TC-25 25 20 ~ 250 12 1/8” ± +± 0.07 ํ ° ± +± 0.09 ํ° 0.1 ~ 1.0 Bumper L = Linear bearing
TC-32 32 25 ~ 250 16 1/8” ± +± 0.06 ํ ° ± +± 0.08 ํ ° 0.1 ~ 1.0 Bumper M = Bronze bearing
TC-40 40 25 ~ 250 16 1/8” ± +± 0.06 ํ ° ± +± 0.08 ํ ° 0.1 ~ 1.0 Bumper
TC-50 50 25 ~ 250 20 1/4” ± +± 0.05 ํ ° ± +± 0.06 ํ ° 0.1 ~ 1.0 Bumper
กระบอก 3 แกน TC-63 63 25 ~ 250 20 1/4” ± +± 0.05 ํ ° ± +± 0.06 ํ ° 0.1 ~ 1.0 Bumper
