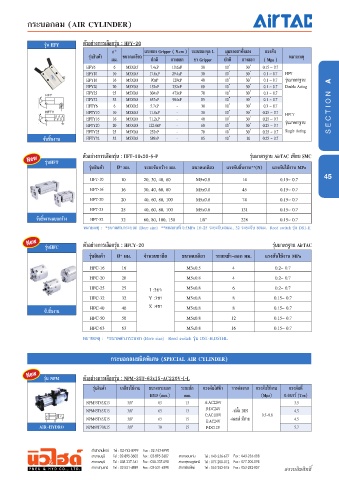

P. 44
รุ่น HFY ตัวอย่างการเลือกรุ่น : HFY-20
Ø Ø* แรงของ Gripper ( N.cm ) ระยะของจุด L มุมของขาทั้งสอง แรงดัน
รุ่นสินค้า ขนาดเกลียว หมายเหตุ
มม. ปกติ กางออก ขา Gripper ปกติ กางออก ( Mpa )
HFY6 6 M3X0.5 7.4xP 10.6xP 30 10 ํ° 30 ํ° 0.15 ~ 0.7
HFY10 10 M3X0.5 17.6xP 29.4xP 30 10 ํ° 30 ํ° 0.1 ~ 0.7 HFY
HFY16 16 M5X0.8 90xP 129xP 40 10 ํ° 30 ํ° 0.1 ~ 0.7 รุ่นมาตราฐาน
HFY20 20 M5X0.8 152xP 252xP 60 10 ํ° 30 ํ°° 0.1 ~ 0.7 Double Acting
HFY25 25 M5X0.8 304xP 473xP 70 10 ํ° 30 ํ° 0.1 ~ 0.7
HFY32 32 M5X0.8 637xP 904xP 85 10 ํ° 30 ํ° 0.1 ~ 0.7
HFTY6 6 M3X0.5 5.7xP - 30 10 ํ° 30 ํ° 0.3 ~ 0.7
HFTY10 10 M3X0.5 11.8xP - 30 10 ํ° 30 ํ°° 0.25 ~ 0.7 HFTY
HFTY16 16 M5X0.8 71.2xP - 40 10 ํ° 30 ํ°° 0.25 ~ 0.7
HFTY20 20 M5X0.8 122.4xP - 60 10 ํ° 30 ํ°° 0.25 ~ 0.7 รุ่นมาตราฐาน
HFTY25 25 M5X0.8 252xP - 70 10 ํ° 30 ํ° 0.25 ~ 0.7 Single Acting
จับชิ้นงาน HFTY32 32 M5X0.8 589xP - 85 10 ํ° 30° 0.25 ~ 0.7
New รุ่นHFT
รุ่นสินค้า ØØ* มม. ระยะจับกว้าง มม. ขนาดเกลียว แรงจับชิ้นงาน**(N) แรงดันใช้งาน MPa
HFT-10 10 20, 30, 40, 60 M5x0.8 14 0.15~ 0.7 45
HFT-16 16 30, 40, 60, 80 M5x0.8 45 0.15~ 0.7
HFT-20 20 40, 60, 80, 100 M5x0.8 74 0.15~ 0.7
HFT-25 25 40, 60, 80, 100 M5x0.8 131 0.15~ 0.7
จับชิ้นงานแบบกว้าง HFT-32 32 60, 80, 100, 150 1/8” 228 0.15~ 0.7
New
รุ่นHFC
รุ่นสินค้า Ø* มม. จำานวนขายึด ขนาดเกลียว ระยะเข้า-ออก มม. แรงดันใช้งาน MPa
HFC-16 16 M3x0.5 4 0.2~ 0.7
HFC-20 20 M5x0.8 4 0.2~ 0.7
HFC-25 25 I :2ขา M5x0.8 6 0.2~ 0.7
HFC-32 32 Y :3ขา M5x0.8 8 0.15~ 0.7
HFC-40 40 X :4ขา M5x0.8 8 0.15~ 0.7
จับชิ้นงาน
HFC-50 50 M5x0.8 12 0.15~ 0.7
HFC-63 63 M5x0.8 16 0.15~ 0.7
กระบอกลมชนิดพิเศษ (SPECIAL AIR CYLINDER)
New รุ่น NPM ตัวอย่างการเลือกรุ่น : NPM-35T-63x15-AC220V-I-L
รุ่นสินค้า เกลียวใช้งาน ขนาดกระบอก ระยะชัก แรงดันไฟฟ้า การต่อสาย แรงดันใช้งาน แรงดันที่
HYD (mm.) mm. (Mpa) 0.6บาร์ (Ton)
NPM35T63X13 3/8” 63 13 A:AC220V 3.5
B:DC24V
NPM45T63X13 3/8” 63 13 C:AC110V -ปลั๊ก DIN 0.5~0.8 4.5
NPM45T63X15 3/8” 63 15 E:AC24V -คอยล์ มีสาย 4.5
AIR-HYDRO NPM60T70X15 3/8” 70 15 F:DC12V 5.7
