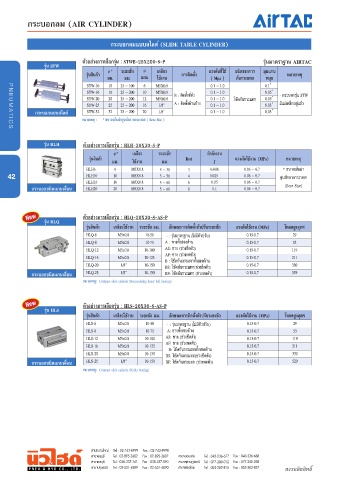

P. 41
กระบอกลมแบบสไลด์ (SLIDE TABLE CYLINDER)
รุ่นมาตราฐาน AIRTAC
รุ่น STW
รุ่นสินค้า Ø * ระยะชัก Ø เกลียว การติดตั้ง แรงดันที่ใช้ ชนิดของการ มุมแกน หมายเหตุ
มม. มม. แกน ใช้งาน ( Mpa ) กันกระแทก หมุน
STW-10 10 25 ~ 100 6 M5X0.8 0.1 ~ 1.0 0.1 ํ °
STW-16 16 25 ~ 200 10 M5X0.8 B : ติดตั้งที่ตัว 0.1 ~ 1.0 ± 0.05 ํ ° ° - กระบอกรุ่น STW
STW-20 20 25 ~ 200 12 M5X0.8 0.1 ~ 1.0 โช๊คกันกระแทก ± 0.05 ํ ° °
STW-25 25 25 ~ 200 16 1/8” A : ติดตั้งด้านข้าง 0.1 ~ 1.0 ± 0.03 ํ ° ° มีแม่เหล็กอยู่แล้ว
กระบอกแบบสไลด์ STW-32 32 25 ~ 200 20 1/8” 0.1 ~ 1.0 ± 0.03 ํ °
รุ่น HLH ตัวอย่างการเลือกรุ่น : HLH-20X30-S-P
Ø Ø * เกลียว ระยะชัก กำาลังงาน
รุ่นสินค้า มม. ใช้งาน มม. Rod J แรงดันใช้งาน (MPa) หมายเหตุ
HLH6 6 M5X0.8 5 ~ 30 3 0.008 0.06 ~ 0.7 * ขนาดเส้นผ่า
42 HLH10 10 M5X0.8 5 ~ 50 4 0.025 ° 0.06 ~ 0.7 ศูนย์กลางกระบอก
HLH16 16 M5X0.8 5 ~ 60 6 0.05 0.06 ~ 0.7
กระบอกชนิดแกนเลื่อน HLH20 20 M5X0.8 5 ~ 60 8 0.1 0.06 ~ 0.7 (Bore Size)
New รุ่น HLQ ตัวอย่างการเลือกรุ่น : HLQ-20X30-S-AS-P
รุ่นสินค้า เกลียวใช้งาน ระยะชัก มม. ลักษณะการติดตั้งตัวปรับระยะชัก แรงดันใช้งาน (MPa) โหลดสูงสุดN
HLQ-6 M5x0.8 10-50 - : รุ่นมาตรฐาน (ไม่มีตัวปรับ) 0.15-0.7 29
HLQ-8 M5x0.8 10-75 A : ยางทั้งสองด้าน 0.15-0.7 53
HLQ-12 M5x0.8 10-100 AS: ยาง (ช่วงยืดตัว) 0.15-0.7 119
HLQ-16 M5x0.8 10-125 AF: ยาง (ช่วงหดตัว) 0.15-0.7 211
B : โช๊คกันกระแทกทั้งสองด้าน
HLQ-20 1/8” 10-150 BS: โช๊คกันกระแทก(ช่วงยืดตัว) 0.15-0.7 330
กระบอกชนิดแกนเลื่อน HLQ-25 1/8” 10-150 BF: โช๊คกันกระแทก (ช่วงหดตัว) 0.15-0.7 529
New ตัวอย่างการเลือกรุ่น : HLS-20X30-S-AS-P
รุ่น HLS
รุ่นสินค้า เกลียวใช้งาน ระยะชัก มม. ลักษณะการติดตั้งตัวปรับระยะชัก แรงดันใช้งาน (MPa) โหลดสูงสุดN
HLS-6 M5x0.8 10-50 - : รุ่นมาตรฐาน (ไม่มีตัวปรับ) 0.15-0.7 29
HLS-8 M5x0.8 10-75 A: ยางทั้งสองด้าน 0.15-0.7 53
HLS-12 M5x0.8 10-100 AS: ยาง (ช่วงยืดตัว) 0.15-0.7 119
HLS-16 M5x0.8 10-125 AF: ยาง (ช่วงหดตัว) 0.15-0.7 211
B: โช๊คกันกระแทกทั้งสองด้าน
HLS-20 M5x0.8 10-150 BS: โช๊คกันกระแทก(ช่วงยืดตัว) 0.15-0.7 330
กระบอกชนิดแกนเลื่อน HLS-25 1/8” 10-150 BF: โช๊คกันกระแทก (ช่วงหดตัว) 0.15-0.7 529
