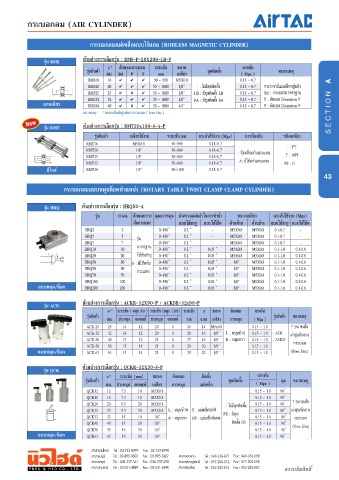

กระบอกลมแม่เหล็กแบบไร้แกน (RODLESS MAGNETIC CYLINDER)

รุ่น RMS ตัวอย่างการเลือกรุ่น : RMS-P-20X200-LB-P
แรงดัน
ขนาด
รุ่นสินค้า Ø Ø * ลักษณะกระบอก ระยะชัก เกลียว ชุดติดตั้ง ( Mpa ) หมายเหตุ
mm
F
มม. Std
P
RMS16 16 4 4 4 50 ~ 500 M5X0.8 0.15 ~ 0.7
RMS20 20 4 4 4 50 ~ 1000 1/8” - : ไม่มีชุดติดตั้ง 0.15 ~ 0.7 กระบอกมีแม่เหล็กอยู่แล้ว
RMS25 25 4 8 4 50 ~ 1000 1/8” LB : มีชุดติดตั้ง LB 0.15 ~ 0.7 Std : กระบอกมาตราฐาน
RMS32 32 4 4 4 50 ~ 1000 1/8” FA : มีชุดติดตั้ง FA 0.15 ~ 0.7 P : ลักษณ Dimension P
แกนเดียว RMS40 40 4 8 4 50 ~ 1000 1/4” 0.15 ~ 0.7 F : ลักษณ Dimension F
New รุ่น RMT ตัวอย่างการเลือกรุ่น : RMT20x100-S-A-P

รุ่นสินค้า Ø เกลียวใช้งาน ระยะชัก มม. แรงดันใช้งาน (Mpa) การป้องกัน ชนิดเกลียว
RMT16 M5X0.8 50~500 0.18~0.7
RMT20 1/8” 50~800 0.18~0.7 : น็อตล็อกกันกระแทก
RMT25 1/8” 50~800 0.18~0.7
RMT32 1/8” 50~800 0.18~0.7 A: มีโช๊คกันกระแทก
มีไกด์ RMT40 1/4” 50~1000 0.18~0.7
43
กระบอกลมแบบหมุนล็อคตำาแหน่ง (ROTARY TABLE TWIST CLAMP CLAMP CYLINDER)

รุ่น HRQ
รุ่น Ø Ø มม. ลักษณะการ มุมการหมุน ค่าความแม่นยำาในการทำาซำ้า ขนาดเกลียว แรงดันใช้งาน (Mpa)
กันกระแทก แบบใช้สกรู แบบใช้โช้ค ด้านท้าย ด้านข้าง แบบใช้สกรู แบบใช้โช้ค
HRQ2 2 0~190˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 -
HRQ3 3 0~190˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 -
HRQ7 7 0~190˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 -
HRQ10 10 0~190˚ 0.2 ˚ 0.05 ˚ M5X0.8 M5X0.8 0.1-1.0 0.1-0.6
HRQ20 20 0~190˚ 0.2 ˚ 0.05 ˚ M5X0.8 M5X0.8 0.1-1.0 0.1-0.6
HRQ30 30 0~190˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
HRQ50 50 0~190˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
HRQ70 70 0~190˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
HRQ100 100 0~190˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
แบบหมุน/ล็อค HRQ200 200 0~190˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6

ตัวอย่างการเลือกรุ่น : ACKR-32X90-P / ACKDR-32x90-P
รุ่น ACK
Ø Ø* ระยะชัก ( หมุน 90° ) ระยะชัก (หมุน 180°) ระยะชัก Ø Ø ขนาด ลักษณะ แรงดัน
รุ่นสินค้า รุ่นสินค้า หมายเหตุ
มม. ช่วงหมุน แคลมพ์ ช่วงหมุน แคลมพ์ รวม แกน เกลียว การหมุน ( Mpa )
ACK-25 25 14 12 20 6 26 14 M5x0.8 0.15 ~ 1.0 * ขนาดเส้น
ACK-32 32 14 12 20 6 26 16 1/8” L : หมุนซ้าย 0.15 ~ 1.0 - ACK ผ่าศูนย์กลาง
ACK-40 40 15 12 21 6 27 16 1/8” R : หมุนขวา 0.15 ~ 1.0 - ACKD
ACK-50 50 15 14 21 8 29 20 1/8” 0.15 ~ 1.0 กระบอก
แบบหมุน/ล็อค ACK-63 63 15 14 21 8 29 20 1/8” 0.15 ~ 1.0 (Bore Size)

ตัวอย่างการเลือกรุ่น : QCKR-32X30-S-P
รุ่น QCK
Ø Ø* ระยะชัก (mm) ขนาด ลักษณะ ติดตั้ง แรงดัน
รุ่นสินค้า ชุดติดตั้ง มุม หมายเหตุ
มม. ช่วงหมุน แคลมพ์ เกลียว การหมุน แม่เหล็ก ( Mpa )
QCK12 12 7.5 10 M5X0.8 0.15 ~ 1.0 90 ํ° °
QCK16 16 7.5 10 M5X0.8 0.15 ~ 1.0 90 ํ° °
QCK20 20 9.5 20 M5X0.8 - : ไม่มีชุดติดตั้ง 0.15 ~ 1.0 90 ํ° ° * ขนาดเส้น
QCK25 25 9.5 30 M5X0.8 L : หมุนซ้าย S : แม่เหล็กปกติ 0.15 ~ 1.0 90 ํ° ° ผ่าศูนย์กลาง
QCK32 32 15 10 1/8” R : หมุนขวา HS : แม่เหล็กพิเศษ FB : มีชุด 0.15 ~ 1.0 90° ํ° กระบอก
QCK40 40 15 20 1/8” ติดตั้ง FB 0.15 ~ 1.0 90° ํ° (Bore Size)
QCK50 50 19 30 1/4” 0.15 ~ 1.0 90° ํ°
แบบหมุน/ล็อค QCK63 63 19 50 1/4” 0.15 ~ 1.0 90 ํ° °
