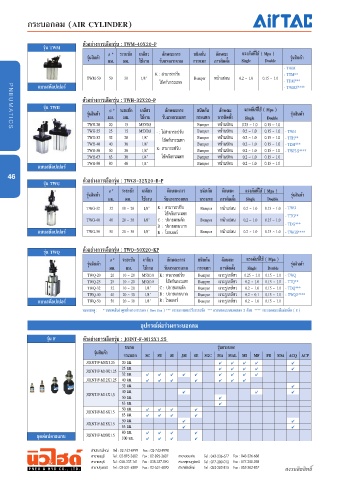

ตัวอย่างการเลือกรุ่น : TWM-40X20-P
รุ่น TWM
Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
- TWM
K : สามารถปรับ - TTM**
TWM-50 50 30 1/8” โช๊คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TDM***
แบบสต๊อปเปอร์ - TWMS****

ตัวอย่างการเลือกรุ่น : TWH-32X20-P
รุ่น TWH Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWH-20 20 15 M5X0.8 Bumper หน้าแปลน 0.25 ~ 1.0 0.15 ~ 1.0
TWH-25 25 15 M5X0.8 - : ไม่สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWH
TWH-32 32 20 1/8” โช๊คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TTH**
TWH-40 40 30 1/8” Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TDH***
TWH-50 50 30 1/8” K: สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWH-S****
TWH-63 63 30 1/4” โช้คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0
TWH-80 80 40 1/4” Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0
แบบสต๊อปเปอร์
46 ตัวอย่างการเลือกรุ่น : TWGS-32X20-B-P
รุ่น TWG
Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWG-32 32 10 ~ 20 1/8” K : สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWG
โช๊คกันกระแทก - TTG**
TWG-40 40 20 ~ 30 1/8” C : ปลายแกนตัด Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0
B : ปลายแกนบาก - TDG***
แบบสต๊อปเปอร์ TWG-50 50 20 ~ 30 1/8” R : โรลเลอร์ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWGS****

รุ่น TWQ ตัวอย่างการเลือกรุ่น : TWQ-50X20-KP
Ø Ø* ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWQ-20 20 10 ~ 20 M5X0.8 K : สามารถปรับ Bumper เจาะรู/เกลียว 0.25 ~ 1.0 0.15 ~ 1.0 - TWQ
TWQ-25 25 10 ~ 20 M5X0.8 โช๊คกันกระแทก Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0 - TTQ**
TWQ-32 32 10 ~ 20 1/8” C : ปลายแกนตัด Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0 - TDQ***
TWQ-40 40 20 ~ 30 1/8” B : ปลายแกนบาก Bumper เจาะรู/เกลียว 0.2 ~ 0.1 0.15 ~ 1.0 - TWQS****
แบบสต๊อปเปอร์ TWQ-50 50 20 ~ 30 1/8” R : โรลเลอร์ Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) *** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )

อุปกรณ์ต่อร่วมกระบอกลม

รุ่น F ตัวอย่างการเลือกรุ่น : JOINT-F-M12X1.25
ขนาด Ø รุ่นกระบอก
รุ่นสินค้า กระบอก SC SU SI JSI SE SGC MA MAL MI MF PB SDA ACQ ACP

JOINT-F-M8X1.25 20 มม. 4 4 4 4 4
25 มม.
JOINT-F-M10X1.25 32 มม. 4 4 4 4 4 4 4 4 4 4 4
4
4
4
JOINT-F-M12X1.25 40 มม. 4 4 4 4 4 4 4
32 มม. 4
40 มม.
JOINT-F-M14X1.5 50 มม. 4 4 4 4
63 มม. 4
JOINT-F-M16X1.5 50 มม. 4 4 4 4
63 มม. 4 4 4 4
50 มม.
JOINT-F-M18X1.5 63 มม. 4 4
4
4
ชุดต่อปลายแกน JOINT-F-M20X1.5 80 มม. 4 4 4 4 4
100 มม.
4
4
4
